用MAX712做的鎳氫電池充電器(開關模式)

我用MAX712 PMOS IRF9630 電感180μH快恢復二極管FR302等元器件做的鎳氫電池充電器(開關模式),工作電壓6-7V,5V不能正常工作,恒流1A,為什么散熱片發熱特別嚴重?請各位老師指點,小弟先謝了!!!1110001346.doc

全部回復(13)

只看樓主

正序查看

倒序查看

zybzyb

LV.3

2005-03-08 14:08

沒有人回復啊!郁悶啊!
自己先頂一下!!!

回復

sunw2004

LV.4

2005-04-24 15:32

你的問題和我差不多,目前你解決了嗎?解決的方法可以告訴我嗎?謝謝

回復

kenny-23

LV.2

2005-04-24 23:15

@zybzyb

沒有人回復啊!郁悶啊!自己先頂一下!!!

MAX712 ??, 試試LS2364T。

回復

zwei9

LV.1

2005-04-25 10:41

在電源輸入處接上7805(100mA)供MAX712用發熱嚴重的是哪個.

回復

zybzyb

LV.3

2005-04-25 12:18

@zwei9

在電源輸入處接上7805(100mA)供MAX712用發熱嚴重的是哪個.

開關管發熱

回復

analogman

LV.2

2005-04-25 14:20

1 輸入電壓太低,充3節至少需8V輸入電壓;
2 CC和BAT-之間的那個電容太大,用220pf試試.

回復

zybzyb

LV.3

2005-04-27 17:28

@analogman

1輸入電壓太低,充3節至少需8V輸入電壓;2CC和BAT-之間的那個電容太大,用220pf試試.

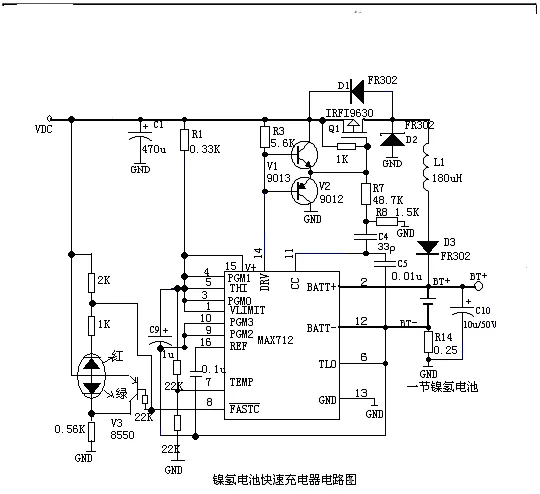

我的電路圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114594081.jpg');}" onmousewheel="return imgzoom(this);">

回復

濤聲依舊

LV.8

2005-04-28 11:19

@zybzyb

我的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114594081.jpg');}"onmousewheel="returnimgzoom(this);">

630的內阻0.4歐,9630應該也差不多,大了.
換低壓MOS,內阻可小一個量級.
D換成肖特基.

小論壇的那份咱也去貼上.
