3: 初-次-初

頂

先初后次

因該講初次初比較高效合理,有名的馬蘭土電子管功放輸出變壓器也是這么繞的,不過要麻煩許多.

錯!那樣繞并不麻煩

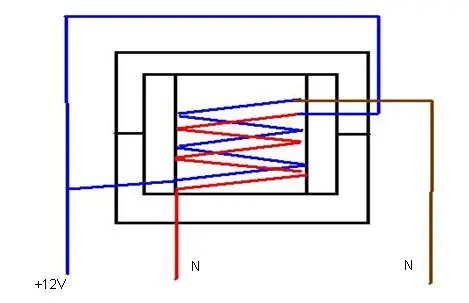

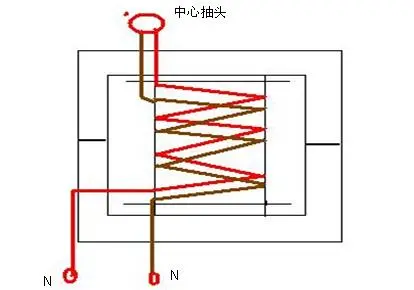

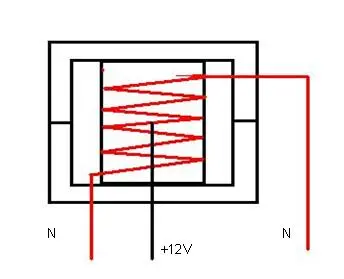

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1691251214369549.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1691251214369556.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1691251214369562.jpg');}" onmousewheel="return imgzoom(this);">

第一個行不行的?
      如果初級繞在底層  你們是怎樣處理中心抽頭的

你用什么磁芯繞,EE的初級繞在里面是不太好出線,骨架要自己加工一下,EC的就好多了,初級如果用漆包線,由于初級根數比較多,出線比較麻煩,用銅皮繞線頭比較好處理,出線可以用粗一點的漆包線焊在銅皮上

逆變高壓兄:你好!
    EE的磁心真的不好繞,我今天試繞了下,初級0.41的線38根,分四層繞的,是先繞一層次級,再初級.....,初次級錯開層.繞是繞好了,總感覺有點不如意,想明天重新繞過.

我現在是把初級繞在里面 有個中心抽頭不好繞次級

我現在是把初級繞在里面 有個中心抽頭不好繞次級

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1374011214906873.jpg');}" onmousewheel="return imgzoom(this);">

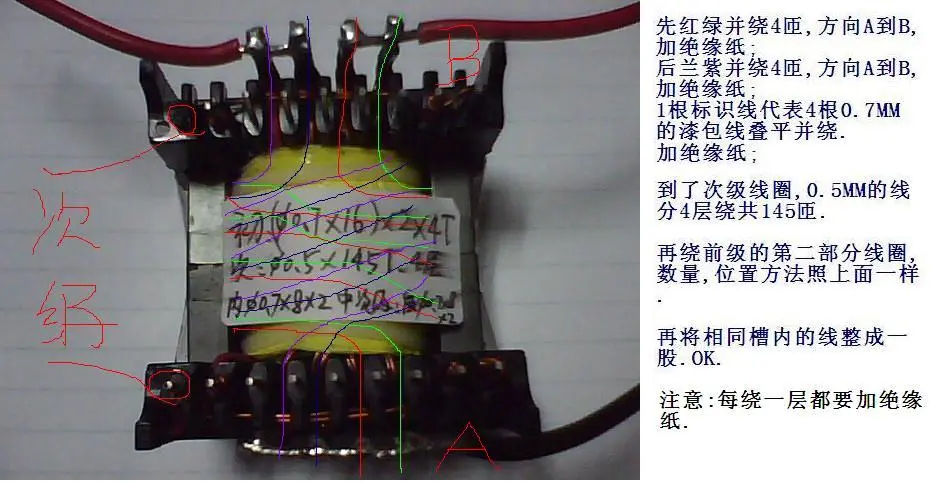

在骨架打紅圈的地方開槽,把中心抽頭在頂上出,下圖是一個EC的變壓器的繞法示意圖,你也可以參照他的繞法來繞500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1374011214907074.jpg');}" onmousewheel="return imgzoom(this);">盡量避免在骨架的中間位置出中心抽頭

呵呵  我用EE55做了一對雙胞胎     先次后初
    初極1.0MM*4  雙線并繞3圈
    次極1.0MM*2  雙線并繞40圈
       兩個變壓器的數據都一樣

如果考慮繞制方便的話,應該是先初后次,如果考慮到性能方面,加入降低漏感的應該是三明治繞法吧!可以用次-初-次,初-次-初也可以,但是,兩個初級或者兩個次級的圈數要將近差不多才好.您可以繞制兩各相互對照下,OK!

謝謝

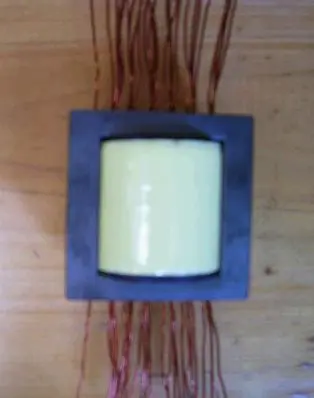

呵呵,曬個我的變壓器給你看看,繞法為初、次、初

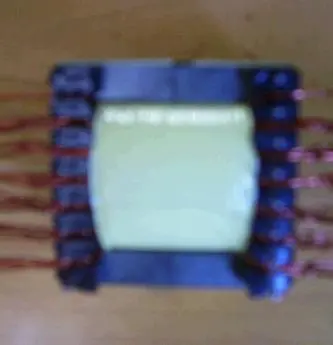

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1374011215260812.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/1374011215260819.jpg');}" onmousewheel="return imgzoom(this);">
做變壓器要做到,骨架、匝數、線徑三者匹配才好繞,比如我用EC42的磁芯,要繞初級12根并繞6T*2,骨架寬度是27.5,計算27.5/7=3.9/6(12根分兩組,6根一組)=0.65哪么就用0.65左右的線繞是最適合的,實際我用0.64.如果線大了一層繞不下6匝,小了又不夠一層,這樣的話出線就會很難處理

我的磁芯是方柱的   不是圓的  很不好繞

關注

此帖已被刪除

此帖已被刪除

第一個不行 兩方向一樣
