目前小弟新接一歐洲客戶19''TV/4Lamp的LIPS新機種開發案,在設計過程中遭遇到幾個問題,在此提出,希望各位能給點意見參考,謝謝!
Power部分:(限高20mm)
輸入電壓:90V~265V
輸出: 輸出電壓 范圍 電流 備注
5Vsb 5.1V~5.6V
5V 5.1V~5.6V 2000mA
12Vcc 11.9V~12.2V 750mA
12V 11.1V~13.4V 3500mA 包括Inverter 1.7A
33V 32.5V~34.5V 5mA
Standby ON/OFF:ON(2V-5V)時以上電壓都有輸出,OFF(0V)時只有5Vsb輸出.
Soft Switch:此為TV ON/OFF控制功能, On(2V-5V)時Power正常輸出, OFF(0V)時Power沒有輸出.
問題:1.需要輸出的power總功率為61W,變壓器本想用ER28來做,但是會超過20mm的限高要求,請教各位如果用EFD30能不能做到61W的功率?如果不能,用什么變壓器好?PQ2620?
2.輸出33V直接在變壓器輸出的話如何解決交叉調整率的問題?此電壓輸出范圍為32.5V~34.5V,且負載電流只有5mA.本想利用12V直接升壓來做,但是考慮需要用DC-DC IC控制成本會很高,很難滿足整體成本要求(LIPS成本要求控制在USD5.4左右).
以上,希望各位大俠踴躍發表高見,謝謝!
求助: 19'' LCD TV Lips
全部回復(14)
正序查看
倒序查看

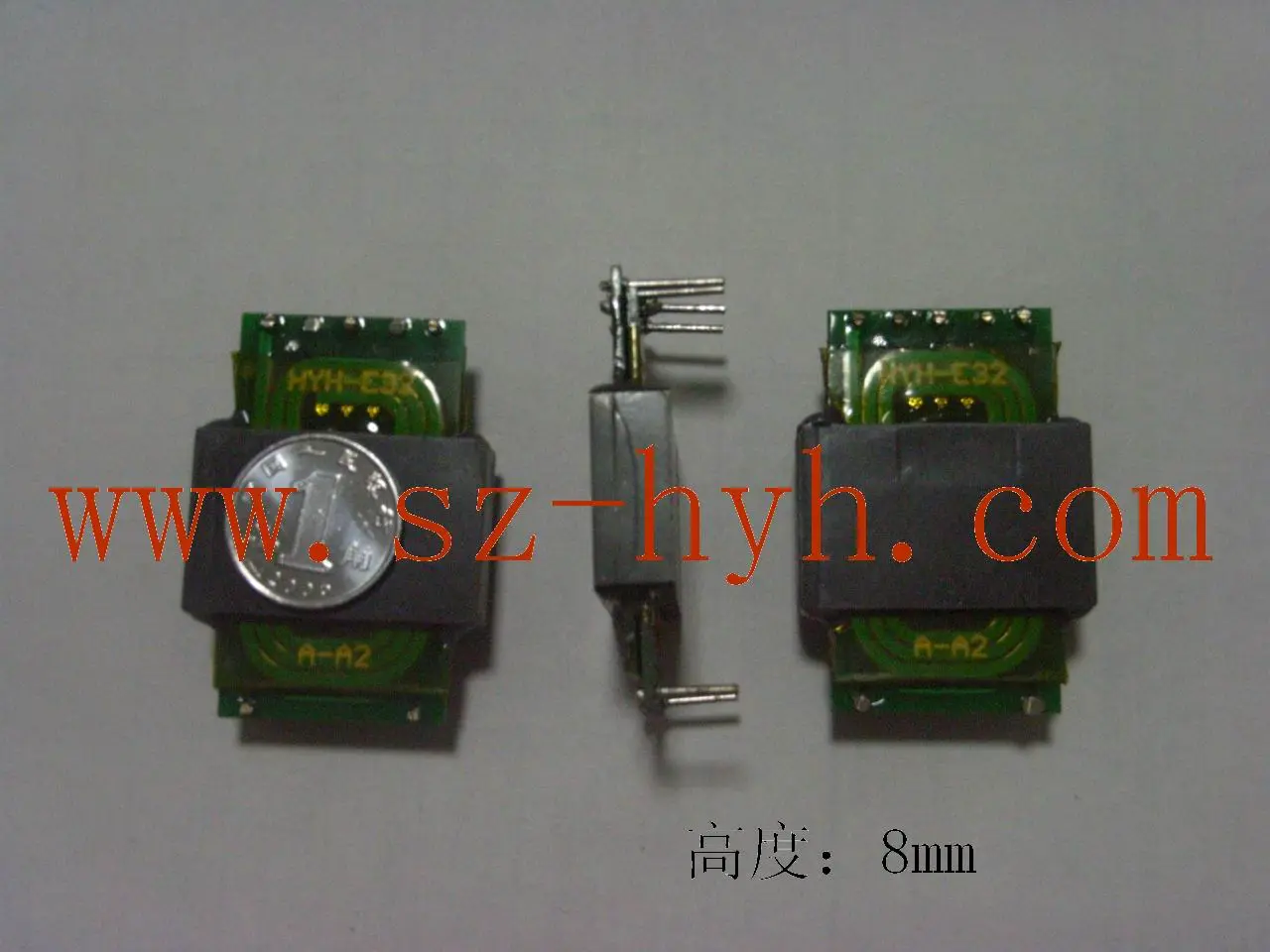

用平面變壓器可以做到,請聯系:陳先生13560752865,QQ522562936
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2298461214795077.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2298461214795077.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cheng_512
用平面變壓器可以做到,請聯系:陳先生13560752865,QQ522562936[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/66/2298461214795077.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝,不過我的成本要求讓我沒有辦法使用貴司的平面變壓器!
