PFC線路高手請進
我目前做80WLED路燈驅動電源,寬電壓輸入,輸出:電流是1A,電壓是80V要加PFC線路,電源板是AC-DC穩壓,后端是DC-DC恒流,不知道哪位PFC方案專家有什么好介紹.
全部回復(28)
正序查看
倒序查看
@liang_0629
單級PFC做到1600W都可以,我們公司以前做過.用L4981,一些著名的控制芯片公司,網站上有大把的資料.
你可能沒有理解單級PFC的意思,是指PFC和DC/DC用一級拓撲.以反激為多.

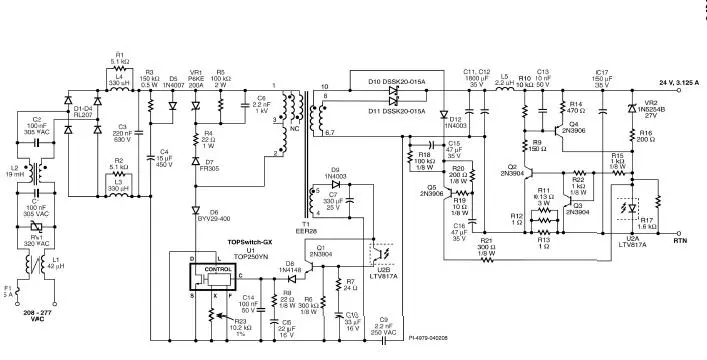

如這個:單級反激PFC.還有一種是PFC電感和反激DC/DC用同一個MOS的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/4221214902957.jpg');}" onmousewheel="return imgzoom(this);">
如這個:單級反激PFC.還有一種是PFC電感和反激DC/DC用同一個MOS的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/4221214902957.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cmg
你可能沒有理解單級PFC的意思,是指PFC和DC/DC用一級拓撲.以反激為多.如這個:單級反激PFC.還有一種是PFC電感和反激DC/DC用同一個MOS的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/67/4221214902957.jpg');}"onmousewheel="returnimgzoom(this);">
我說的是兩個部分的那種,市電整流后用pfc電路升壓至380-410v在用反激式拓撲做成多路輸出,pfc的電感如何計算?
0
回復
@xidaole
我也正找PFC,IC,要求能到0.95以上就可以了,看下圖,據說能到0.93的,可是我做了20W的驅動器,PFC才0.79!什么回事呢?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1829071229313821.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@mocui
前級L6562,BOOST升壓到400V,后級用FORWARD,或者前級L6563,后級用L6599半橋諧振,建議不熟悉LLC諧振用第一個方法,對于LED驅動器來說,高效率是一個重要指標,會影響到LIFE.
你的想法和我的一樣,我以前就是用L6561做的600W的HID,220V時沒什么熱量,可是在120V時熱量增加明顯,當時買不到半橋,只用SG3525輸出,我們想盡了辦法來使熱量降低,最后保持在60度左右.如果用半橋,還能使溫度降10度以上.當然現在做100W以下更容易些,這種二級的電路也是最好的拓樸方式.
小功率的,(30W以下)現在用這種有源PFC電路,后面再加上一個恒流芯片,也是不錯的.如不想加恒流芯片,也可以做一個自控電路.
功率大了就用半橋沒錯.
小功率的,(30W以下)現在用這種有源PFC電路,后面再加上一個恒流芯片,也是不錯的.如不想加恒流芯片,也可以做一個自控電路.
功率大了就用半橋沒錯.
