你好,我公司有ZETEX品牌產品,ZXLD1350,1360,1362...有需求請聯系,prisesmic@126.com

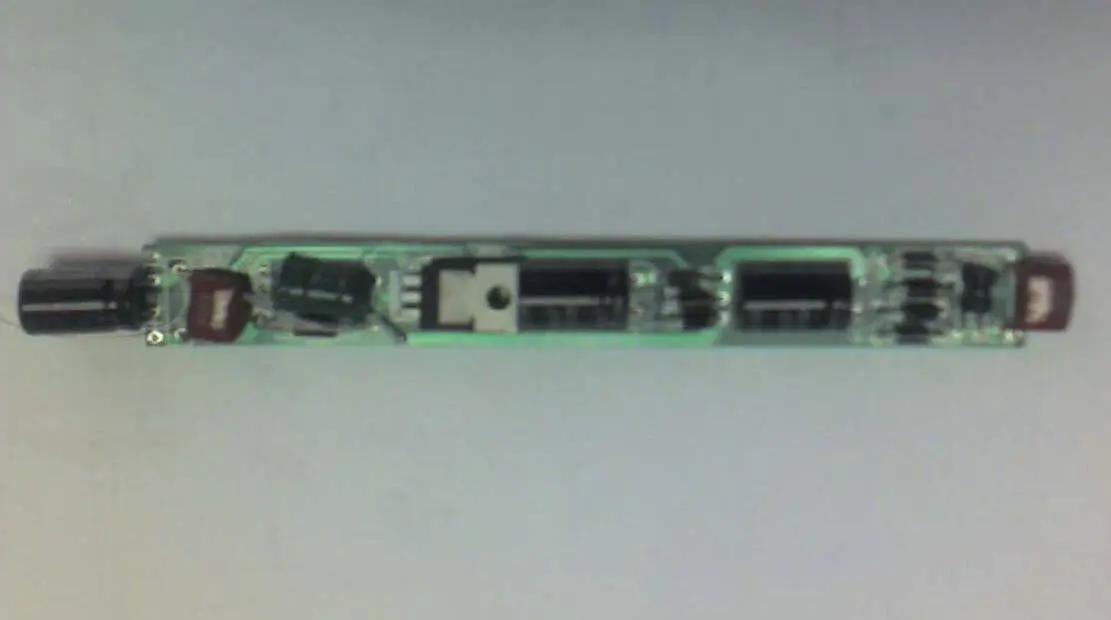

你好,我這里有ZC8016 是9910升級版,我們自己也用這個開發了日光燈電源,有需要請聯系我,謝謝!看下我們做的日光燈電源,見圖片

深圳運興:路先生
電話:0755-83877538  13926582826
QQ:351210706  MSN:KLD116@163.COM
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/1043881213791785.jpg');}" onmousewheel="return imgzoom(this);">

無

此帖已被刪除

求購LED日光管驅動IC(有成熟方案).

TEL:29260943
SKYPE:CHENZHIQING08

LED日光燈電源IC--TAC9918的應用方案

2008年6月寧波酷署來襲,南方卻暴雨不斷,導致眾多中國同胞無家可歸,在此祝他們一生平安并好運伴隨.前段時間5.12地震深深震憾了我們國人的心靈,網友有稱為災區人民做更多的事就是把我們自己的工作做好,力挺我們的國家!特此我將我司最新產品--LED日光燈電源模塊,LED日光燈電源IC--拿出奉獻給大家!以建設更美好,更節能,更為環保的綠色中國

在LED日光燈電源設計中你是否對HV9910又愛又恨,是否在你高興折磨他的時候他卻對你放放煙花,偶爾冒出一絲青煙或是對你鞭炮聲以對,讓你剛調好的板子炸機而深遭毀容的危險?當然,這只是一部分朋友的普遍反映.還有一部分骨灰級電源工程師的朋友相信已能很好的駕馭這頭狂牛.但是 9910在外界大電壓波動及大脈沖干擾的時候是否他還能安然的工作,這個問題我也不太知道,我不是骨灰級的電源工程師,也非電源工程師行列,只是泡在電源網時間長了.跟各位前輩學了一點見識.在LED日光燈電源的特殊性,專業性的今天,天空一聲巨響.我公司歷時半年人力物力在HV9910的基礎上研發出的LED日光燈電源IC-高壓LED恒流驅動IC-TAC9918隆重出場.下面進入詳細的產品描述.

LED日光燈電源IC:TAC9918
TAC9918是一款降壓,高壓,恒流驅動IC,輸入全電壓,通過外接電阻設定輸出電流.性能遠遠高于市場上現用的HV9910以及其它規格的高壓IC. TAC9918是一款降壓,恒流,高效率的高亮度LED驅動器.輸入電壓范圍從36V到450V.通過外接一個電阻設定輸出電流最高電流可達2A. TAC9918工作電源VCC通過高壓取樣采用基極穩壓管射極跟隨器輸出,以保證在輸入電源波動及脈沖干擾的情況下更能穩定的工作,TAC9918通過 DIM引腳實現輝度控制功率.TAC9918特別適合寬輸入電壓范圍的應用.高端電流檢測達到正負百分之五的電流精度,同時只需要很少的外接元件.該IC 采用滯環控制方式,TAC9918對負載瞬變具有非常快的響應速度,對輸放入電壓具有高的抑制比.電感電流紋波為20%,最高工作頻率可到2MHz.工作溫度可-40到125度內工作,采用SOT23-6的小體積封裝. TAC9918可應用:PAR30大功率LED燈杯,大功率LED洗墻燈,大功率LED投光燈,LED日光燈電源,LED日光燈驅動,LED應急燈等各種燈具中.

本公司采用TAC9918設計研發的最新高性能LED日光燈電源,溫控50度以下.工作20000-50000小時.有全保護功能電源,目前可以提供全系列LED日光燈應用類產品,力爭在性價比、技術含量等各方面做到行業第一

在使用TAC9918研發LED日光燈電源中常易遇到的情況:TAC9918干擾問題在此就不多說了.因為TAC9918并非像9910一樣抗干擾能力那么差,相信大家都很容易就解決些問題了. LED日光燈燈閃首先測試TAC9918的負反饋檢測電平是否穩定,如果TAC9918的負反饋電平非常穩定此時可將電感量增大,如果電平不穩定,同時測 TAC9918輸出驅動激勵波型正常與否,如果波型不正常請檢查T-0FF及電源退耦等有無干擾雜波,或在 TAC9918的VCC腳上并上一退耦電容試試,如果電路過熱請檢查TAC9918的工作頻率,還有MOS管的選擇是否符合電路應用,比如結電阻,電流, 耐壓等,其它情況如按我公司提供的電路原理圖應用方案在TAC9918上一般不會出現,TAC9918的性能遠遠好過目前市場上的各種220V的LED電源IC,TAC9918電路非常簡單,很容易制作成各種LED日光燈電源,LED射燈電源,LED投光燈等電源,我公司目前已將TAC9918進行小批量產投產于LED日光燈電源,功率分別有10W,15W,20W,25W,28W等,產品從9W-30W全線產品均有.我公司產的LED日光燈驅動規格尺寸為15*1*1.5,可完全自由放入T8.T10燈管背面.

歡迎能大家一起交流LED日光燈驅動模塊及LED日光燈電源IC技術應用,以達共同進步,相互學習之公司主題!,


我的QQ:46651667 楊先生

我們的網址:更多LED驅動方案,LED電源設計方案請點擊此處------LED電源之家

規格書下載處: 2445251213944685.pdf

您好!
   我司是做ALLEGRO產品的代理商,產品分為兩大類高性能功率IC和霍爾效應傳感器.廣泛應用于汽車電子(底盤與傳動系統、MOSFET控制IC),LED顯示與照明,繼電器驅動器,LED驅動器,單路及多路輸出降壓穩壓器,高隔離電壓電流感應解決方案等.歡迎前來咨詢,洽談!(www.allegromicro.com)

晶利德實業有限公司
莫小姐
13266761616 2584451213948898.pdf

本人有成熟的方案,有意者請至電!!!
電話013727033581
E-mail:XIANBIAOGE@126.COM

有成熟方案的同志,可否提供樣品測試呀.
聯系電話:29260943

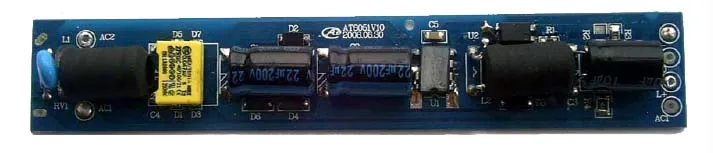

給你看建議以個!這個是日光燈的!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2347201218595004.jpg');}" onmousewheel="return imgzoom(this);">
深圳奧天科技最近推出日光燈驅動電源,8-15w.QQ75141769有需要請聯系.13265657709,楊明.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2709911222169095.gif');}" onmousewheel="return imgzoom(this);">

雖然說9910有很多缺點,但電路也很成熟,能大量出貨,其它的電路用于生產的還不多,都在試驗階段.

此帖已被刪除

可以啊!成熟的日光燈方案,ST L656x系列 7-40W單個

PT4107LED日光燈方案資料: http://www.micro-bridge.com/data/CRpowtech/PT4107.rar

此帖已被刪除

樓上這位高人micro-bridge,有沒有DEMO測試呀,我要你們那個兩個管子的DEMO板測試一下,上面是高壓MOS管,請問下管是低壓還是高壓的,謝謝!

我有DEMO,PFC 97-99 效率80-85!這是電路圖 2685471224159842.pdf

你好,我這有 LED日光燈成熟方案,這個方案都是在量產的,PT4107


DC-DC降壓恒流式LED驅動器

PT4115: *輸出電流高達1.2A,內置大功率MOSFET
        *效率高達97%
        *超低的關斷電流
        *+-5%輸出電流精度
        *LED開路保護
        *模擬/PWM調光功能選擇,高達5000:1的PWM調光比
        *內部含有抖頻特性,有效地改善了EMI
應用: MR16射燈,LED裝飾照明,汽車的輔助照明燈,路燈等

下面這個是AC/DC通用LED驅動器

110/220V交流電壓或高電壓直流輸入

專利的補償峰值電流控制提供恒定LED電流

PT4107:  *高效率,典型85%
         *毫安級到安培級的輸出應用
         *低頻可變占空比的數字脈沖調光功能和線性調光功能
         *多達上百個LED的串/并聯使用
         *內部集成頻抖功能改善EMI
         *外部設定LED過溫保護功能
應用:離線式LED驅動,LED日光燈,LED環境照明,LED交通信號燈


       免費提供樣片,技術支持,技術資料,可用于生產的PCB版圖等等哦!!

望有需要者來聯系:南京艾力微電子科技有限公司

                 IC事業部:王金環

                 手機:13815892460        QQ:594461950

                 郵箱地址:wjh12@126.com

                 地址:南京市中山北路217號龍吟廣場12A10室(13F)

lostwon您上傳的附件打不開呀,能再上傳或發我郵箱gxm3796@163.com謝謝.

加我QQ 我傳給你好了!QQ:346504517 或者MSN:lostwon5@yahoo.com.cn

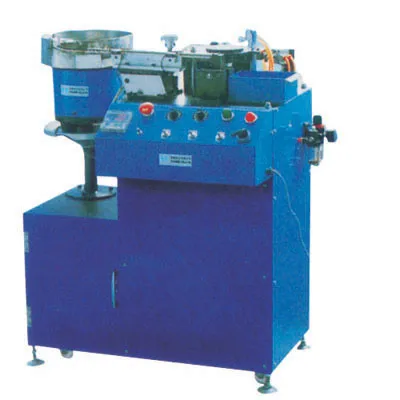

好消息,目前我公司根據客戶所需,已開發出LED可分正負極自動成型機,有興趣的朋友可以來電15015455545 0769-27115960
www.zhan-rong.cn500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2817961224552850.jpg');}" onmousewheel="return imgzoom(this);">

好消息,目前我公司根據客戶所需,已開發出LED可分正負極自動成型機,有興趣的朋友可以來電15015455545 0769-27115960
www.zhan-rong.cn500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/2817961224552883.jpg');}" onmousewheel="return imgzoom(this);">

兄弟:發點資料來,我了解一下,YONGLONGS@126.COM,謝謝!

大中華區的朋友們,英國ZETEX 新品  降壓恒流IC  (ZXLD1352,ZXLD1356,ZXLD1366)推薦
英國ZETEX已最新推出更加具有高效率,散熱性能更佳,封裝形式多樣的降壓恒流IC
有需要相關資料的朋友們,可以發郵件和打電話給我!我將為您提供最滿意的服務!!謝謝!
我也可以提供樣品和技術支持!謝謝!
現將幾款LED驅動性能參數簡要介紹如下:
ZXLD1352 low  pass filter低通濾波器由原來ZXLD1350的4KHZ增加到現在的600KHZ
輸入電壓范圍:DC 7V-30V 最大輸出電流:350mA
通過EMC 認證 效率:可達到95%
工作溫度:-40℃---+105℃,溫度容限高出同類方案20%
支持輸出功率為8W,適用于1W,3W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
封裝:采用SOT23-5封裝,占板面積2.8*2.9mm,板外高度1mm. ZXLD1350將一個30V的NDMOS開關和一個電流控制精度為+/-4%的高壓側電流感測電路集成在一起,只需要使用4個外置電路元件.
調光;可通過PWM或直流電壓進行亮度調節
工作頻率:1Mhz
1.具有開路保護功能2.低電流待機3.以及軟啟動4.支持熱度控制!!
ZXLD1356


ZXLD1356的輸出電流可以達到550 mA, 輸出功率可以達到30W,可以更好適應大電流,高亮度大功率LED 的應用!并且它的封裝為DFN-6,更具有良好的散熱性,在汽車,建筑和工業照明應用方面將會更加安全

輸入電壓范圍:DC6V-60V 最大輸出電流:550 mA,
通過EMC 認證 效率:可達到95%
支持輸出功率為24W,適用于3W,5W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
工作溫度:-40℃---+125℃,溫度容限高出同類方案25%
封裝:采用SOT23-5封裝,DFN-6封裝
調光;可通過PWM或直流電壓進行亮度調節
工作頻率:1Mhz
1.具有開路保護功能2.低電流待機3.以及軟啟動4.支持熱度控制!!

ZXLD1366
ZXLD1356的輸出電流可以達到1A, 輸出功率可以達到48 W,可以更好適應大電流,高亮度大功率LED 的應用!并且它的封裝為DFN-6,更具有良好的散熱性,在汽車,建筑和工業照明應用方面將會更加安全!

輸入電壓范圍:DC  7V-60V 最大輸出電流:1A
通過EMC 認證 效率:可達到95%
支持輸出功率為48W,適用于3W,5W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
工作溫度:-40℃---+125℃,溫度容限高出同類方案25%
封裝:采用SOT23-5封裝,DFN-6封裝
調光;可通過PWM或直流電壓進行亮度調節
1.具有開路保護功能2.低電流待機3.以及軟啟動4.支持熱度控制!!

ZXLD1350 輸入電壓范圍:DC 7V-30V 最大輸出電流:350mA
通過EMC 認證 效率:可達到95%
工作溫度:-40℃---+105℃,溫度容限高出同類方案20%
支持輸出功率為8W,適用于1W,3W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
封裝:采用SOT23-5封裝,占板面積2.8*2.9mm,板外高度1mm. ZXLD1350將一個30V的NDMOS開關和一個電流控制精度為+/-4%的高壓側電流感測電路集成在一起,只需要使用4個外置電路元件.
調光;可通過PWM或直流電壓進行亮度調節
工作頻率:1Mhz
1.具有開路保護功能2.低電流待機3.以及軟啟動4.支持熱度控制!!
ZXLD1360


輸入電壓范圍:DC7V-30V 最大輸出電流:1A
通過EMC 認證 效率:可達到95%
支持輸出功率為24W,適用于3W,5W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
工作溫度:-40℃---+125℃,溫度容限高出同類方案25%
封裝:采用SOT23-5封裝,占板面積2.8*2.9mm,板外高度1mm
調光;可通過PWM或直流電壓進行亮度調節
工作頻率:1Mhz
1.具有開路保護功能2.低電流待機3.以及軟啟動4.支持熱度控制!!

ZXLD1362
輸入電壓范圍:DC  7V-60V 最大輸出電流:1A
通過EMC 認證 效率:可達到95%
支持輸出功率為48W,適用于3W,5W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
工作溫度:-40℃---+125℃,溫度容限高出同類方案25%
封裝:采用SOT23-5封裝,占板面積2.8*2.9mm,板外高度1mm
調光;可通過PWM或直流電壓進行亮度調節
1.具有開路保護功能2.低電流待機3.以及軟啟動4.支持熱度控制!!
還有ZXSC3**,ZXSC4**,ZXLB1600,ZXLD110,ZXLD1375以及Zetex其它產品(FMMT619,ZXMN6A11TA,FMMT717,FZT789A,ZXMN3A13FTA,ZXM62P02E6T…FZT1049A!……………………..)等就不介紹了!!
這里是香港偉達電子有限公司上海辦事處,本公司成立于1991年,在深圳,北京,南京,上海,成都,武漢,西安均設有辦事處! 現在主要代理英國ZETEX ,美國DIODES,美國AOS(萬代) ,其中Zetex plc公司設計、生產、銷售一系列標準和專用模擬集成電路以及分立元器件.公司的產品包括穩壓電路、DC-DC變換、電壓參考、音頻放大器、GaAs FET控制器、低飽合雙極型晶體管(三級管)、低導通電阻MOSFET、可變電容調諧器、肖特基二極管、磁-電傳感器等.產品應用于蜂窩電話、便攜式及桌面電腦、PDAS、汽車、舞臺燈光、相機、衛星電視、工藝自動化、視頻/多媒體系統.目前產品型號達2500多種,采用的工藝包括雙極型、CMOS、HDMOS和溝道MOSFET晶片工藝目前 正在專注于代理銷售英國Zetex品牌的LED驅動以及芯片,由于該品牌的LED驅動性價比高以及市場認同度和使用率較高(已通過EMC電磁兼容認證),如果有Zetex產品尤其是LED照明驅動芯片方面的需求或者研發需求以及Zetex其它產品的需求,也可以聯系我,我們可以提供技術支持以及模塊方案!
請及時聯系我,我將給你提供滿意的服務!

如果有相關需求,請聯系我!我將為您提供詳細的資料或者相關的技術支持!!以下是我的聯系方式!!
祁龍年     Mike Qi
偉達電子有限公司上海辦/Wai Tat Electronics ShangHai Office
電話 :021-62763887  021-62763900   021-62762451
傳真 :021-62669878
手機 :13761483755
QQ號 :67981380
MSN : QQMark@hotmail.com.cn
Email: qi.longnian@wtel.com.cn
Web :www.wtel.com.cn

這里成市場了,都是賣樂西的了.太煩人

用個驅動把麻煩全給我們吧!
13505257766
蔡生

你可以找我,我公司專業做LED日光燈驅動方案的,有非隔離式的,也有隔離式的驅動方案與成品電源.
LED日光燈驅動方案,可以提供1~25W的非隔離與隔離式的方案,PF:90%平均值,效率大于85%.
下以是我公司在LED照明行業可以配合的產品,請參考
  聯系人:王勝 13924660875

請將隔離和非隔離兩種方案發到:wxy0712@126.com 我們可以比較各自的優劣.
