這個不難,網上去搜個圖吧!

**此帖已被管理員刪除**

...你要控制的是220V電路還是充電器本身的電源?如果是另一個220V的電路,這個很容易實現.如果你要控制的是充電器本身的220V的輸入端,這方案我看實現不了,因?yàn)槟銛嚅_220V時,繼電器已經完全斷電,這時即使再插上手機,你也無法讓它吸合了.
...概括地說:你只能做到“充飽后斷電”,卻做不到“插上自動吸合.除非你再弄一個電源供給繼電器,但那樣根本失去了節能的意義了.

那充飽后怎樣實現自動斷電呢

你有相關的資料嗎

...充飽后斷電非常簡單,有好多方式,在實際設計中要看你的充電器采用的哪種方法.
...如果你用的是MCU,那就太簡單了,把程序直接改一下送出控制信號就行了;如果你用的是IC,那么你可以看看有沒有停充的信號?如果有這個引腳,你直接采用這個信號就行了;如果沒有這個引腳,你就干脆取指示燈上面的信號吧,一般的充電器指示燈總會在充飽后狀態不同的,無論哪種狀態,你都可以加以利用,讓它成為一個控制信號來控制繼電器吸合線圈的.
...還有用比較器、基準電壓加觸發器、甚至你可以讓電路沒有后級的直流斷電、充飽后直接交流斷電都是一樣的,可以采用的方案太多了,可越是多,就越是有選擇性、針對性,在你沒有確定哪種充電電路前,誰也無法把一個最適合你的方案告訴你呀,如果發一個可行的方案,但充電電流、電壓等不一定適合你的標準,所以你不妨參考一下自己的客戶的規格要求,然后再確定選哪一款電路或者其改進型.

這樣,前端AC-DC采用待機電流很小的方案,后面充電方案采用單片機,當不充時處于眠狀態,拔電池時來喚醒,檢測沒有電池又去休眠,有電池后就充電,充滿就休眠.這樣可以做一款低功耗的充電器,不知成本要加多少.

我當初也試過采用燈上的控制信號.但是燈上的電壓很低.不足驅動繼電器.而且變燈信號是靠電流控制的,電壓才1伏多,兩燈信號電壓基本不變.

呵呵,你注意你要取的是“信號”而不是直接控制的工作電流、電壓.你只取一個信號就行了,如果你驅動繼電器想簡單點,就用一只三極管.成本高一些的用MOS,成本想低一些就用普通三極管,把基極引入信號就OK了.看信號的正負來先用管子PNP還是NPN.

...你提出的這一款“低功耗”我還不太明白,你說后面充電的用單片機的睡眠狀態來實現,但無論是睡眠狀態還是喚醒狀態都需要電源啊,它的電源從哪里來?它不可能直接取AC電源的,要轉換的成低壓的(一般是5V).如果這時仍然讓AC/DC電路工作,那如何低功耗?功耗關鍵在這個AC/DC工作電路上,不在單片機上.如果你用一只電池來驅動單片機,也可以,但總感覺到產品有點不對吧?充電器上還要電池?
...是否我理解錯了?

如果用三極管驅動繼電器,那控制電壓從那來.充電器輸出電壓的5.5V的

如果用三極管驅動繼電器,那控制電壓從那來.充電器輸出電壓的5.5V的

你問的是控制信號吧?不是取了指示燈上的信號嗎?

用指示燈上的信號引到b極,充電輸出的電壓(也可以說是電池電壓)驅動繼電器就行了.

關注

小弟不解,請指點,能否畫出個原理圖

這幾天恰好有空上來看看,你告訴我指示燈的接法,各狀態下的電壓,我給你畫個圖發給你.

燈是雙陰極的.正常狀態下是顯示綠色,電壓是1.9V.紅燈電壓為0.2V.充電時顯示紅色,紅燈電壓是1.9V.綠燈電壓也為1.9V.但是沒電流,充滿電時顯示綠色.

...那么我們就取紅色燈的驅動電壓為信號端,我草草的畫兩個圖(本來畫三個,想一想就刪除了一個)供你參考一下,這兩個圖即不是最優秀的,也不是最簡單的,只是給你一個思路,以后的設計需要你自己根據實際需要來搞定.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2362451212717004.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2362451212718054.jpg');}" onmousewheel="return imgzoom(this);">

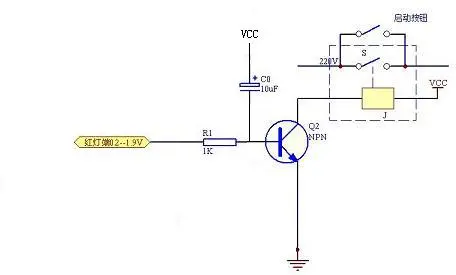

...第一個圖是用按鈕啟動的,工作原理是這樣的:按一下啟動按鈕,220V導通,這時電源開始工作,產生的電壓經電容C0供到Q2的基極(一定要串一只電阻的,我上面沒畫),Q2導通,繼電器S吸合,這時即使松開按鈕,220V保持導通狀態.當沒有接手機時,紅燈是低電平,過一會兒C0充飽電,其極失去了驅動電流,三極管截止,220V斷開.當有手機時,紅燈啟動,電壓1.9V進入Q2基極,Q2一直維持導通狀態,直到紅燈滅掉.所以這個電路工作是,每按一下啟動,電路就會接通檢測有沒有手機,如果沒有,幾秒后斷掉.

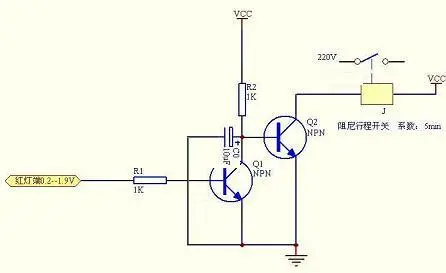

...第二個是一個阻尼行程開關,它與眾不同的是機械部分,這種開關是阻尼性單鎖開關,選常閉的,時間常數選5分鐘,就是說,你每加電一次、再斷掉,它就會慢慢歸位,這個行程的時間長數是5分鐘.工作原理是這樣的:電源接通后,開關是閉合狀態,這時短時間內Q2截止,開關保持閉合.如果沒有手機,一會兒它就斷開了.如果有手機,Q1導通,Q2保持截止?fàn)顟B(tài).
...第一個電路的缺點是需要手動啟動一下,第二個電路的優點是:不用手動啟動,缺點是:如果長時間插上電源,那么每隔5分鐘,它就自動啟動一次,以檢測是否有手機.而且剛剛拔掉電源后立即插上時,要延遲一段時間才啟動.
...其實我還畫了自鎖開關,但我取消了,你可以自己想一想,畫出一個更實用、更優秀的電路,把它智能化.

你好,我試了第一個電路,電路不工作,我在CO電容與基極之間串了一個1K電阻也不行.三極管用的是8050,兩個VCC電壓端都是輸入5.5V

...你好,那你就把全部的數據發過來,三極管的基極電壓、集電極電流、繼電器所需要的電流、繼電器的工作電壓、啟動的時候流過繼電器的電流等.
...電路不工作,一切元件都沒損壞的情況下,肯定是繼電器里的電流沒有達到它的動作電流,你測量一下就知道原因了.再有,那兩只電阻的阻值你根據實際需要調整的,上面的數據是我隨便打上去的,R1可用幾百歐的試一下.
...按這個思路查一下:把電容兩端并一只1K電阻--按住啟動不放--看是否動作?--不動作--檢查繼電器工作電壓、額定電壓是否是4V或4V以下的?(不要用6V的)--是--檢查繼電器電流是否達到?--未達到--檢查三極管C極是電壓?(接近零伏--繼電器壞.)--電壓在2V以上--檢查其極電壓(或電流)--低于0.8--紅指示燈是否亮起?(要先加上電池試)--不亮--充電電路壞.如果亮,那么R1壞或者阻值偏大.
...所有這些步驟中,以繼電器的額定電壓最為重要,你不要隨便拿一個繼電器就接上去,如果它額定電壓是6V的,你的電源電壓才5.5V,全額加上它也工作在臨界狀態,再加上如果電池過放電壓太低,那么充電輸出端電壓就會低于3.5V,這也是加那個電容的原因.這時再加上Q上面的壓降,(大約0.3V),這時繼電器根本無法啟動.所以繼電器的電壓一定要低于4V才行.或者你干脆用可控硅(晶閘管)做.
...這樣的電路非常簡單,幾步就能找到原因的,一般解決問題在五分鐘以內.祝你成功.

你好.我之前也用電阻與電容并聯,繼電器啟動電流要30毫安,電壓5V.還有我覺得三極管在放大狀態是啟動不了繼電器的,因?yàn)樗谴诩姌O上的,要在飽和狀才可以達到它的啟動電流,你認為呢

...說得對,所以才要檢查它的狀態呀,要放大倍數高一點的管子,它是電壓元件,所以飽和的時候基極電壓仍然是0.8V左右,你的輸入端1.9,足夠了,關鍵是管子的質量與驅動電流關系密切.如果想用非常小的電流,接成復合管就OK了.
...還有,我以前做過的電路中,5V驅動下,1K的電阻引到基極(8050,三極管達到很深的飽和程度了,在0.4A電流下,壓降是0.2V,足可以了.不過你的從1.9V的引入,電阻應該小一些.
...無論是飽和的時候,還是放大狀態的時候,它基極的電壓都不會有太大的變化,它是電壓元件,而計算卻只和電流有關,假定你從LED燈那里取了2mA的電流,三極管“β ”值是150,這時輸出電流就是150*2＝300mA,你的繼電器是小型的,100mA足夠了.所以,從LED那里只取1mA電流就行了.具體數據你可以算出來:1.9-0.75＝1.15,  1.15/1＝1.15K,這樣的計算,是1K的就足夠了,但你的三極管的放大倍數是否達到、實際使用中效果偏低等,你就用幾百歐的就行了.這樣的電流對指示沒什么影響的.

是啊,今天上午我又重新調整一下,我把8050換成9014,基極輸入電阻為680歐,但是一通電我還沒有接負載繼電器閉合了,我測了基極電壓是2V,就是說已經進入飽和狀態,我在基極對地加了一個壓降電阻1K,電壓為0.5V 電路這時工作正常了,但是新的問題又出現了當充電已經接近充滿了,基極電壓下降1.2V時繼電器就開始響了當電壓下降1.V以下時,繼電器就跳過不停.

哈哈明白了,你的指示燈不是開關型的,電壓是慢慢下降的,你不是用充電管理IC的吧?退一步說,如果你用的是充電管理IC,那么這款I(lǐng)C的性能不達標的.那么加一個比較器吧,也很便宜的,0.3.這時取不取信號燈的電壓都無所謂了直接檢測電流吧,串一只小電阻.

你好,你有這個比較器的相關資料和相關電路嗎

比較器很多,常用的也就四比較器、8比較器,你取其中之一就行了.比如339、393等,也可用358.網上輸入搜索,立即有好多廠家的資料,你先看一下,有不明白的地方再提出來

你好,我在網上查了393的資料也看了相關的電路,但我對這個IC不是很理解,不知道怎樣應用在線路上,請指點.謝謝

你好.是不是取輸出電壓與燈的信號作比較.如果是的話那可能還沒有充滿可能就跳開了,因?yàn)槎€(gè)比較電壓相差大小直接影響它的輸出的

呵呵朋友,你對比較器了解還較少,你這樣從頭開始問,在這版面上交流很慢就不太適合啦,先現實中找個人幫你搞定,這個很容易做的.然后你先積累這方面的經驗就行了,一點一點的在網上學太慢.比較器非常簡單,其實不用學習的,看一下PDF資料就能搞定啦.祝你成功.
