輸出濾波不夠
功率不夠

首先非常感謝您!


您所說的輸出濾波不夠具體指的是?是指的濾波電感的值太小還是?

還有您所說的功率不夠是指的變壓器的功率不夠嗎? 但是我所帶的負載只有變壓器設計輸出功率的一半而已就出現電壓掉的比較厲害了!



小弟再次謝過!

你把參數與原理發上來幫你參謀參謀

變壓器:f =100KHz    Lp=0.65mH

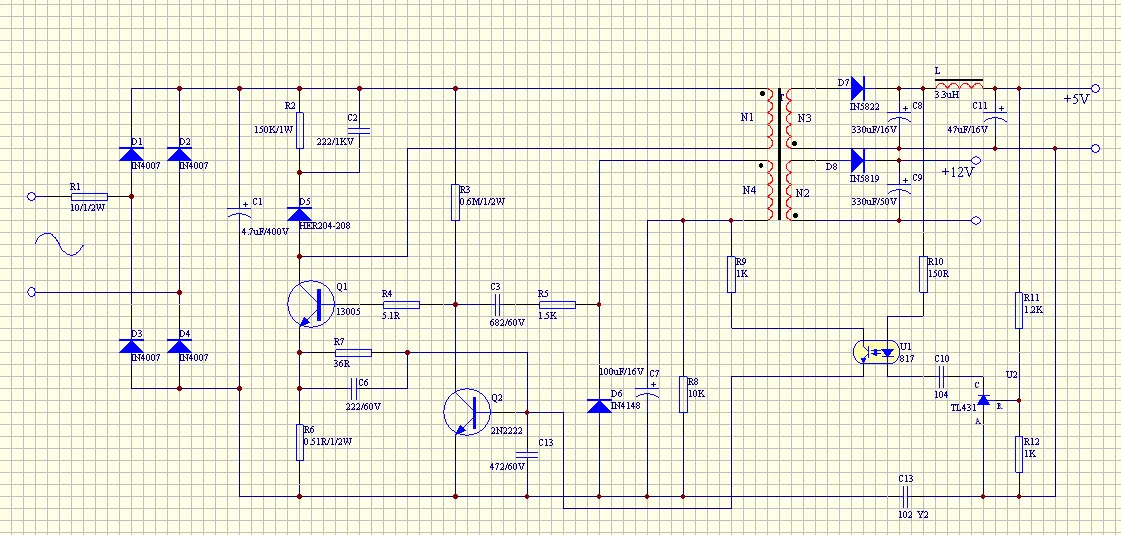

N1=44T     N2=7T      N3=N4=3T 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2634951212200149.jpg');}" onmousewheel="return imgzoom(this);">

不知小弟的原理圖和變壓器參數又沒有問題?


小弟再次謝過! 謝謝!

你的鐵芯用的是多大的
帶多大負載電壓會下降

磁芯骨架都為EE19加寬的 Ae的值應該為46 mm2

所帶的負載為設計額定的負載的三分之一左右就出現此問題了!

你的R5679及C5參數都不對

R5679及“C5”參數都不對.還請大俠指點迷津!那R5679及“C5”參數如何確定呢? 能否給出相關的公式?   小弟萬分感謝!

你預定的功率是不是在10-15的范圍

果然是高手阿!佩服佩服!  設計輸出功率是11W左右!


即5V輸出的一路輸出電流為1A, 12V輸出的一路輸出電流為0．5A.

你現在的電路問題還很多啊
首先你的D8反向耐壓太低,要注意
C10要短接掉,R11為1．2K輸出為5．5V
13005要加散熱器
以上的問題在下面問題沒改進之前是感覺不到的

R79要配合好,否則電壓穩不住,建議R7改為100R,R9改為390R,C3改為104,R5改為200R,C13可以去掉,R6可根據具體情況在0．5-1．5的范圍內進行調整

謝謝高手指點! 您建議“R7改為100R,R9改為390R,C3改為104,R5改為200R”

是何道理呢? 望賜教! 至于您提到的其他的問題都能理解．

C3改為104,R5改為200R是為了提高驅動電流,你原來的驅動電流太小,R5有可能還要改小
R7改為100R,R9改為390R,你原來的參數根本沒辦法驅動Q2去關斷Q1

謝謝你的指點! 小弟我感激不盡!


謝謝!

驅動電流太小,即使元件都選合適了,這種電路也不適合較大的功率,效率低,你對RCC很不了解啊,為什么冒險呢,選個IC做好點．

除了上面要改,還有輸入的濾波電路不夠,C1必須要改,不然的話電流上不去.最好是能做到π型濾波:2個10uF/400V加一個電感.一個4.7uF的太小了,開關管的損耗會很大的

多謝高人指點!  但我做的這個功率也不大阿!  才11W!

現在怎么樣啦

謝謝高手指點!  我實際用的輸入濾波不是 4.7uF而是一個10uF/400V!

謝謝您的指點! 非常感謝!  現在帶載情況挺理想的! 但是有些電阻的參數可能還要進行調整!

開關電源就是這樣元件不多調試挺麻煩  加油啊

是的阿!  哈哈!

這個電路有點問題,你高低壓很難兼顧!搞的不好,負載變化時會叫機!很難調穩定!我之前用過這個電路,承載很多問題!后來找朋友從雅達搞了個用得比較成熟的電路,很容易就調好了!

高低壓很難兼顧!   我不是很理解你的意思?   感覺現在電壓挺穩的!

RCC式電路的高低壓穩定性騷擾肯定不會有IC那么好的
不過這個電路加上了R8應該會好一些,
R8本來就是起到高低壓調整的作用
你說的雅達有成熟的電路,是否可以上傳過來讓大家瞧瞧呢?

臺達的RCC做的也不錯,很多地方有創意.

朋友!能否也上個圖來導論啊!也讓我們學習學習!

是呀,我們都想見識一下呢??

好的,我整理一下就上傳.
