就沒有人幫幫我嗎?

打不開

可以啊,用PDF文件打開.我不會貼,那位幫我貼出來啊.

你這燈波峰比不高啊,1.45啊
不過我發現你的管壓高了點,管流小了

你看錯了,燈波峰有1.78啊.

自己頂一下

你用的是什么線路啊

我把線路發上來. 2293051211939013.sch

一點建議,僅供參考.加大電解,適當增加協振電感的圈數,再減小一下感量.

哦﹐我試試去﹐兄弟可否用QQ啊

加大電解可能會導致諧波含量增加的  CCF只是推薦指標 要在保證諧波的基礎上去改善CCF

我知啊,我後來又調整了參數,好像差不多了,我馬上把測試報告發上來.不知道圖怎麼貼上來啊?用PDF格式好了.

測試圖發上來了,大家看看,怎麼調整CF可以更小啊? 2293051212022640.pdf

把燈絲接一個分流二極管看效果怎樣.

可以.561877289

我也試過了,效果更差.

把頻率做高,做到48K以上看下.

我現在把頻率做到了65K,CF降到了1.65左右.頻率是不是太高了啊?三極管頻率一般可以做到多少K啊???

我一般做在25-40K內,你可以做老化試驗,不出問題就可以了

以前頻率在42K左右,但CF有1.7左右,只有把頻率做到65K左右,CF才能到1.65左右.兄弟有沒有好的見意沒有啊?

各位師傅,我請教一個問題,有個電感Q值只有40,正常應該是61.線圈,氣隙是正常的,我把電感拆開,上面的磁芯和下面的磁芯調個位置,又正常了,何故?

再重新調試其它參數看下,或者在電感串個電阻看下

ffraew

請問各位大蝦這款線路在大批生產時,性能穩不穩定呢!會不會出現功率管爆管子呢?

串電阻?多大的啊?

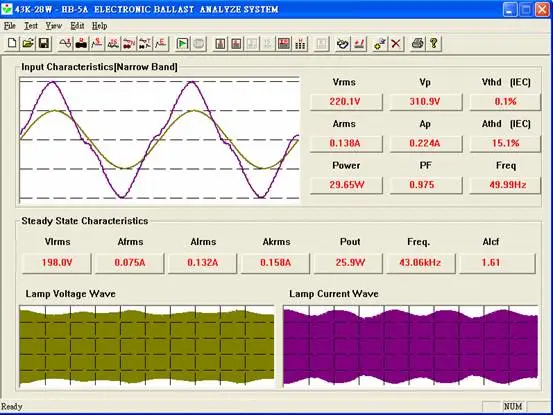

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2293051212393912.jpg');}" onmousewheel="return imgzoom(this);">

搞定啦

給大家講下怎么調整的啊

頻率做到25-40k?哪33-38k有沒有避開?

我現在都是40K以上,安規裡好像沒有規定頻率不能在33K-38K. CCC的
