振蕩會引起溫度升高,測下驅動波形吧.有沒加散熱片,散熱片的溫度多高?是否熱沒傳遞到散熱片上去.

驅動波形好正常,散熱器的溫度同IGBT的溫度差20度左右

你比較下驅動波形和電流波形.IGBT可能關斷和開通的點選得不好,導致開關損耗巨大.

散熱器的溫度同IGBT的溫度差20度左右,是散熱不良問題,溫差過高,一般五度以下為好,可試試陶瓷片.差不多可以降15度下來.

同意.的確也有可能是散熱沒有做好.但是這只是標,本還是損耗太大了.因此還是應該從波形入手檢查.

此帖已被刪除

驅動波形正常的話,我建議你換IGBT與散熱片中間墜的絕緣材料試試.我認為大部分的工程師最易忽略這個問題,往往走了很多彎路.關于波峰和波谷有振蕩產生,如果IGBT很發燙,會引起內部參數變化,波形嚴重變形,管子很快就會燒掉.關于管子發熱是有很多原因的,并不是都是損耗引起的.功率哪么高,管子的瓦數大,發熱是免不了的.

先謝謝你們的回貼!!!我用的就是陶瓷片,試過其它材料,就陶瓷片最好傳熱.我想可能是電路設計的問題.那個驅動波型負壓有-12V,這樣正常嗎?

可用下俺的陶瓷片試試.還有個方法可以試試.測下管子與散熱片的溫度,看看二者的變化,如果管子發熱啦,散熱片還不熱,請將散熱片改小,再看二者的變化.散熱片并不是越大越好,散熱片小點,管子的熱容易傳到散熱片上去,短時間可以使熱量均勻.找到問題點就好辦啦.散熱片的材料也很關鍵,有些散熱片是不怎么傳熱的.散熱片上沒溫度,所有的熱量都會在管子上面,時間長點,很快就會炸機.給點建議,謹供參考.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1485691250610192.jpg');}" onmousewheel="return imgzoom(this);">

謝謝!!!!

你們做的電磁爐溫度高嗎?人家說做的8KW、12KW,散熱器溫升也只比環境溫度高6到8度.這是真的嗎?這么低到底是怎和做到的,人家就說是在準諧狀態下溫度就這么低,可我的也是在這狀態下啊,為什么我的就這么高呢?高手們說說你們的做法吧!!!!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211985713.jpg');}" onmousewheel="return imgzoom(this);">

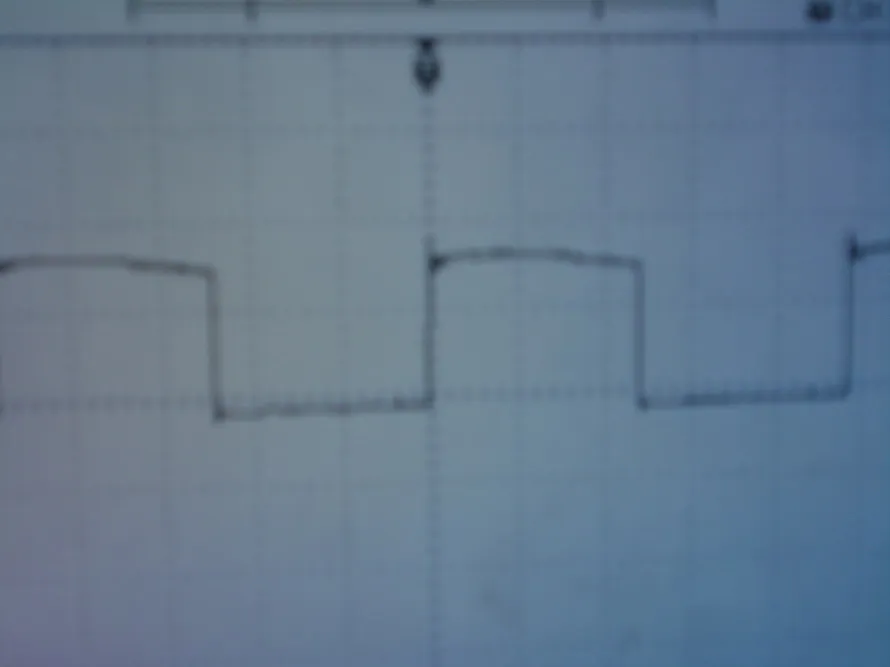

驅動波

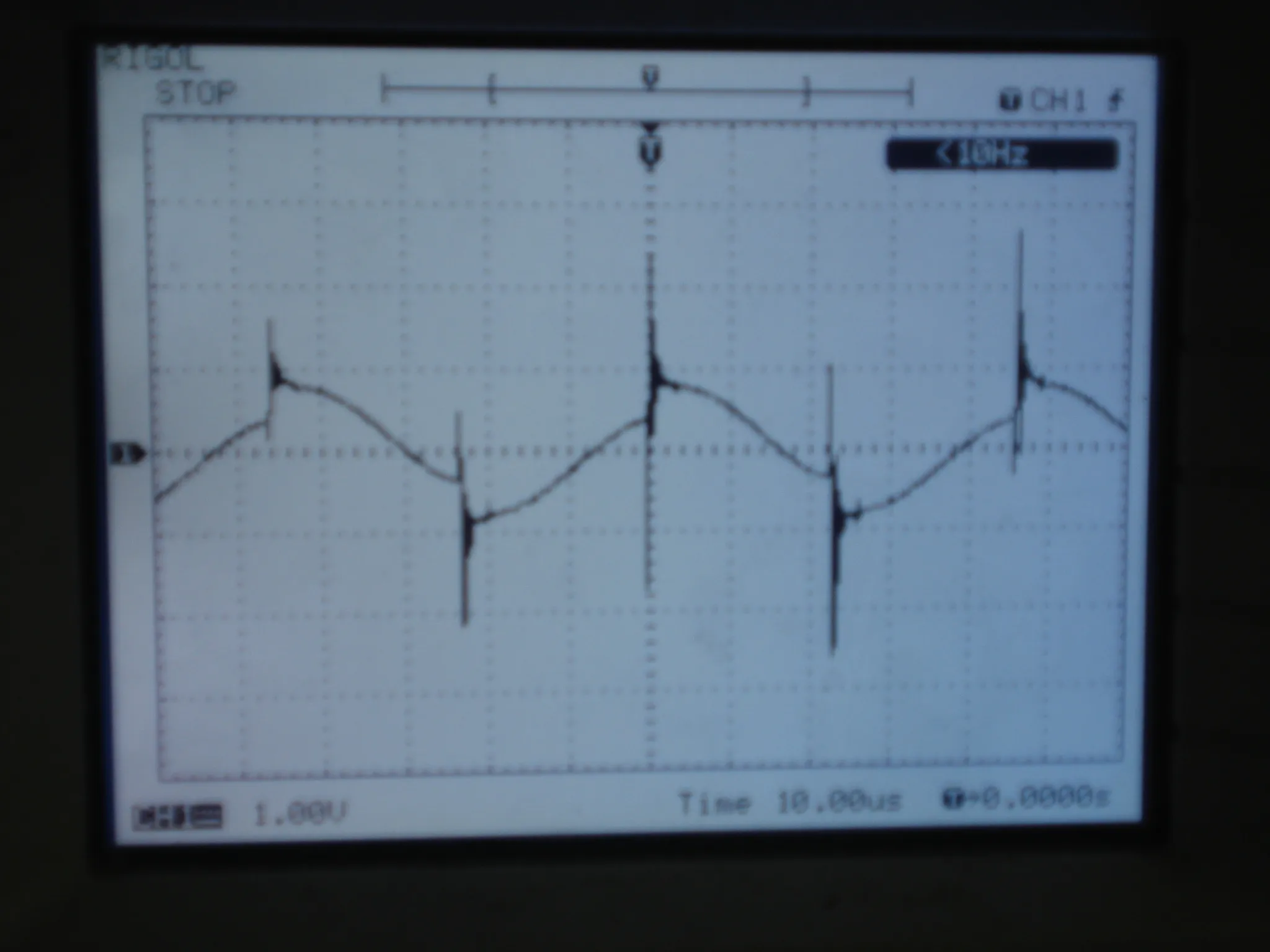

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211985829.jpg');}" onmousewheel="return imgzoom(this);">電流波型

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211985944.jpg');}" onmousewheel="return imgzoom(this);">

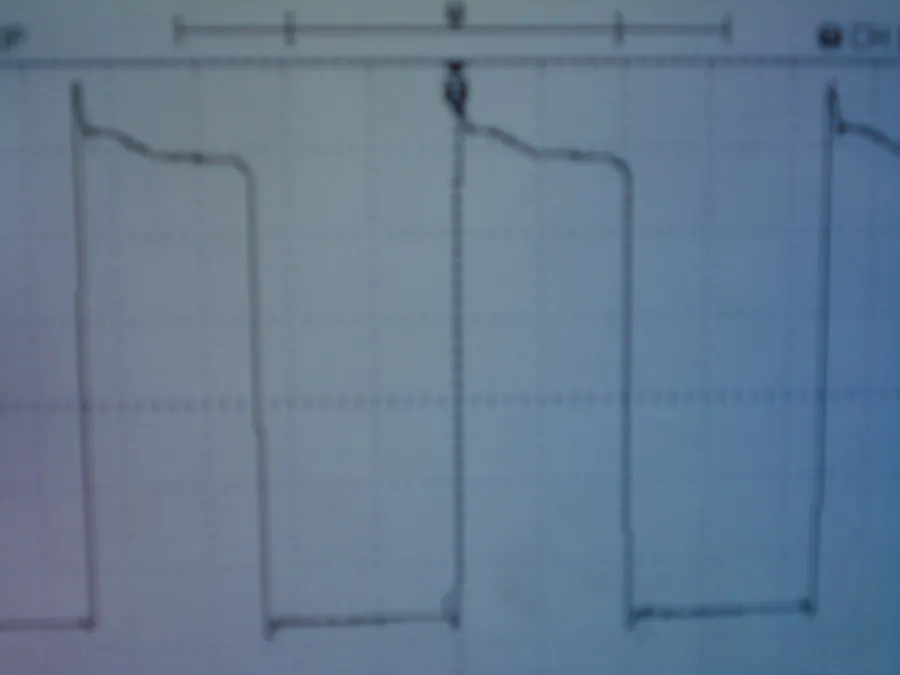

VCE波型

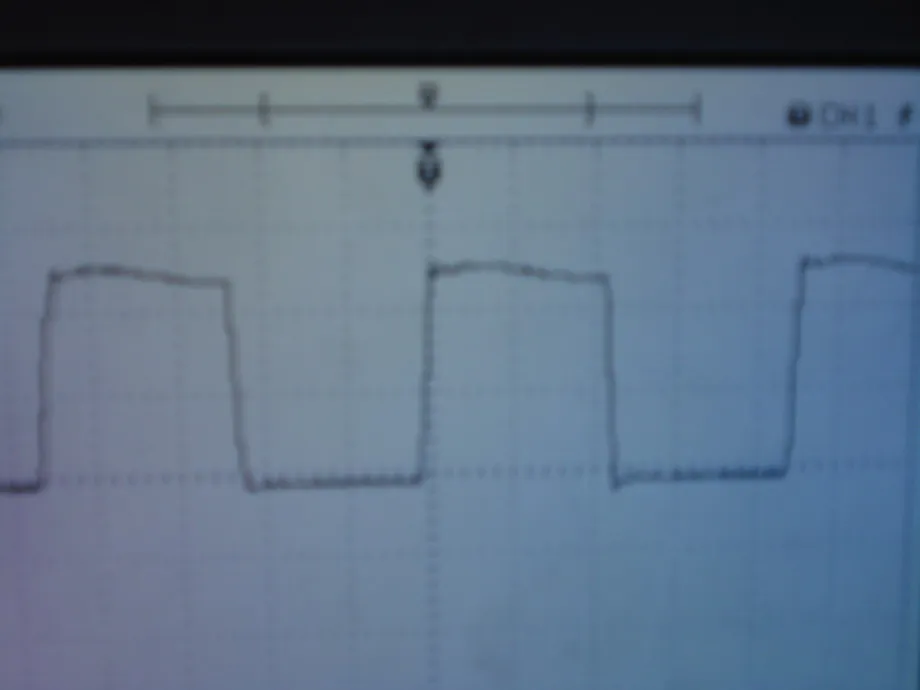

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2440271211986035.jpg');}" onmousewheel="return imgzoom(this);">調整后的VCE波

各們請指點!!!!!!

這電流波形是不是最大功率時的波形?請貼出最大功率和最小功率時的電流波形出來看看

線圈阻抗太小,樓主為了保證5KW的功率只能讓主回路在嚴重失諧的狀態下工作.

xiekui 可以告訴我要怎樣調諧振嗎?小弟剛入行,還有好多東西不懂,請指教啊,謝謝!!!!

上面那個電流波型就是最大電流的波型

電流波形亂七八糟

改變激勵頻率看電流波形,不就有改進的方向了嗎?

問題激勵頻率我也不知是怎樣調的,用示波器測哪可以測出來,謝謝你說詳細點好嗎?感激不盡啊

激勵頻率不能調節,你是如何調功的?難道半橋電路與單管一樣調脈寬來調功嗎?

先理論上計算出諧振頻率是多少.比如是20KHz,再用稍高的頻率驅動它.比如是25KHz,再慢慢把頻率降低至20KHz左右,電流波形一般就是正弦波了.

你的電感量太小了,你可以把電壓波形與電流波形對比一下,看一下他們二者的相位關系,應該是電壓稍稍超前才對,把電感量加大吧!

我加大電感量(如60UH),可功率上不去啊,只有15A的電流,我今天調整了一下電容(1.19UF),還調整了IGBT的CE之間的電容(0.088UF),工作了半個多小時,溫度在98度,這樣正常嗎?

之前的一兩分鐘就上到90度了

你的電流與電壓的相位看過嗎?電流的大小與那沒有關系的,我都遇到過這種情況的,看你的電流波形就是工作在容性區的減小電容量,加大電感量才行!
