請大家給我看看這個電路!這個電路有什么作用?
全部回復(8)
正序查看
倒序查看
@guangsan
應該是0—2.5輸出-52.5-5輸出55到0.7輸出50.7-0輸出-5
樓主用的是比較器,又無上拉電阻,且有下拉電阻,不管輸入是什么樣的,輸出電壓都接近或等于V-.如果下拉電阻改接5V,且V-為0V即接地就是個"_|-|_"波形,電壓0-<2.5V輸出低電平.2.5-6->0.5(1N4148的壓降)時為高電平.0.5-0V時輸出低電平.
最簡單就是用仿真軟件來仿真,這樣就會很容易解決問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/535981210862262.jpg');}" onmousewheel="return imgzoom(this);">

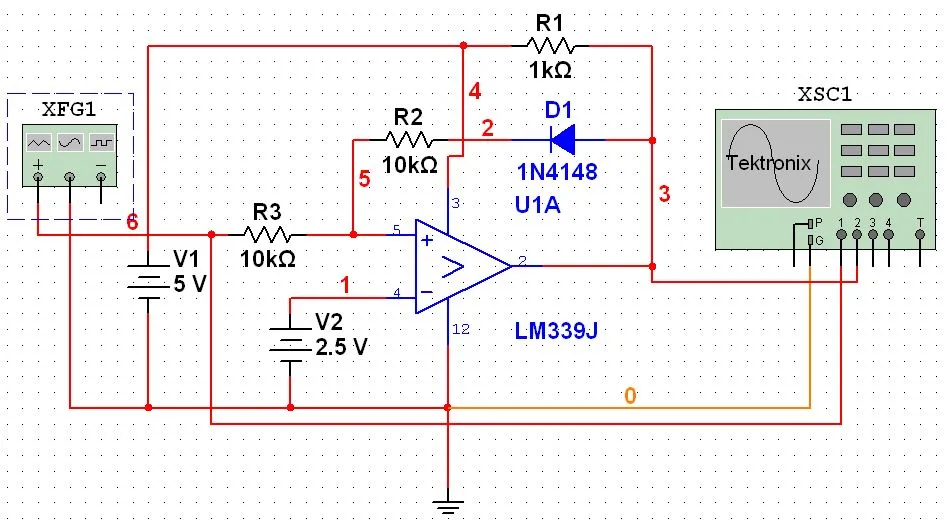

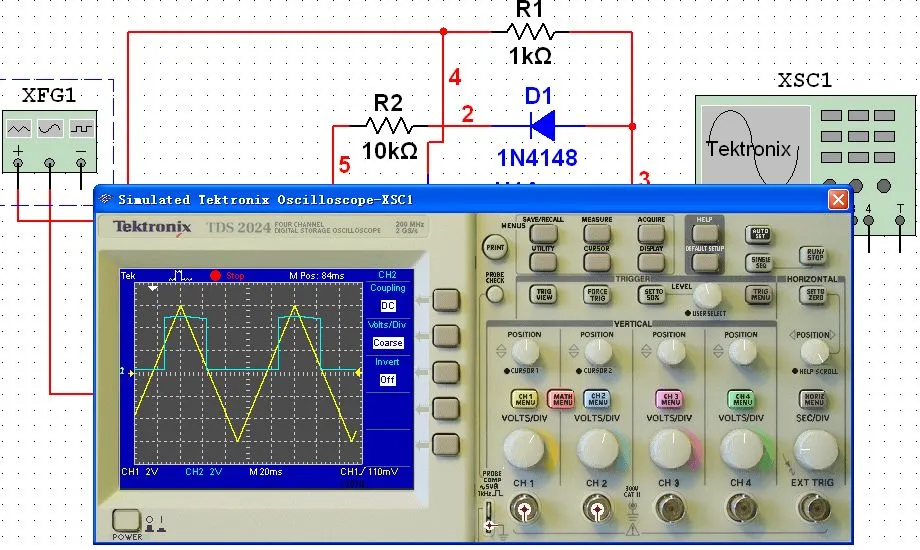

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/535981210862277.jpg');}" onmousewheel="return imgzoom(this);">在上圖中我把上拉電阻改為1K,100R在仿真軟件中LM339下拉的電流不足,造成低電平電壓偏高.
最簡單就是用仿真軟件來仿真,這樣就會很容易解決問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/535981210862262.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/535981210862277.jpg');}" onmousewheel="return imgzoom(this);">在上圖中我把上拉電阻改為1K,100R在仿真軟件中LM339下拉的電流不足,造成低電平電壓偏高. 0
回復
@pangjihao
樓主用的是比較器,又無上拉電阻,且有下拉電阻,不管輸入是什么樣的,輸出電壓都接近或等于V-.如果下拉電阻改接5V,且V-為0V即接地就是個"_|-|_"波形,電壓0-0.5(1N4148的壓降)時為高電平.0.5-0V時輸出低電平.最簡單就是用仿真軟件來仿真,這樣就會很容易解決問題[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/535981210862262.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/535981210862277.jpg');}"onmousewheel="returnimgzoom(this);">在上圖中我把上拉電阻改為1K,100R在仿真軟件中LM339下拉的電流不足,造成低電平電壓偏高.
樓上的朋友用的是什么仿真軟件啊??
0
回復
@pangjihao
樓主用的是比較器,又無上拉電阻,且有下拉電阻,不管輸入是什么樣的,輸出電壓都接近或等于V-.如果下拉電阻改接5V,且V-為0V即接地就是個"_|-|_"波形,電壓0-0.5(1N4148的壓降)時為高電平.0.5-0V時輸出低電平.最簡單就是用仿真軟件來仿真,這樣就會很容易解決問題[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/535981210862262.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/535981210862277.jpg');}"onmousewheel="returnimgzoom(this);">在上圖中我把上拉電阻改為1K,100R在仿真軟件中LM339下拉的電流不足,造成低電平電壓偏高.
你們兩個的圖都不一樣啊!我用過一段時間Multisim8,有好多東西都仿不出來,高版本的沒有用過,因為沒有破解版.不知道你那里有沒有啊
