用3525驅動的一個推挽變壓器,工作頻率40K,看電流波形飽和了,用的是EE19的磁芯,輸入電壓DC15V,功率15W,初級圈數10匝,燒了幾次管子了.
現在把工作頻率提高到60K波形好了不飽和了,但是變壓器熱的厲害,大概有60°多吧,帶了點輕載,而且次級整流管也熱的厲害,MOS管不熱.現在想把變壓器初級圈數增加到15匝再試試,不知道會怎么樣.
第一次做推挽,請各位幫忙啊,怎樣才能讓變壓器不飽和溫度也降下來啊.
推挽飽和了!!!
全部回復(11)
正序查看
倒序查看
@yangchunzheng
我手繞了個變壓器加了點氣息,但是效果并沒有改善太多,反倒是變壓器燙的更明顯.

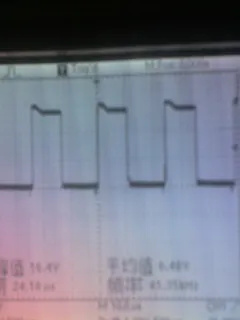

40K時3525的驅動波形和初級電流波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391209861155.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391209861155.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yangchunzheng

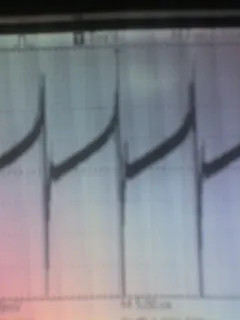

40K時3525的驅動波形和初級電流波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2265391209861155.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391209861208.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yangchunzheng

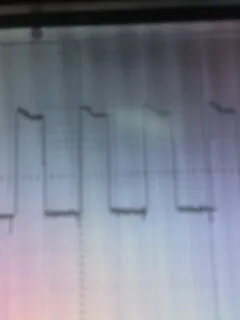

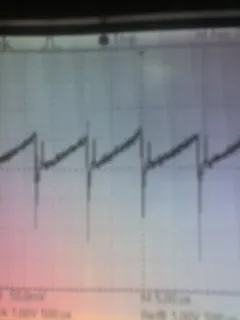

60K時驅動波形和電流波形,還想問下3525最大能驅動多大的管子,感覺我的驅動波形也不怎么好啊[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2265391209861267.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391209861294.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yangchunzheng
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2265391209861208.jpg');}"onmousewheel="returnimgzoom(this);">
60K時驅動波形和電流波形,還想問下3525最大能驅動多大的管子,感覺我的驅動波形也不怎么好啊
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391209861267.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391209861267.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yangchunzheng
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2265391209861294.jpg');}"onmousewheel="returnimgzoom(this);">
高手們幫幫啊,急死了!
0
回復
@erjizhan
改了以后有什么情況?
增加了初級匝數,提高一點頻率和開了一點氣息
輕載時初級電流波形如圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391210068733.gif');}" onmousewheel="return imgzoom(this);">
輕載時初級電流波形如圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391210068733.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@yangchunzheng
增加了初級匝數,提高一點頻率和開了一點氣息輕載時初級電流波形如圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/65/2265391210068733.gif');}"onmousewheel="returnimgzoom(this);">
加大負載時波形,請指教!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391210068776.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2265391210068776.gif');}" onmousewheel="return imgzoom(this);"> 0
