沒人頂?自己頂一下!
   在 UPS的 并 聯 技 術 中 , 最 重 要 的 一 點 就 是 要 保 證 各 個 并 聯 模 塊 的 功 率 分 配 要 均 勻 , 也 就 是 各 個 模 塊 要 達 到 均 流 的 要 求.
   UPS的 并 聯 比 一 般 的 直 流 電 源 并 聯 要 復 雜 得 多 , 它 必 須 滿 足 以 下 3個 條 件 :
    1) 各 個 模 塊 的 輸 出 電 壓 的 幅 值 必 須 相 等 ;
    2) 各 個 模 塊 的 輸 出 電 壓 的 頻 率 必 須 相 同 ;
    3) 各 個 模 塊 的 輸 出 電 壓 的 相 位 必 須 一 致 .

其實以上幾點是并聯最基本的東西,但不是并聯技術最重要的.重要的是采用什么并聯技術,各模塊之間如何調整,是采用主從還是民主均流等.

自己再頂!
   郝先生說的不錯,但三同是必要條件.下面本人摘錄一下有關并聯方面的資料與大家共同學習,不當之處批評指正.
    為了滿足逆變器并聯所必須的條件 ,各種并聯控制方案相應被提出 .主要有集中控制 ,主從式控制 、分散式并聯 , 無互聯線控制等方案 .

在多個逆變器的并聯運行控制中,不僅需要對每個逆變器的運行參數(如輸入電壓、中間變量、輸出電壓和電流等)進行大量的數據采集和實時處理,還要在各逆變器之間進行數據通訊和相應的處理,因而對控制器提出了比較高的性能要求.數字信號處理器(Digital Signal Processor, DSP)由于具有高速、強大的數據處理能力、豐富的內部資源和方便靈活的外部接口,近年來在很多領域獲得了越來越廣泛的應用.

1.1 多個逆變器并聯運行的條件
   逆變器是將直流電轉換成交流電的電能變換器.多個逆變器并聯運行的必要條件是各個逆變器的交流輸出電壓要保持嚴格地同頻率、同相位、等幅值.只有滿足這些條件,才能夠使負載電流和功率在各個逆變器之間均衡分配.然而,在現實條件下,由于不同逆變器之間存在的各種參數差異,以及各種干擾的影響都在所難免,從而會在各個逆變器之間產生環流,導致負載分配不均恒,甚至燒毀逆變器.因而必須對每個逆變器的運行進行嚴格的控制,有效地抑制環流,才能達到良好的并聯運行效果.其中最主要的是對輸出電壓的相位和幅值兩個方面的控制.理論分析表明[1]:在輸出電壓和輸出阻抗一定的條件下,并聯運行的多逆變器供電系統中,各逆變器輸出的無功功率差僅取決于它們的輸出電壓的幅值差;各逆變器輸出的有功功率差則主要取決于它們的輸出電壓的相位差,而且很小的相位差即可引起很大的有功功率的不均衡.以此為依據,控制系統的主要控制任務就是控制逆變器的輸出電壓幅值和相位.

這位兄臺,從那里看到了這樣精粹的理論,可否告知?謝謝!!

請大家再頂!!!

沒人頂,自己在來一下!
    對串并聯補償式在線UPS來說,并機比傳統雙變換式UPS要容易的多.由于參與并聯運行的所有在線UPS都同時工作在電電網的頻率,相位,和電壓下,具有相同的頻率,相位和電壓值,所以并聯擴容只需解決負載電流的合理均流問題.

主從式控制模塊化UPS相對來說實現比較簡單!
  [img]/bbs/u/

這是哪家的產品,里面的具體實現可否介紹一下?

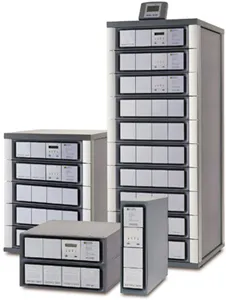

我公司有瑞士能威的模塊化UPS

法國的!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110861242.jpg');}" onmousewheel="return imgzoom(this);">

什么控制方式?又沒仿的可能?

非常感謝大林,東方電源頂了這么兩下!!!

我也來頂兩下;

以下是我公司代理的瑞士能威三相模塊化UPS電源

20KVA-40KVA的模塊,重量為49-56KG.需要配相應的機柜才可以使用.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1110877887.jpg');}" onmousewheel="return imgzoom(this);">

我也給老朋友來頂一下吧,目前在國內銷售模塊化可并聯UPS主要有以下幾個品牌,一個是:東方電源提到的瑞士的NEWAVE,在上海有辦事處.另一個是以色列的咖瑪創力,在廣州有辦事處,北京有代理.另外就是法國索克曼的.APC和POWERWARE美國勁達也有這樣的產品.國產的主要有山特新推出的,(KSD的和山特的基本相同).艾默生的現在也在推這樣的產品.

補充:北京聯能科技有限公司生產的DUT—5000系列模塊也是可實現并聯的.

再補充:如果把聯能這樣的品牌也算上那就更多了,北京聯能(兆唐),河北信力隆,石家莊國耀,深圳圣微,北京動力源北海新未來等等很多很多,我也數不清楚

同意郝先生的觀點,我們主要要了解國外的品牌,學習他們的技術,工藝.

據了解愛克賽 (POWERWARE)9315是無線并機的機型,它是否是屬串并聯補償在線式UPS.

第一:北京聯能,我知道你們的東東不咋滴.
第二:愛克賽9315不屬于模塊化UPS,我們在討論的是模塊化UPS.

你們公司是否有模塊化UPS機型?

  與傳統雙轉換UPS相比,它具有更多的優點:

  ●模塊化,首創三相雙轉換模塊設計,每個模塊內都裝有整個UPS電源與控制電路,包括整流器、逆變器、靜態旁路開關及附屬的控制電路、CPU主控板.相同或不同功率的模塊可以任意組合.

  ●冗余,為關鍵負載電源保護的可用性設立新的標準,獨特的NEWAVE冗余并機技術使設備避免了單一故障點,確保了電源的最高可用性.

  ●可擴展性,模塊可以不限制數量地進行并聯使用.

  ●換效率高達96%意味著較少的能源浪費;采用電子式調整技術使輸入功率因數接近1及較低的諧波失真度;噪音隨負載變換自動調節;極低波紋電壓的充電器,避免電池在充電時過熱,延長了電池的使用壽命,而它的溫度補償功能使充電器的充電電壓隨溫度的變化自動調節.

  ●每個UPS模塊均有獨立的管理顯示屏,以模擬方框圖顯示系統工作狀態,也有用于監控、事件記錄和故障診斷的LCD顯示,有用于單個模塊和并機系統的按鈕,任一電源管理顯示屏都能管理整個并機系統.

有啊
就是我發的那款瑞士能威三相模塊化UPS電源

POWERWARE的9315并聯技術是采用的無線并聯技術,在機器之間沒有任何通訊線,每臺機器只靠調整自己的輸出達到同步,即"熱同步"技術.是在線雙變換技術,關于串并聯補償我想說一些我的認識,在80年代美國勁達開始使用該技術,大約在95年左右就不再生產那樣的機器,丹麥的秀康一直在推廣那種技術.

希望東方電源能給我們講講什么是模塊化UPS.

收到我發的郵件嗎?

是代理它們的產品吧?,是屬于雙變換嗎?

沒收到啊

1KVA的主板,控制板的原理圖.

不好意思,各位我不太懂技術所以不好給大家講什么是模塊化UPS的技術.
