空載損耗比較大,有40W,但是整機效率比較高能到91%,如果問題解決了,我就把解決方法發上來,誰有好的建議可以說一下,讓我參考一下啊

電流波形上的毛刺和空載功耗大可能是由同一個原因引起的,雖然電壓波形正常,但可能是處在臨界狀態,還沒有表現出來.我估計是電感的問題.另外你的調制頻率是多少?母線電壓是多少?功率是多大?波形照片?否則沒法幫你.

調制頻率為20K,母線電壓360V,不帶負載時就可以發現電流波形有尖刺,滿負載功率是1000W,照片晚上傳,因為示波器是低頻的,所以看到的尖刺不明顯,但是可以看出波形的尖刺

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2407511209689656.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2407511209689682.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2407511209689710.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2407511209689727.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/65/2407511209689742.jpg');}" onmousewheel="return imgzoom(this);">

電流是用電阻取樣,還是用電流互感器取樣?
電感是什么材料?

第一次傳圖片,效果不太好,見諒,我來說明一下這幾張圖片
黃色的是電壓波形,粉色的是電流波形

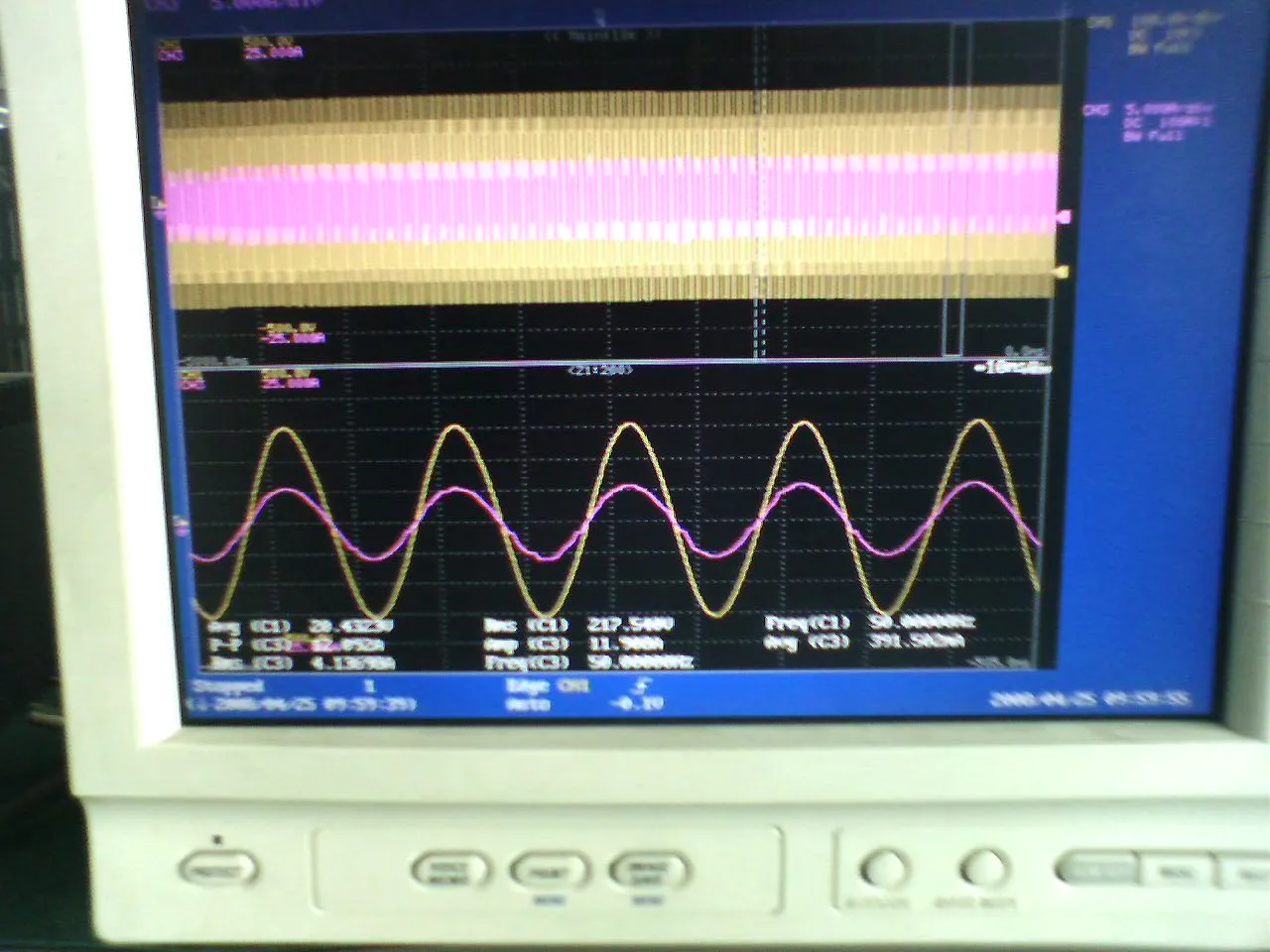

第一張是帶負載時的電壓電流波形,

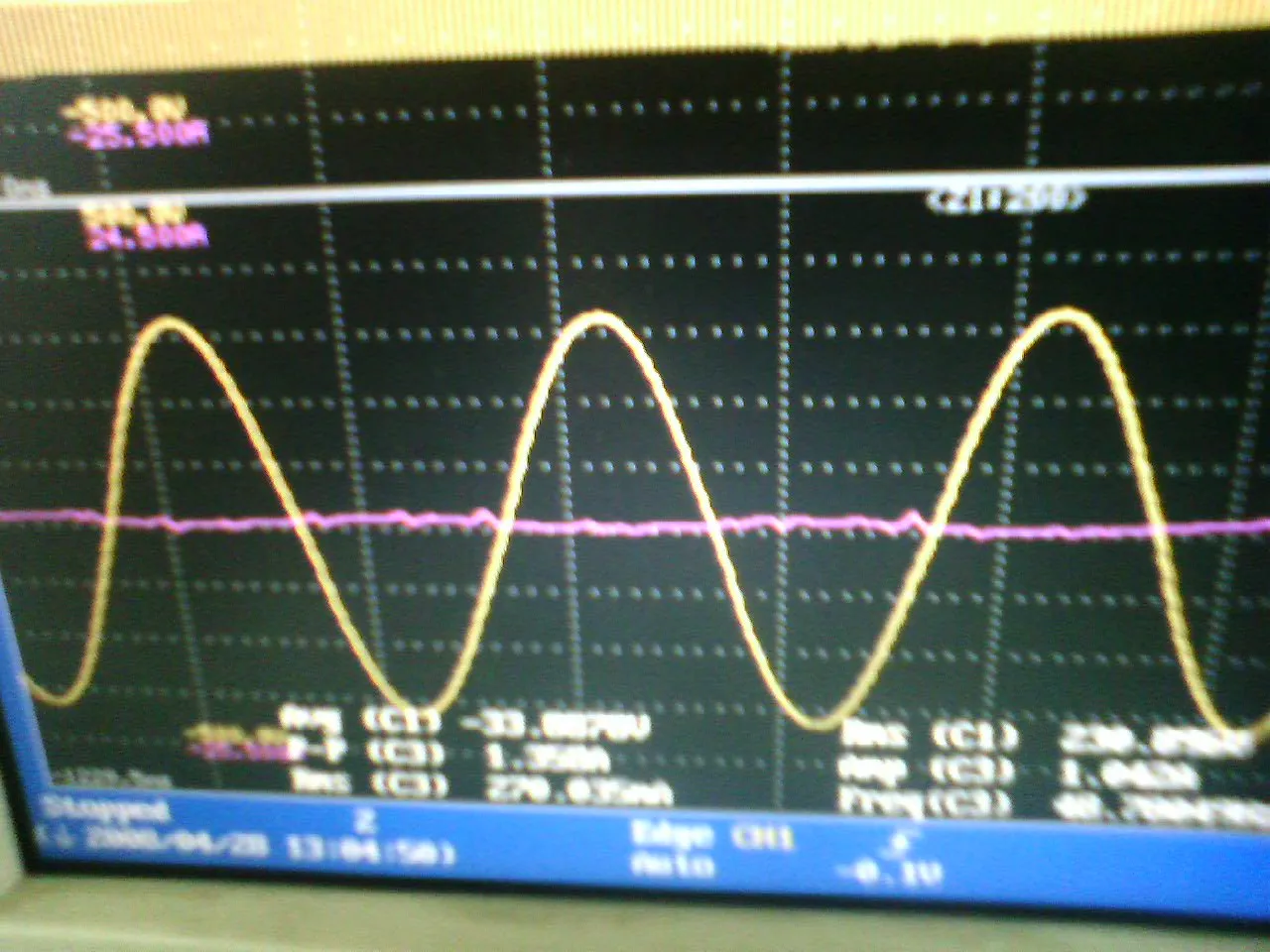

第二張沒帶負載時電流波形就有這種尖刺

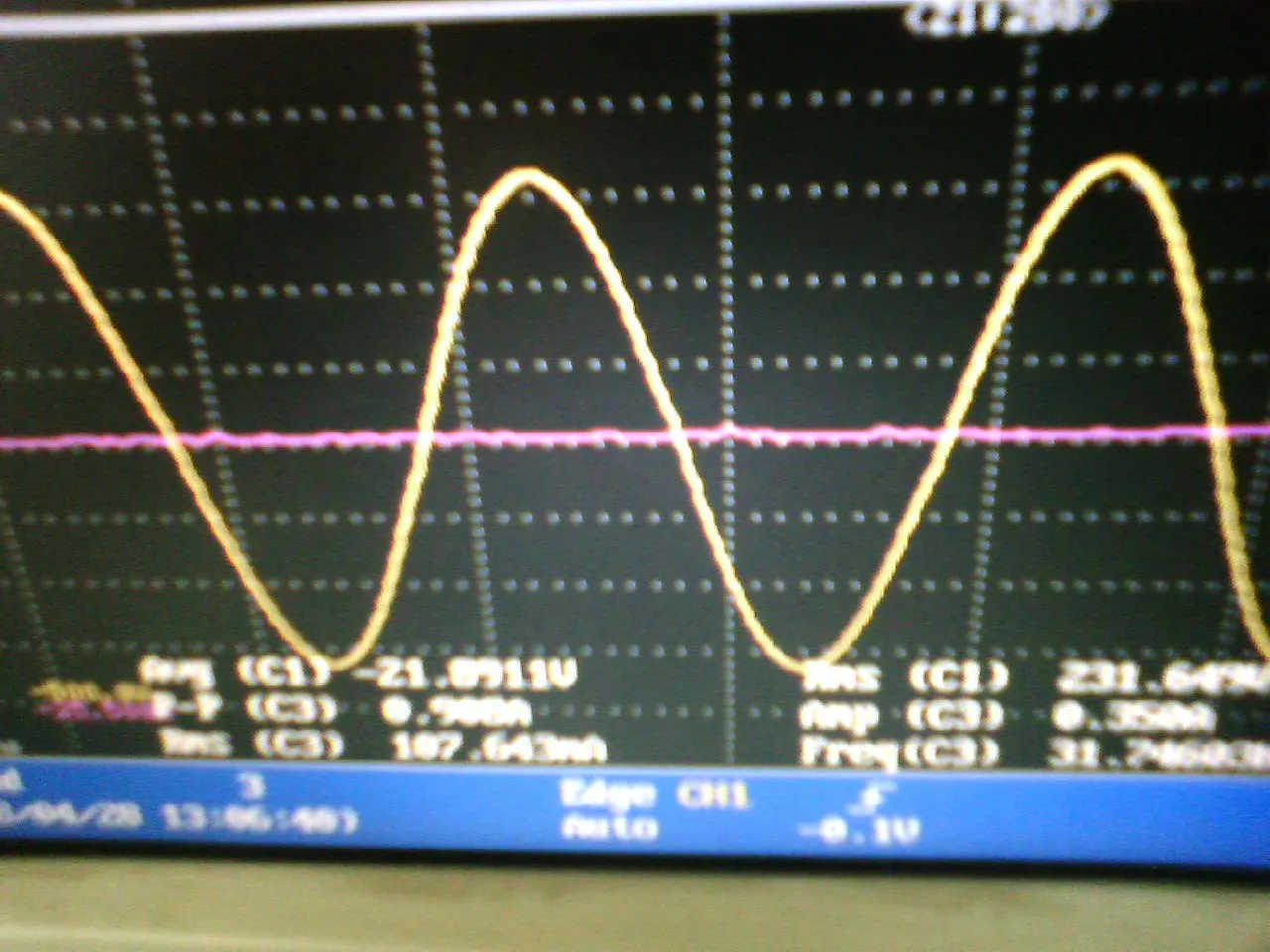

第三張和第二張一樣

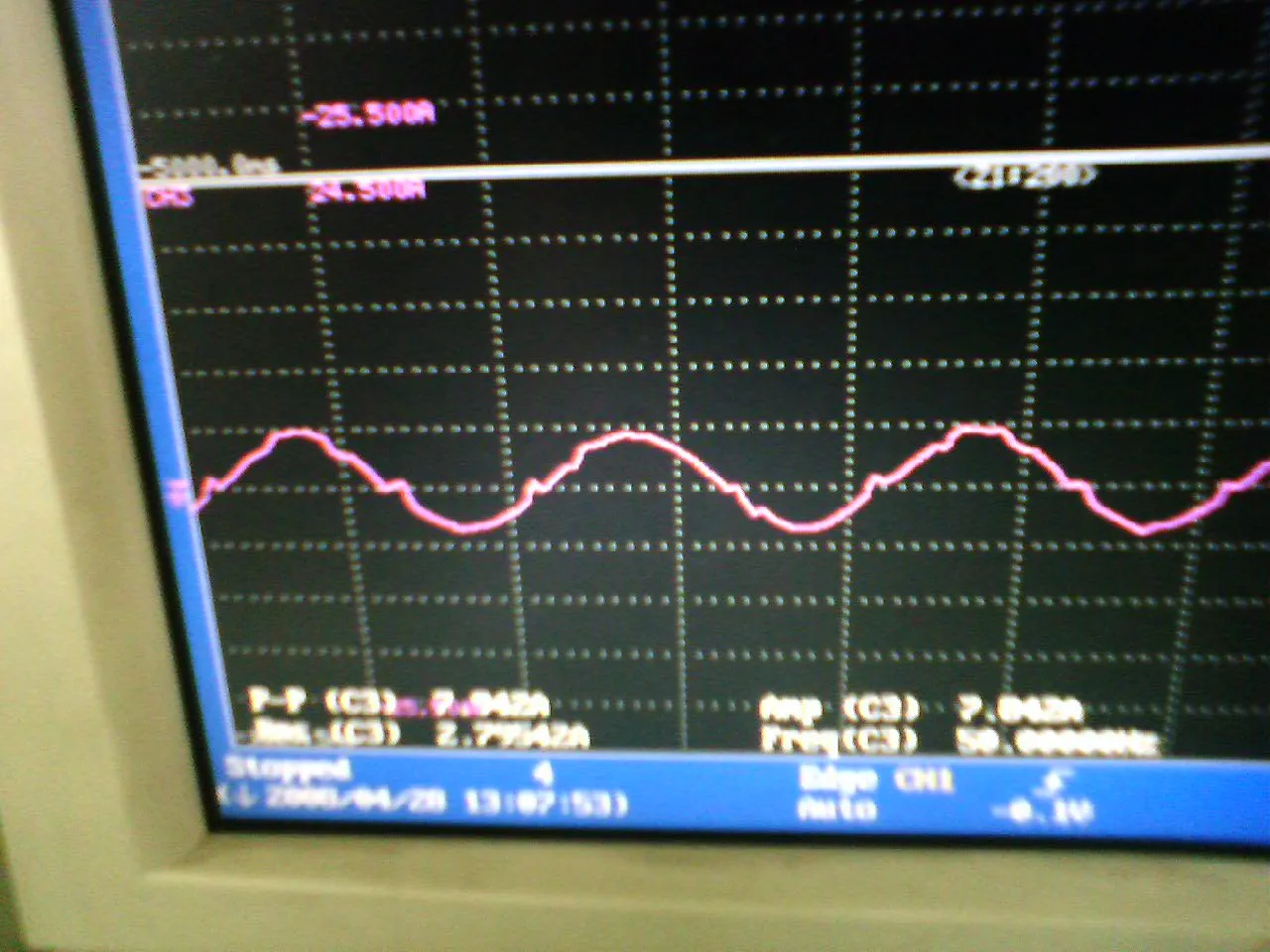

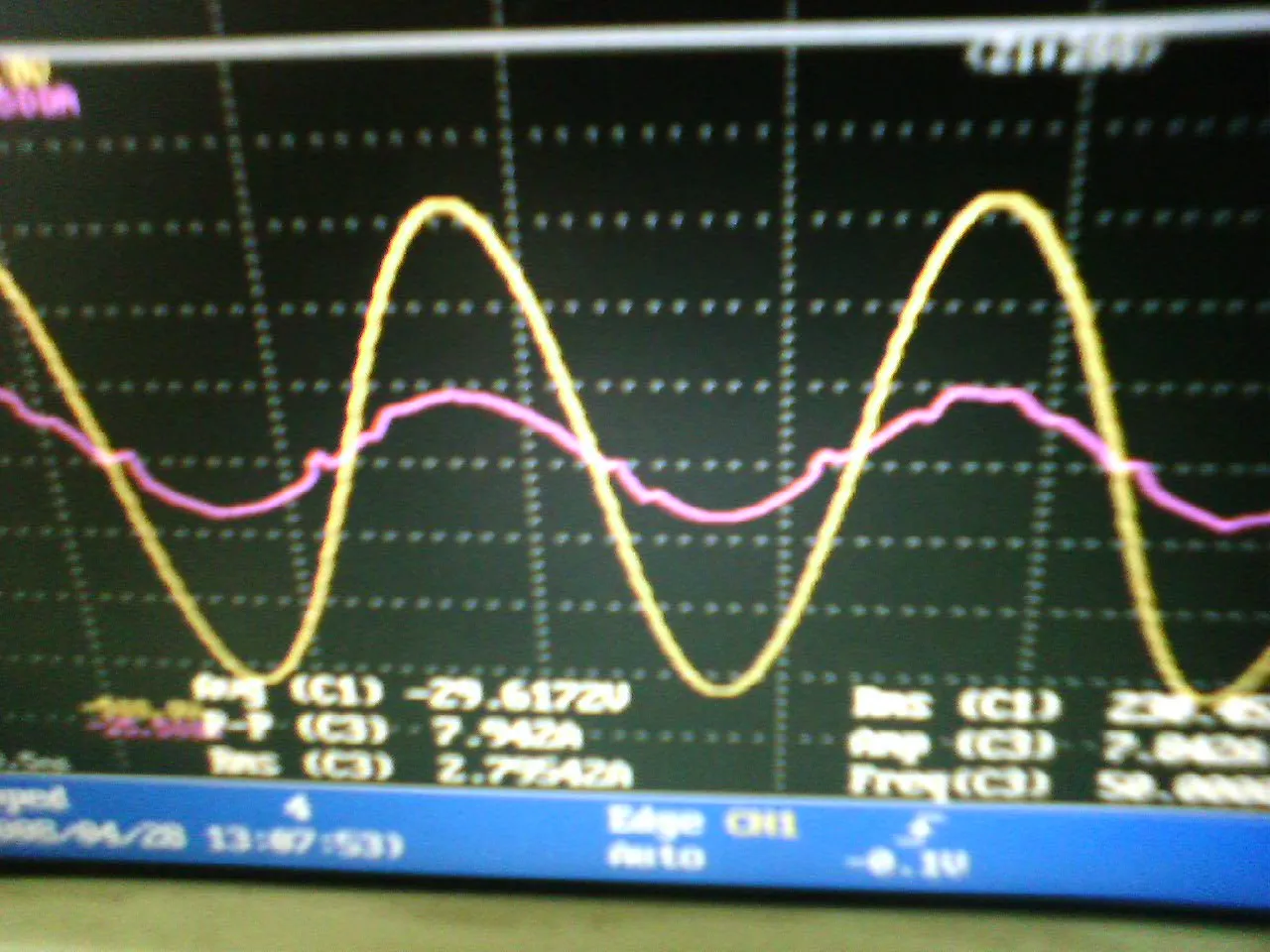

第四張和第五張一樣,只是第五張只有電流波形
因為示波器是低頻的,所以看到的尖刺比較低,但是從波形上能看出來這種尖刺的趨勢
請各位大蝦幫忙解決一下

電流時用互感器取樣,大電流都用互感器的

濾波電感是什么材料的?

你先看看是不是電流互感器的問題.

這里的電流波形是在輸出端,用示波器的電流鉗形表測的,這和電流互感器沒關系的.電流互感器采樣的電流經過處理后送到控制芯片,用于功率顯示

你沒帶負載的時候怎么會有輸出電流波形呢?

不帶負載應該是直線,但是從第2張照片上看有尖刺,沒有正弦波形的,貼第2張波形的目的是想說明出現這種尖刺不是負載引起的

我說的電流互感器就是指你探測這個電流波形的探頭,你還沒明白我的意思.既然不帶負載了,就沒有電流波形,你現在明明是干擾信號.你可以再用其它方法探測帶載電流,比如用電阻取樣試試.


電流探頭是示波器自帶的,是什么材料的就不清楚了,明天就試試電阻取樣,有什么消息明天告訴大家

大概知道是什么原因造成的了,這個問題不好解決,暫時有別的任務要去做,這個問題要暫時擱置一下,有時間再回來弄.謝謝大家的幫忙,謝謝正弦芯老師的指導,等問題解決后就把解決方法發上來
