TL494應用電路的疑惑
圖中R1是怎么算出來的啊,A點與地之間接一個0.1電阻,是做電流反饋用的吧?
全部回復(10)
正序查看
倒序查看
@sunrise
做過流保護用,494的14輸出5V的基準電壓,由5.1K電阻與R1分壓,設定一保護電流值,計算出0.1歐電阻上的壓降,讓5.1K電阻與R1的分壓等于這一壓降.

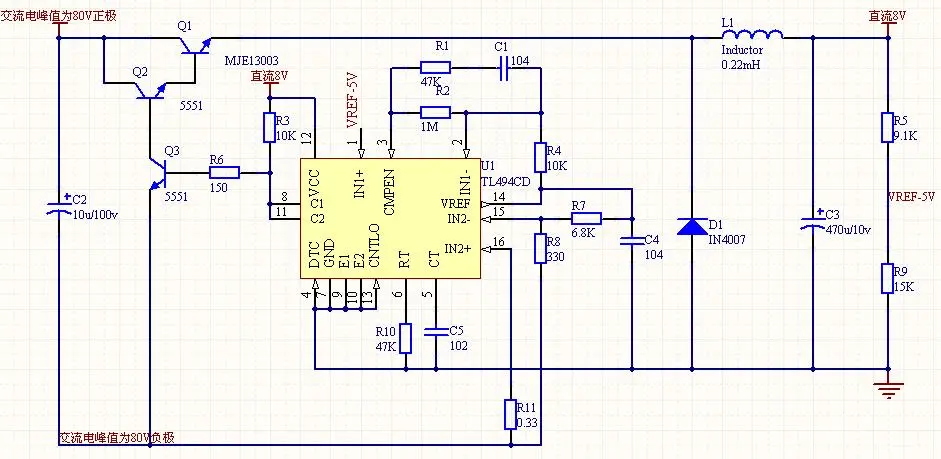

設計如下圖,現(xiàn)在就是輸入峰值18V左右的交流,但輸出-0.7V不知道怎么回事?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2082271208086834.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/64/2082271208086834.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@luanxuezm
設計如下圖,現(xiàn)在就是輸入峰值18V左右的交流,但輸出-0.7V不知道怎么回事?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/2082271208086834.jpg');}"onmousewheel="returnimgzoom(this);">
一個關鍵的東西你還沒加上,開關管怎么可能導通呢?開關管沒有偏置電阻.呵呵
0
回復
@luanxuezm
設計如下圖,現(xiàn)在就是輸入峰值18V左右的交流,但輸出-0.7V不知道怎么回事?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/64/2082271208086834.jpg');}"onmousewheel="returnimgzoom(this);">
交流電需整流,LOQ1說的對,需加偏壓或改用PNP管.
0
