請教各位大蝦一個很菜的問題,我剛入行,謝謝大家!

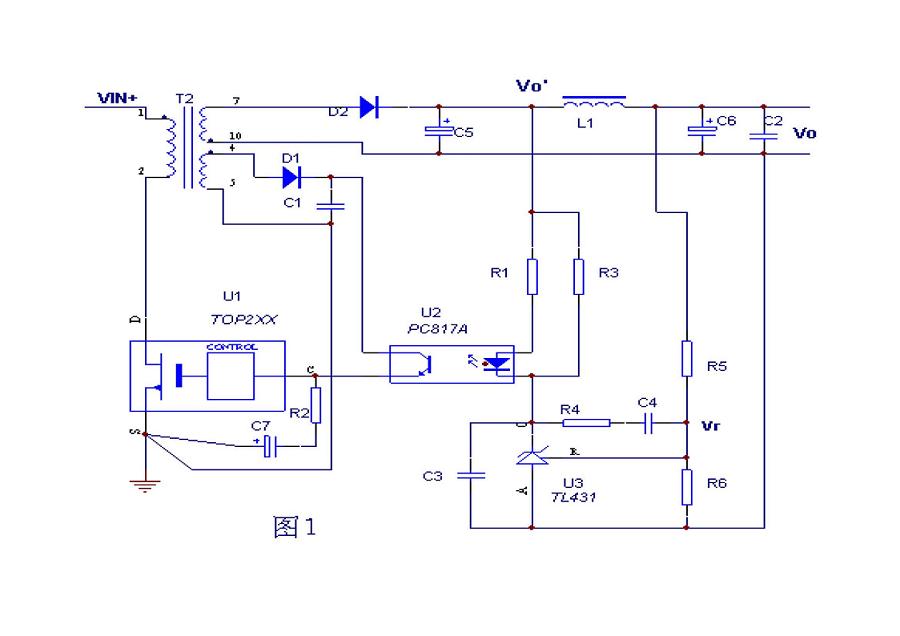

在這個電路圖中,我使用的光耦是PC817B,運放是TL431,請問該電路圖中R1,R3,R4,C4的設計計算方法,哪位大師能指教一下?
全部回復(12)
正序查看
倒序查看
2005-02-16 10:58
之前論壇有過,請查找?
0
回復
jeil
LV.5
3
2005-02-16 12:04
@yahuazheng
之前論壇有過,請查找?
先謝謝,如何查找呀?
0
回復
2005-02-19 08:07
@jeil
先謝謝,如何查找呀?
請看!1108771623.doc
0
回復
rdrj
LV.6
5
2005-02-19 09:46
R1=Vo/I(I:光耦的電流.)
R3不用可以的
R4100R以上吧
0
回復
rdrj
LV.6
6
2005-02-19 09:47
@rdrj
R1=Vo/I(I:光耦的電流.)R3不用可以的R4100R以上吧
光耦的電流10Ma左右即可
0
回復
jeil
LV.5
7
2005-02-23 10:12
@rdrj
光耦的電流10Ma左右即可
謝謝!
0
回復
luonh
LV.3
8
2005-02-23 15:09
光耦的電流5Ma即可 .R3一定要的!
0
回復
2005-02-23 15:21
R4、C4和反饋環的穩定性有關系,其實就是PI調節器.
0
回復
jeil
LV.5
10
2005-02-23 15:42
@carl_cathy
R4、C4和反饋環的穩定性有關系,其實就是PI調節器.
PI調節器是什么東西呀?
0
回復
cuke
LV.5
11
2005-02-23 15:50
@jeil
PI調節器是什么東西呀?
比例?
積分?
0
回復
emaxsunny
LV.1
12
2005-02-23 19:27
@cuke
比例?積分?
是積分,R4,C4選擇適當,可使電路的調整速度和穩定度達到比較理想的狀態!
0
回復
icelgb
LV.4
13
2005-02-23 19:39
@luonh
光耦的電流5Ma即可.R3一定要的!
為什么一定要?我見過的很多都沒有呢?謝謝!
0
