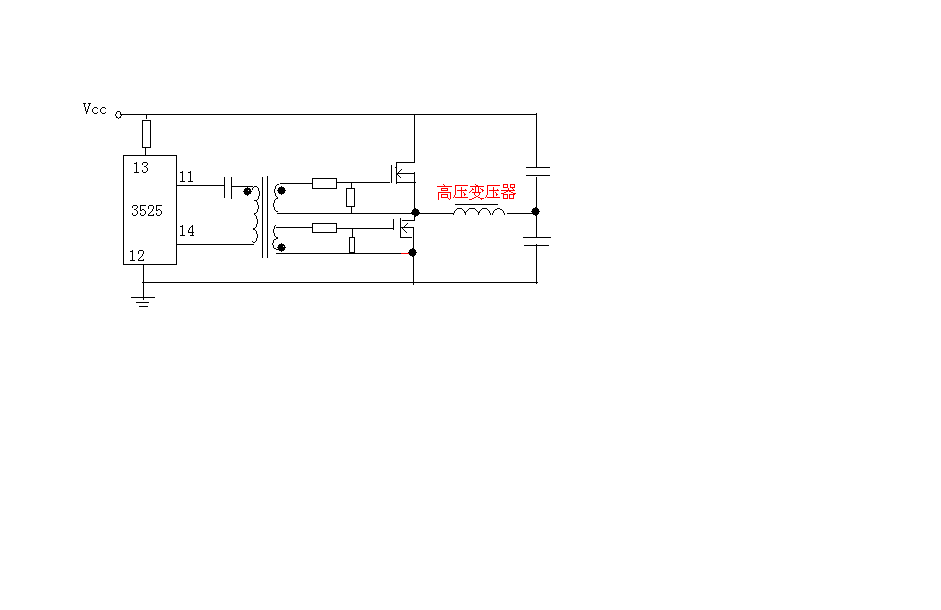

3525做的半橋電路,功率輸出有問題??

我用3525做了半橋電源,輸入VCC在24DC,輸出有16KV,1mA,我把輸入VCC提高到40DC時輸出30KV,1mA,因為要求輸入VCC只能在24DC,那么該怎樣處理才能在24DC時就能輸出30KV,1mA呢??
我也調整了高壓變壓器的圈數,但是圈比太大場效應管發熱就變厲害了,除了這個方法還有那些好方法呢??
在這里先謝謝大家指點!!!

全部回復(16)

只看樓主

正序查看

倒序查看

pzdy

LV.6

2008-03-15 16:10

干嘛非得用半橋,這么低的VCC,用推挽不行嗎,驅動就簡單多了,輸出用雙變壓器串聯(注意相位).

回復

楚天?

LV.8

2008-03-15 21:52

半橋的確不適合低壓輸入.

回復

huang1983

LV.7

2008-03-16 15:38

@pzdy

干嘛非得用半橋,這么低的VCC,用推挽不行嗎,驅動就簡單多了,輸出用雙變壓器串聯(注意相位).

謝謝回復,我想PWM芯片就用3525,那么推挽輸出用雙變壓器串聯?這樣做的好處是??

回復

huang1983

LV.7

2008-03-16 15:41

@楚天?

半橋的確不適合低壓輸入.

恩,我想圖省事,因為我有現成的半橋板子,謝謝你,你看用推挽最好嗎??
我要是用3525,你看應該怎么做比較適合呢

回復

huang1983

LV.7

2008-03-16 15:50

@楚天?

半橋的確不適合低壓輸入.

能介紹一些推挽方式的電路嗎??
參照一下就好做一點了!!
謝謝!!

回復

huang1983

LV.7

2008-03-16 17:10

@楚天?

半橋的確不適合低壓輸入.

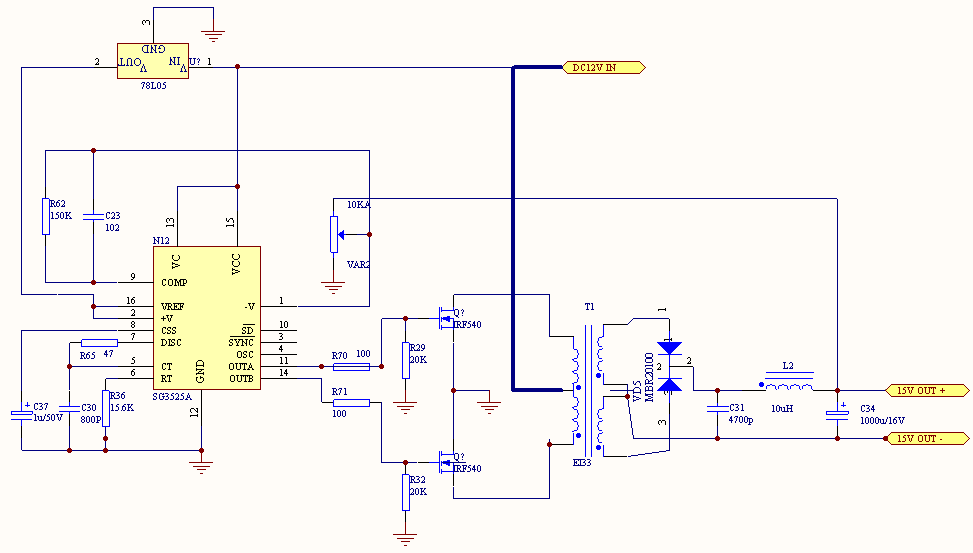

我仔細看了一下推挽,就按照這個電源來說吧,我這個功率只有30W左右,那么T1該選怎樣的磁芯呢,我的負載就是一個高壓變壓器的初級了,T1的次極后到高壓變壓器要怎么接呢??
請楚天兄與pzdy兄指點!!
非常感謝..

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/63/1522431205658341.gif');}" onmousewheel="return imgzoom(this);">

回復

pzdy

LV.6

2008-03-16 20:13

@huang1983

我仔細看了一下推挽,就按照這個電源來說吧,我這個功率只有30W左右,那么T1該選怎樣的磁芯呢,我的負載就是一個高壓變壓器的初級了,T1的次極后到高壓變壓器要怎么接呢??請楚天兄與pzdy兄指點!!非常感謝..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/63/1522431205658341.gif');}"onmousewheel="returnimgzoom(this);">

輸出30KV是AC還是DC?
