求SA7527變壓器參數
原理圖見附圖,做一個15V/1A的恒壓充電器,求變壓器的參數,現確定用EE19磁芯,有個大概的參數也行,新手一個,請大俠們多多幫助,謝謝
全部回復(15)
正序查看
倒序查看
@szevwell

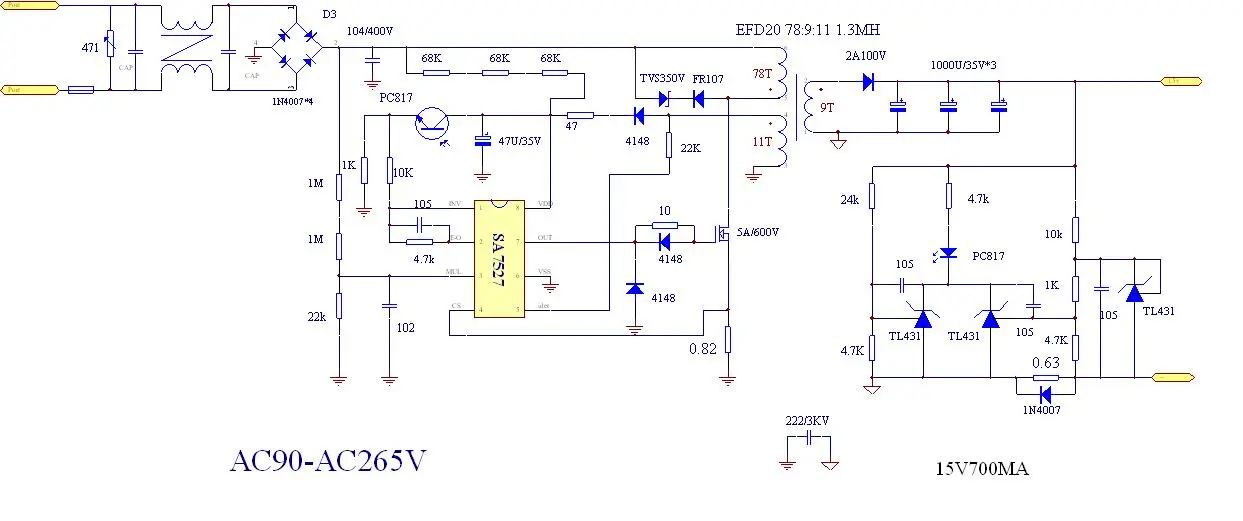

這個是15V/700MA恒流的,可參考一下!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/487871203586294.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@szevwell
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/487871203586294.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝支持,我參照一下,
0
回復
@謝誠
我用EER28變壓器做24V/1.7A恒流LED電源,變壓器參數怎么定?

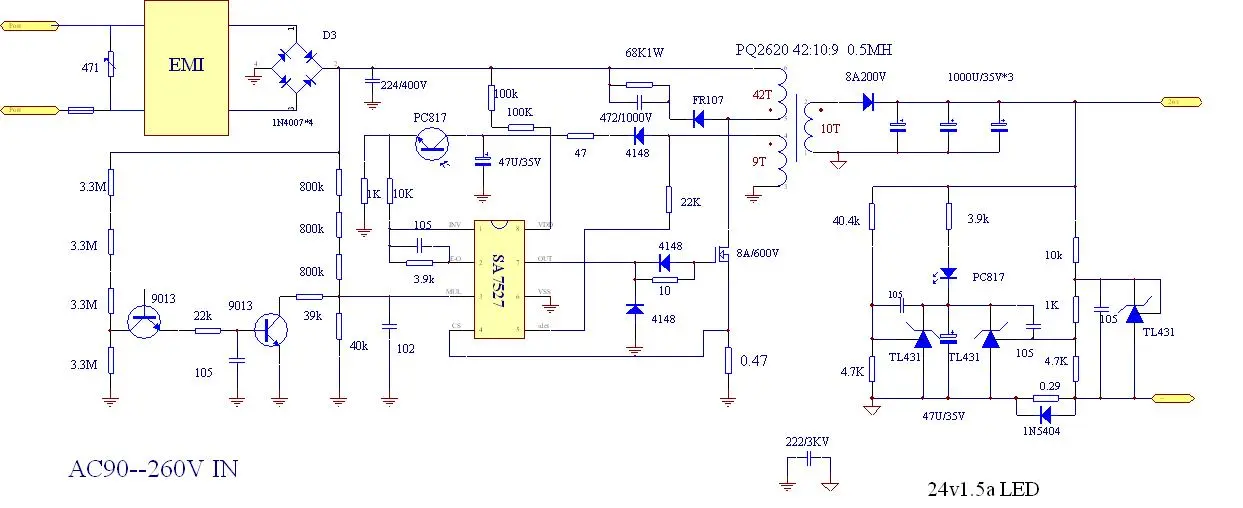

我們有24V/1.5A的可以參考一下!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/487871222246237.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/487871222246237.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@szevwell
我們有24V/1.5A的可以參考一下![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/487871222246237.jpg');}"onmousewheel="returnimgzoom(this);">
EER28磁心AE值為81,但PQ2620為119,我現在匝比是72/19/19,Lp為950uH,給點意見,謝謝!
0
回復
@szevwell
我們有24V/1.5A的可以參考一下![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/487871222246237.jpg');}"onmousewheel="returnimgzoom(this);">
我看了7527是CRM模式的 軍長是否可以跟我們說下變壓器參數的計算方法。怎么算最合適 我最近用了好幾個公司 算出來結構都相差太多 而且這顆IC是變頻的 頻率取多大好 怎么計算 謝謝
0
