請教通過工頻變壓器降壓后,在二次側的工頻狀態下,直接進行同步整流的方法.
市電AC220V通過變壓器變為為AC24V,再通過橋堆變為直流,如果負載電流10A,橋堆壓降1.6V,整流損耗16W,效率0.93.能不能直接通過同步整流獲得直流,以提高效率.請教各位高手,通過工頻變壓器降壓后,在二次側的工頻狀態下,直接進行同步整流的方法.
全部回復(7)
正序查看
倒序查看
有沒有分加呀?呵呵,開個玩笑.

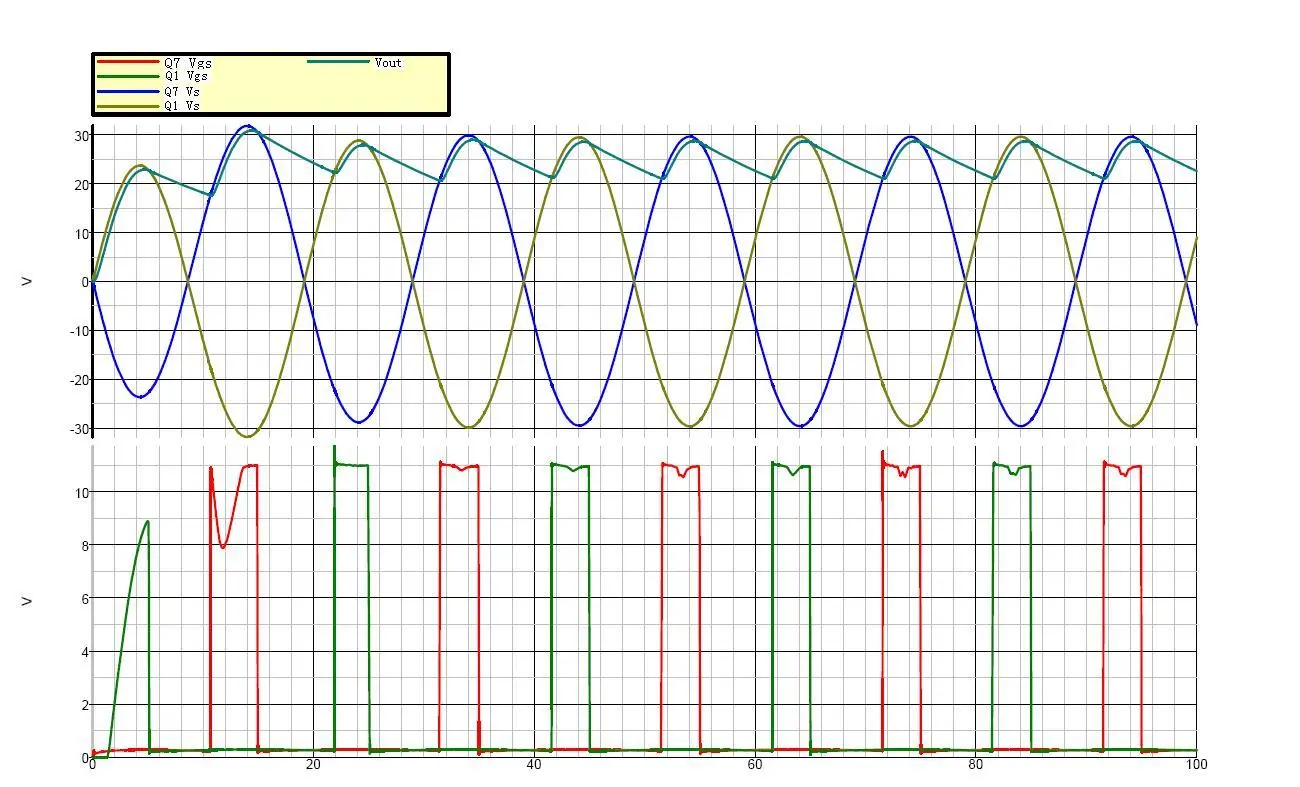

我給你搭了個電路,仿真通過了,如果你有興趣去搭個實物電路實驗下.不過要小心哦,檢測電路部分據說是有專利的,這個檢測電路原本是用在并機中取代ORing Diode的,借用下,呵呵
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/87331202654605.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/87331202654624.jpg');}" onmousewheel="return imgzoom(this);">
我給你搭了個電路,仿真通過了,如果你有興趣去搭個實物電路實驗下.不過要小心哦,檢測電路部分據說是有專利的,這個檢測電路原本是用在并機中取代ORing Diode的,借用下,呵呵
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/87331202654605.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/87331202654624.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ghsdwf
有沒有分加呀?呵呵,開個玩笑.我給你搭了個電路,仿真通過了,如果你有興趣去搭個實物電路實驗下.不過要小心哦,檢測電路部分據說是有專利的,這個檢測電路原本是用在并機中取代ORingDiode的,借用下,呵呵[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/87331202654605.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/62/87331202654624.jpg');}"onmousewheel="returnimgzoom(this);">
樓上好人.
長見識了.
謝謝
長見識了.
謝謝
