你先發幾個,大家看看,也好討論.

看看這個500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2305581200820051.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/2305581200820132.gif');}" onmousewheel="return imgzoom(this);">

這個是成焊所在1971年設計的,ZX5-400控制板.簡單,可靠.沒啥意思.

你還別說師傅,現在還有的廠子用此電路<比如化遠的>機器

我秀的ZX5焊機中基本上是這種.

本人有直流逆變弧焊機和氬弧焊機原理圖等,
聯系QQ:358675518

好不容易才見到一個圖,要不有啥意思?

修焊機不要不要老是依賴圖紙,每個廠家的圖紙都不一樣,你不可能收集全,也沒必要,教你一個實用辦法.先將主橋供電去掉,用示波器測量輸出波形,應當是方波,如果沒有就保留電源,一一拔掉保護插頭,直到出來方波,就能知道是哪個壞了,一查即好.當然前提是先保證主橋,逆變整流,濾波元件完好,各種二極管也好,.用這種辦法我修好過各種類型的機子,從不用電路圖,不過的用記號筆先將各種插頭標記好,不要插錯.一般不會有事.記住沒有觸發波形前不要接入逆變回路.安全也很重要,最好戴個手套干活.

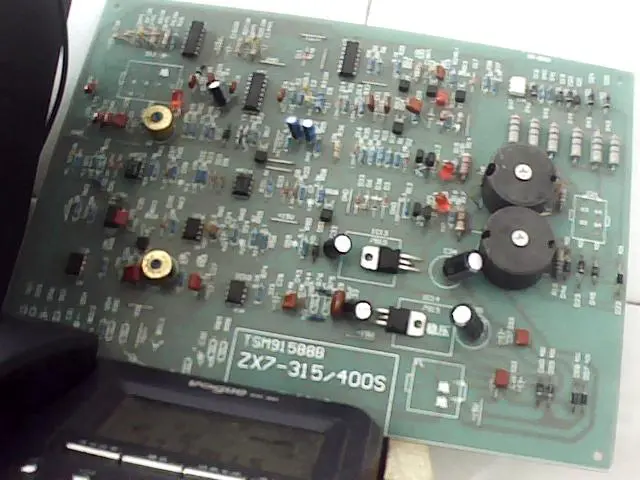

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3116691244447091.jpg');}" onmousewheel="return imgzoom(this);">

1198057771(QQ)

頂

在理兒!

很有實用性！！！
