PF值正常,想請問一下,在90V的時候,滿載效率能做到多少.

我測的是整機效率,110V時整機效率為82%,260V時整機效率為87%,90V的還沒測,等下有空去測一下.

光測整機效率不能說明問題,現在你討論的是PFC,所以你要單獨測一下PFC部份.應該92%以上才對.350W,你使用的是什么架構?

有道理,下周我單獨測一下PFC部分,用燈泡負載應該可以吧.350W采用半橋.

燈泡不標準啊,至少用個大功率電阻吧.在燒熱后測一下電阻的陰值再和電壓計算才準確.

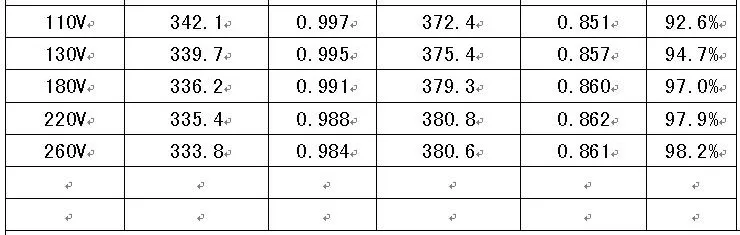

我專門測了一下PFC部分,數據如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/30591199696388.jpg');}" onmousewheel="return imgzoom(this);">

效率低了,用風冷的吧,這么大的損耗.

我用NCP1653做PFC,參數基本是按數據手冊上來的,在PFC空載時輸出電壓與設定的預期值吻合,當接入負載后,輸出電壓就超過設定值很多了,比如設定400V,就超高到440V,請問DX們是如何處理這個問題的?

你的參數和手冊上完全一樣的嗎?
我也是按照上面做的 啊.......
怎么我外加輔助源都不啟動和工作啊...

我是使用另外一個芯片提供穩定電源電壓的,是可以工作的,就是有超壓的現象,不知道該怎么處理了?

啊?
不會吧?
加了負載,電壓反而升高了?
怎么反了呀
我這個沒有這個現象噢........
你那個電感是用什么環做的啊....
電感多少啊
是不是電感有問題啊....

找了好些天原因了,終于發現是布局走線的影響,那叫一個郁悶呀!呵呵

兄弟,請問你現在解決了嗎?
我這個我也是高壓電感有響聲啊....

呵呵
那恭喜你了
是不是PFC電感下,你走了采樣線路啊?

關注,學習一下.

請問DX們有解決無法啟動嗎？我的也是，根本沒看到MOS驅動

謝謝指導，明天試一下
