我現在不僅相信單片機控制非常穩定、可行,而且已經把常規的很多應用切實做到了;現在是用 51 在搞,下一步就是ATMEG48,相信會更好;一個實現的例子是 CO2焊機的波控,這一點對于模擬電路很難,但是用我通用的控制器沒做什么改動居然實現了這一功能,而且做地很出色;
但另一方面,我又忽然覺得將單片機應用到 IGBT 的驅動是一件門坎很高的事;近日來,我一直在看ATMEG48的文檔,順便也看看ARM AT91的文檔,感覺單片機并不是難點所在,但是深入理解單片機是真正的困難;經過精細匯編的AVR可以控制任何設計意圖的電源而根本不必考慮DSP,但是做到這一點的確非常難,需要幾年的實驗基礎和對計算機原理、匯編語言深入的理解.但是一個搞8位單片機的,在大家眼里又是小兒科,很不值錢,結果都把注意力放到32位機器上想提高自己的身價,這導致他們無法深入理解8位單片機;
  摘自《嵌入性控制器的實施方案》
http://bbs.dianyuan.com/topic/196416

怎么參與的人這么少啊!搞位單片機的人很少嗎?經過精細匯編的AVR做感應加熱已經能完全勝任了.從電壓諧振到電流諧振我都成功了.有用一片mcu的和用多片mcu的都做過了.下一步準備用at90pwm2mcu,可找了半天都是英文的文檔:(  沒辦法,我書讀的少看不懂英文   嗚.......

老朋友,不拿出一些說服力的東西,看來是很難打動人了!
我買了銅管、大功率磁芯、小水泵,準備干出一臺數控釬焊機,預計在月底前做出來,屆時我把波形貼上來,再拍幾張照片貼上來;

我支持你,我也喜歡用控制單片機

.             Atmel為照明產品推出4款MCU
[日期:2005-2-28] 來源:21IC中國電子網  作者:佚名 [字體:大 中 小]

    Atmel今日宣布推出專門為燈具鎮流器應用產品量身定做的一個新的微控制器系列.這些設備是根據燈具鎮流器市場主要經營者的需要設計的.他們將主要適用于不同類型的鎮流器應用產品,其中包括擁有一個或者多個熒光管的產品、帶有 DALI 控制的系統和 HID 照明設備(例如背投顯示系統或車輛的頭燈).一旦采用 Atmel 的微控制器,熒光和 HID 燈具鎮流器應用產品就會顯現出相對于當前可用的解決方案來說更好的性能、靈活性和成本優勢.

    Atmel 的 AT90PWMx AVR(R) 微控制器支持調光式熒光和 HID 鎮流器產品.8KB 的閃存 AT90PWM3 和 AT90PWM2 都整合了 DALI 協定,因而允許通過聯網使鎮流器與一個中央系統相連,從而實現更高的對燈光亮度控制的靈活性、維護上的好處和更大程度的節能.4KB 的閃存 AT90PWM1 則為需要模擬控制界面的低端 HID 燈具鎮流器和可調光熒光燈帶來了具有成本效益的解決方案.

    AT83EB5114 是一種高度集成的、最優化的 C51 微控制器.它是通過與一家在照明市場上居于領先地位的廠商進行合作為不可調節亮度的熒光燈具鎮流器而開發的.采用低管腳數 SO20 封裝的 AT83EB5114 支持 4KB 的只讀存儲器 (ROM) 和 256B 的電可擦除只讀存儲器 (EEPROM). 由于電子鎮流器是在高頻環境下運行的,所以它需要一種功率因素校正器 (PFC) 通過產生與燈具所用電源電壓同相的電流來減少電磁干擾.這些微控制器擁有專用的外圍器件來管理 PFC 的功能和控制燈具的功率,因而可以減少外部部件的數量.這些功能是由12位或者16位的改進型 PWM 發生器、放大器和10位的模擬數字轉換器來確保的.AT90PWM3 還集成了一個10位的數字模擬轉換器.一旦與改進型 PWM 發生器配合使用,帶有更快的燈具模擬反饋回路的新的控制計劃就能夠?qū)崿F(xiàn)了.

    AT90PWM2 采用的是 SO24 封裝,AT90PWM3 則采用 SO32 或 MLF/QFN32 封裝.批量達到1萬個 AT90PWM2 的單價為2.20美元,同樣批量的 AT90PWM3 的單價則為2.50美元. AT90PWM1 的樣品將于2005年第三季度以 SO24 封裝推出.用戶可以在 AT90PWM2 上開始設計,因?yàn)樗c AT90PWM1 是兼容的. AT83EB5114 只讀存儲器設備已經以 SO20 封裝推出,大批量的單價是1.30 美元.采用 SO20 封裝的閃存版 (AT89EB5114) 也已推出,可以用于產品開發.

    一個完整的開發包也已推出,以便幫助開發人員開發他們自己的新應用產品.其中包括評估和調試工具.與 STK(R)500 入門工具結合使用的 STK520 擴展模塊(79美元)和 JTAGICE mk-II 仿真器(299美元)可以提供評估計劃和測試 AT90PWMx AVR 系列的性能所需的所有硬件.

    以199美元推出的熒光燈鎮流器參考設計將提供一些實施范例,展示如何使用最少的外部部件來開發系統.其用于不可調解亮度的熒光燈參考設計支持 AT8xC5114,而由 DALI 控制的可調光熒光燈參考設計支持 AT90PWM2.

AT90PWM2
AT83EB5114
這單片機不是用來控制 3525 的吧?

你談的很好,還有一部分原因是好多軟件編程的不會用匯編

即使會用匯編語言,可能也不習慣在程序中艱難地 DEBUG , 而且沒有扎實地波形分析基本功,也寸步難行;

當然不是.是內部有可編程的PWM控制器.互補輸出引腳,有1-3個機器周期的死區時間防止共通.PWM2/3的功能更多.

也許控制一個幾十元錢的日光燈,比較容易!
做大功率太難,要不然,為什么大家都不認可 MCU 控制呢?
這篇文章是 95 年寫的,現在 AT90PWM2 能買到嗎,貴不?

20元左右

這個價格能接受;
另外,我感覺凡是 AVR ,功能本身就很強大!如 ATMEG48 ,更不用說這專用芯片了,這其實就是 DSP 了!

效果不怎么樣!

20 也太貴了,12還差不多!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1974251203348205.jpg');}" onmousewheel="return imgzoom(this);">

實際上用純MCU做整控是可行的, 專為高周波感應加熱這塊開發uPLC核心 ( 請參考 http://www.comwap.com.tw  SPLC介紹 ) , 下面適用這款核心架構控制板, 其特征如下 :

控制板部分.
1.帶SPLC所有硬件特性.
2.帶二各隔離數字量輸入,二各數字量輸出.
3.二各模擬輸入.
4.溫控開關輸入.
5.雙IGBT 控制輸出 ( + 15V ,- 15V).
6.信號回授檢知.

這款uPLC 代號為 KE_ENG1 核心具有下列主功能 :
1.諧振頻率自動跟蹤.
2.PLC控制語法 ( 可參考 PLC 數據 ).
3.帶 MODBUS 協議 直接可與計算機或絕大部分控制器相連.
4.利用 SPLC 語言可以編輯工作, 使電磁感應跨入工業使用.

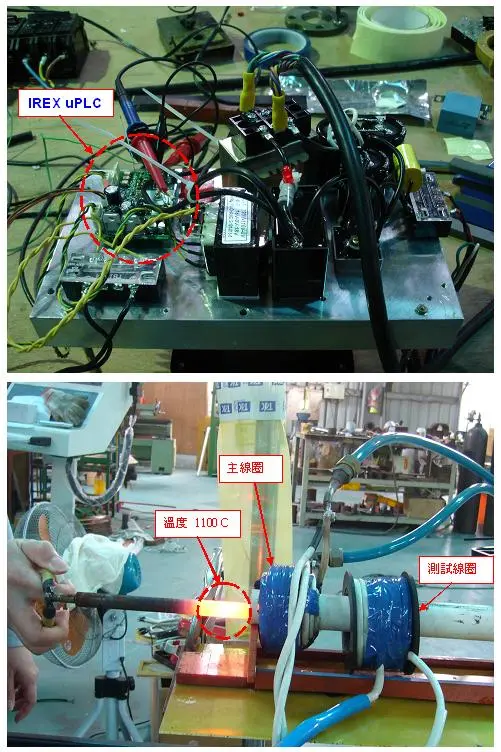

如工作照片, 此機只需將控制板與電源部分結合既可運作, 其參數如下
1.220V AC 入,最大輸出功率為 6KW.
2.單晶運作. 由 KE_ENG1 核心控制.
3.IGBT 智能控制使有效最大輸出效率,與最低IGBT溫升.

上面是試機照片, 在智能控制下將直徑鐵棒 18mm 溫升至 1100度C ( 鐵已經發菊光, 白天拍攝證明不作假 ), 此為 4KW 20 秒后結果. ( 注意: 這必須有點控制技術, 因?yàn)殍F到居里點約850度時磁性將喪失, 此時高周波很難再灌入電流, 這時可以用 uPLC 程序直接探測居里點時執行跳躍加磁能繼續使其溫升超過1100度C )
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/62/1974251203384780.jpg');}" onmousewheel="return imgzoom(this);">

可以,我的半橋,全橋都用MCU直接控制.
