無需高手便可調試
多做做實驗,多換換零件即可.

easier
此電路的優點就是可以很輕松的滿足你的要求,但是關鍵問題就是在于參數的調整比較麻煩.而且必須需要花大工夫來調試.一般L1的數值在1.5-3mH左右C5在15-18nF左右.我人為少了一個電容,如果達到你的要求還需要一個電容在C5的右邊和直流的高壓側或者地之間加一個15nF即可.

此電路在啟動時會出問題
此電路在啟動時會出問題,90年代大家都是這樣考慮的,也有人最終放棄的!

什么問題
你的在啟動時會出現問題指的是什么呢?我曾經做過此電路,對此電路性能進行測試,發覺效果還不錯.但是,在測試啟動電壓時,卻發現偏低的現象.

啟動電壓可調
若啟動電壓偏低,可通過以下辦法調整:
1.提高三極管的放大倍數;
2.選用高磁導率,高飽和磁感應強度的磁性材料做為脈沖變壓器的磁芯;
3.增大扼流圈的氣隙;
4.減小負反饋電阻和基極電阻;
5.改變脈沖變壓器的圈數比
......

請高手出招!

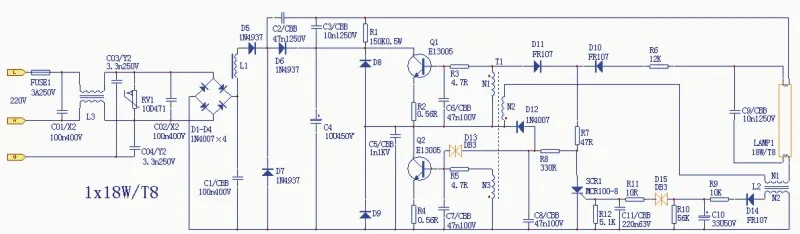

修改了一下電路,單管18W/T8燈在Un=220V50Hz時,最好的情況是:THD<15%,PF>0.98,CF<1.65,Pin=21W,Pout=18W.適應電壓180V - 264V.36W以上(含36W)時,溫升與CF出現矛盾,短時間無法完成調試,請高手出招!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1069072794.jpg');}" onmousewheel="return imgzoom(this);">

先問幾個問題
1.保護電路斷開時結果怎樣?如移去可控硅,電路性能照舊還是有所改善?
2.L3的數值是多少?一般要100mH以上.
3.C4可能過大.換小點的試試.
4.脈沖變壓器的數據怎樣?工作頻率是多少?N1電感量是多少?
5.C6,C7似無必要.

拙見
按照你的意思是此電路開發時的燈管是18W,現在用的是36W的燈管.很明顯功率提高了.我估計一般是提高管子的驅動能力,或者減小燈CHOKE.一,如果你是通過增大基極電流來提高驅動能力,達到需要的功率,那么你必須要調整你的基極驅動電路.所以建議你看一下驅動信號是否好.二,如果你通過減小CHOKE來提高功率,那么必然會導致電路的操作頻率升高,同時引起了溫升.我人為,你應該先保證管子工作正常,然后再去調試那些參數如CF,PF等.

我又考慮了一下
我又考慮了一下,你的實際情況可重點檢查脈沖變壓器和扼流圈.燈頭電容可考慮用6N8到8N2之間.

我不是用18W的鎮流器去點36W的熒光燈!
上圖是18W鎮流器的實際參數,我是說在電路結構不變(不是參數不變)的情況下,36W時無法保證CF小于1.7且穩升低,因為不成功,所以36W的圖沒貼出來.
問題肯定在驅動,目前我試了很多方法,改參數、改電路結構等等均無用,我還有其他事,沒時間繼續了,故放棄此試驗.

三極管共通引起
調整三極管的輸入部份,保護電路有可能損壞BG1

不好意思
不好意思,誤會你了.因為此電路我曾經做過,感覺效果不錯,確實參數的調整需要下工夫.我們當時用的基極驅動電路與你的有所不同.

波峰系數小于1.7較困難.
重載時PF達到0.95不太難.
