把電路圖傳上來看看.

是軟件的還是硬件的?

帶什么負載,是阻性的吧?

采用純硬件電路,上圖波形為帶純阻性負載時的波形,帶感性負載的效果也相當不錯,稍后上傳帶感性負載的波形.

以下是帶日立FD-10SA手電鉆的波形圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197258328.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197258339.jpg');}" onmousewheel="return imgzoom(this);">

不錯,反饋的相位似乎有一點兒誤差.

還是鐘工眼睛歷害,這款產品的反饋技術是借鑒鐘工你的,采用了一個運放,可能還沒掌握到精髓.

汗!這個確實不是很好調,不過我的要好點,要接近滿載(1000W)時才會有點象你這樣,后改用雙環就不會了.

我現在這個只有電壓環,帶容性負載波形失真較大,電流環還請鐘工支招.

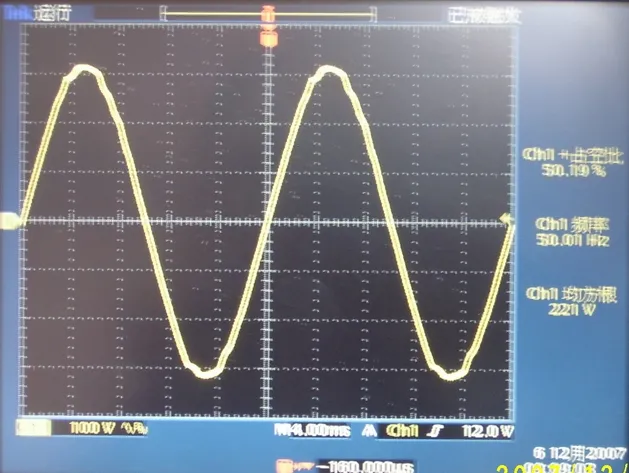

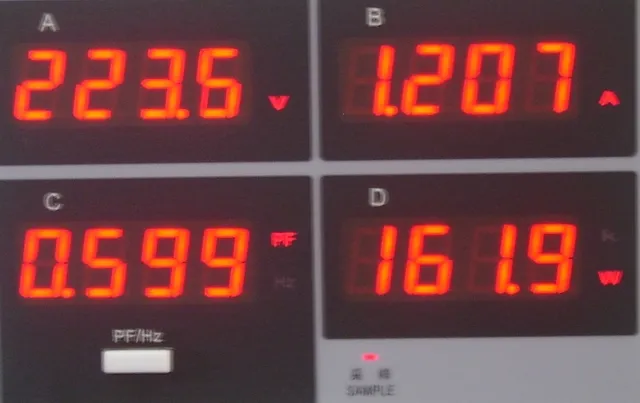

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197295701.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197295717.jpg');}" onmousewheel="return imgzoom(this);">

拍照的時候手有點拌,波形有點粗.

適當地提高高壓和加大高壓濾波電容會有改善.

電壓環是不是采用運放積分反饋?

不是積分運算,是普通的差動運算器.

圖片怎么發不上來.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197518658.jpg');}" onmousewheel="return imgzoom(this);">

把電路圖發給我看看.801007-fa@163.com

我的SPWM信號板:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197634223.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197634245.jpg');}" onmousewheel="return imgzoom(this);">

再看看我的主板:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/30591197634763.jpg');}" onmousewheel="return imgzoom(this);">

不錯

不錯!我看你那個用小工頻變壓器做的電壓互感器可能存在問題,可能初級感量太小導至次級輸出失真,而次級輸出的失真又導至誤差放大器輸出失真,最終導至220V輸出的失真!電壓互感器最好采用低失真的專業產品,就是用小工頻變壓器代替也要用那種冷匝片的初級為380V的那種效果要好得多!

高手就是高手,沒有什么瞞得過你的眼睛,這塊是舊板,新的已經改用上面說的差放電路了.

汗!

運放的PIN5/PIN6反了吧?

我的也用小工頻變壓器做的電壓互感器220/22,可是到了差放電路后,有一個很明顯的電流波.有什么好辦法?

把你的圖片也傳上來看看.

鐘工,我想加上電流環,初步想法是在輸出LC回路中串一個電流互感器,經運放后與參考正弦波進行比較,以便修正輸出波形.不知你有何高見?還望指點.

很好!

就這句呀?再多說點嘛.

電流環要做內環.

不怕你笑話,我還不懂"內環"的概念,請再賜教,謝謝.
