你的整流部份,那樣不會燒整流管嗎?

你的橋式整流應該逆時針旋轉90度

z整流部分估計是筆誤,這兩地應該接在一起,絕不能接大地,是電源的工作地.只是在進行PCB板設計時要注意地線的走向.詳細可參見本站相關內容,不在多說.

還有看圖是正激,如果是做成正激的話在原邊應加強吸收,圖上的這種吸收效果不會太好,必須采取其他措施防止主變飽和,否則肯定炸管.如果是反激的話那么圖上標的同名端就反了

最好把全圖貼上

我非常贊同你上面的兩貼.

整流部分是筆誤,電路為單端正激,輸出脈沖.

我一直想把兩點接到一起,可是接到一起開關管一腳30歐電阻燒糊,開關管損壞.是不是前端應加熱敏電阻呢?是什么原因造成的呢?
主變EE20初級100T0.59線徑,次級3000T0.19線徑,三明治繞法.

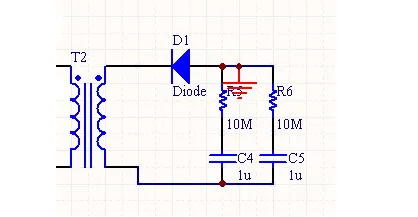

控制電路我使用3525 的11腳一路輸出脈寬20us周期60us的脈沖,輸出回路下面有,輸出脈沖3000v,沒有使用PWM,無采樣.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106173848.jpg');}" onmousewheel="return imgzoom(this);">

控制電路,加上面全了,我是分開畫的,還有控制電路的地應如何接呢,與上面都連在一起?好心人,謝謝你.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1106174189.jpg');}" onmousewheel="return imgzoom(this);">

加一個隔離安全電容.

控制電路地與電源電路地我建儀你分開,上圖除T2是否有問題其他我還沒發現有什么問題

開關管損壞主要有兩種原因:1 變壓器飽和 2 Vds超過管子耐壓. 電阻應該是在管子擊穿后燒毀的.(個人理解)

agree!

看圖接法為電路為單端反激,變壓器原邊的電感量設計不知是否合理,工作在CCM還是DCM狀態,因為看圖接法為電路為單端反激,你又說是單端正激,會不會變壓器原邊和副邊的同名端接反了,沒按你的設計思路接?

謝謝您的回復 ,安全電容如何接呢?朋友 能否給個簡單圖 呢?

我是從 0伏開始 加的.開關剛接就MOSFET就燒了.

你所指的地線不會指的是大地的地吧,你不會把工作地
(GND)與大地的地線(PE)混了吧,要不怎么會才0V時一開開關就炸呢?
