反激,

反激

不是吧?

一看這就是個rcc回路,怎可能是個正激呢

認同5樓的.

圖上明明有個TOP的IC...

如果是反激你們是怎么看出來的
如果是正激你們又是怎么看出來的

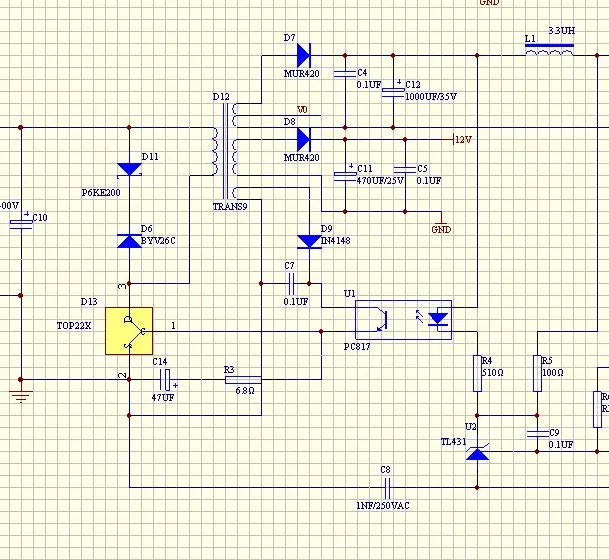

再看看放大500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2041181195202840.jpg');}" onmousewheel="return imgzoom(this);">

這明顯是個 反激.

首先不會是 RCC,因?yàn)橛衪op管,屬于它激式勵磁,而RCC屬于自激式勵磁.

其次,在變壓器初級繞組并聯了一個穩壓管,是用來鉗位關斷瞬間的峰值電壓的.

再次,不會是正激,因?yàn)闆]有磁芯復位繞組,或者其他的復位電路.

最后,對于多路輸出來說,反激的交叉調整率是最好的.

10樓的朋友,
多路輸出反激的交叉調整率沒有正激的好吧

反激的.
副邊整流管直接接電容--說明變壓器是兼職電感用的.所以呢,就是反激了.
正激呢,就有個獨立的電感出來.
看這個電路還不是磁集成的樣子.哈哈

正激電路次級有續流二極管.

是反激

補充:次級沒有續流二極管,不會是正激了
