主板板底怎么漏掉那么多元器件?

反面圖,供參考:

主板:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1484571194850338.jpg');}" onmousewheel="return imgzoom(this);">

我原來也做過半橋的,但大批量時老出問題!你的怎么樣?

連在一起還沒調試,板子還沒回來,
這個是研究Philips EB后的結果,
借用了一個成熟的三級產品改的.

問一下,你的半橋大批量,出什么問題?

我不是這個行業內的,
這個電路出于興趣,
但希望是一個成熟的設計.

容易自滅,那段時間煩惱啊!現在最主要做LED電源和熒光燈電子鎮流器啦.況且現在的HID EB價格不行!

自滅可能與電壓轉換過零有關,
HID EB價格不行,好象是的.

熒光燈電子鎮流器10年前做過PPFC,
最好的曾到1.000,
現在不會再做了;
LED電源下次有機會可以做做.

自滅是個問題,點火可靠性是個問題,穩定性是個問題,一致性是個問題,,功率大了是個問題,太多問題,

也可以說是穩定性吧,但我實在沒辦法做出一種可以裝到100多度高溫?zé)艟叩腍ID EB啊!

100多度高溫?zé)艟?
太夸張了,
這樣的HID EB誰都做不出的.

我非常厭煩別人說,你的鎮流器能在多高的環境溫度長期運行,非常討厭,,試想:任何一個電子產品,電視?手機?電腦?這不都是電子產品嗎?一個42寸的LCD電視多少錢?一個手機多少錢?一個電腦又是多少錢?這算是成熟的產品了吧,國外的大公司的,算是優秀了吧?各位老板,各位客戶,你試試把你42寸的LCD電視,把你的索愛手機,把你的IBM電腦,,放在攝氏85度甚至100度的環境溫度下,讓它長期工作看看????我就不相信有幾個能挨的下去,記住,這僅僅是一個電子鎮流器,僅僅是為了一個燈服務,僅僅是百來塊錢的東西,你非的把這樣一個產品放到高溫下面去工作,壞了還怪罪到我們這些僅僅是打工的工程師身上,云某某工程師搞的東西不行,,我看,是人不行,人的思想不行.
我現在非常厭煩客戶提出這樣的問題,如果它提出,我置之不理.
我只想對它說,把您的手機扔進去試試.老板您的手機應該是設計很科學合理的了吧

南海光奇、偉奧、嘉美...很多金鹵燈具都是一體的,溫度高都不說啦!他們把鎮流器裝在金鹵管背后的,不死才怪!

那些人什么也不懂的

那些人都是做鐵皮,鐵疙瘩,五金配件,出身的,沖兩個燈具鐵皮殼子還可以,HID不懂不奇怪.

還有現在市面上的豆膽燈,特別是裝MR16燈杯的,溫度114~130℃(環境溫度30),你可以試想一下,變壓器裝到里面能點多長?

這樣的工作環境,雖然電子變壓器沒有電解,但普通無極性電容在這樣的溫度下,也受不了

"研究Philips EB后的結果"
從線路來看,大佬還沒了解它的精髓.現在我也在作半橋簡化電路的工作,以便能上市.

你說說,
Philips EB的精髓是什么?

薄膜電容85度(不能用的),一般要用105度,特殊的有125度;
電解也要用105度,125度及150度的極少極少;
MOS管125度,135度也不多,內阻會變大;
晶體管125度也不行了,二次擊穿,特性變化;
電阻也只有125度,150度也燒了;
小電容105度;
磁芯125度,150度,也有200度的;
漆包線135度,150度也要特別要求;

30*110*80mm(290-300cm2)的HID-EB自然散熱,
按0.033W/cm2=10W溫升約40度,
105-40=65度;
發熱元件內部溫度還要高一點,
只能用在ta=60度以下的環境;
內部沒有灌膠的,內部元器件溫度還要高,
則只能用在ta=50度以下的環境.

philips 70W HID-EB
ta=-20 to +65`C
tc=80`C
它的功耗大約8W多.

能啊  我也做拉一個上百KHZ的HID EB 也在110度的自身溫度下連續點拉幾天幾夜 到現在還好好的 沒什么先進的儀器 好想測試一下 也沒辦法啊 都是簡單的半橋電路

PCB在這里

吹牛可以,我們都喜歡這個,但是不能沒有一點捕風捉影的東西.

這個電路根本就不能工作

這位同行兄弟,我現在也是在做金鹵燈電子整流器,我看了你的板子,好象我的設計和你的相同的,現在我的主要問題在于1兩管子溫度高,2有嘰嘰叫聲,還沒調試好,燈會亮一下了,會自滅,很想和你一起探討問題,交流技術,我的QQ是:125290580陳工.

!

**此帖已被管理員刪除**

這個端正多少錢一組

這個瑞子幾多銀子,聯系方式呢?

秀才遇到兵.

普通無極性電容象爆米花,充滿藝術感哈.

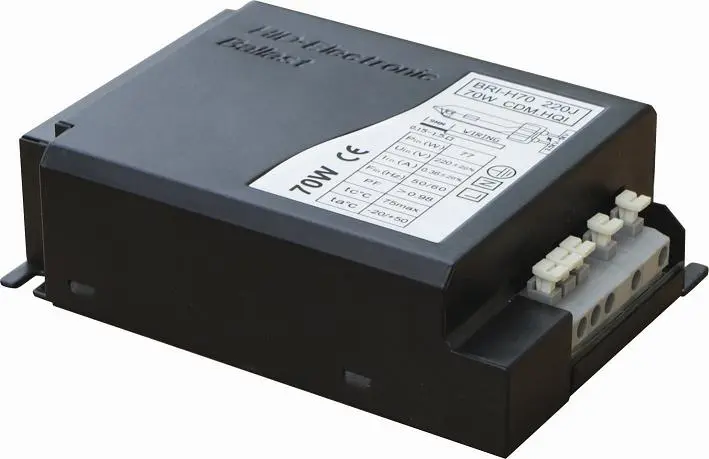

你好,我們公司的產品有沒有興趣試一下,現在己有5年的時間了,已在應用中有批量也有幾年了,現在市場反應比較不錯,13244867486張先生500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3415911251791965.jpg');}" onmousewheel="return imgzoom(this);">
