你的變壓器初級層間電容太大

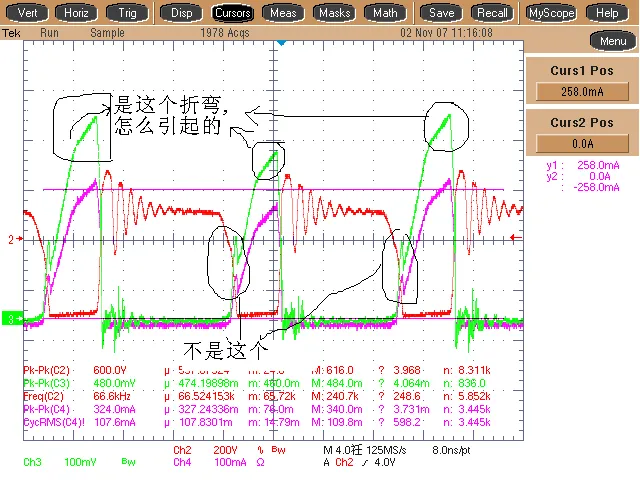

是這個,500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2131194355316.png');}" onmousewheel="return imgzoom(this);">

MOS管應該比較燙,你的MOS管驅動有問題

是三極管.C5027,那個斜坡是怎么造成的,你能給講一下嗎

彎折的前段是Ib+Ic,后段還是關不死的Ib+繼續增長的Ic,
感覺是驅動電壓太大了?

無奈,還是因為不幸的路過...而不是參與
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/2018481194670725.jpg');}" onmousewheel="return imgzoom(this);">

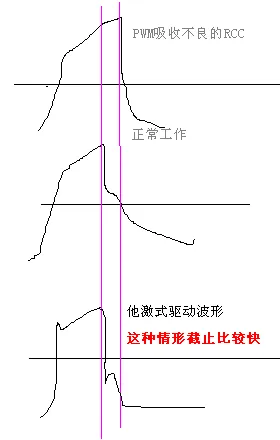

繼續帖下這張不靠譜的示意圖,然后找兩個“小白鼠”做實驗

我可憐的RCC.....嗚呼~~~

從你的Uce波形來看,出現斜率變化(你說的斜坡)的端,Uce開始上升,由此推斷,你的三極管在這個區域進入放大區(每個三極管都有本身最大的放大倍數,考慮到Ic=Ib*放大倍數,你的最大Ib要滿足Ib=Ic/放大倍數),建議你減小反饋驅動電阻,加大驅動電容,或在驅動電容端并一個二極管.

前一段怎么是基極的驅動電流呢?搞不懂,
我倒是對后面的這個老兄的說法有點認同,這個時候基極電流驅動不足,造成的飽和深度不太夠.如果你手里面有RCC的線路做的電源你最好去測試一下,看一下用MOS和用三極管的是不是都會有這個折彎,只不過做的好的折彎看的不是很明顯而已.

那不是變器接近飽和狀態嗎?

但是在彎的地方還沒有到截止區域呀,還很遠呀

我也同意樓上的說法,Bmax-Bsat的一個狀態

變壓器飽和電流波型是往上拐的,
這不是這個原因,
我真是搞不明白,儀器是設計,測試用的,沒有儀器測試觀察光憑腦袋去想,象你這樣想8年也不會有結果的.
別費心去想了,我基本上知道什么原因造成的了.
你給畫的波形根本就不靠譜!!!!!
謝謝你的參與!!!!

C5027 需要的請跟我聯系!!!!

樓主:什么原因說出來嘛,大家一起共烹.
