哎~!
  這問題太簡單咯~!
  這機氣應該是雙IGBT的吧~

是啊,請高手指點一下,不勝感激

驅動板壞,沒有驅動信號.

有電壓但起不了弧,弧很小

我想一定是沒有驅動,奧太的有個空載電壓的

我用示波器量一下,謝謝你的回復

前兩天我剛修了一臺和你說的現象一樣的,這種故障只有兩個可能:一是IGBT壞,二是驅動壞.示波器測的信號正確的話就是IGBT有問題,以前也碰到過壞IGBT的.

謝謝你的回復,我強電拆下來,發現電流預制也不正常,是不是可以判斷驅動有問題

這可能是另一回事了
你的主控板查過了嗎
電流給定是在主板上的
什么機型,說不定我有圖給你

在手工焊,你將主板上D1斷開,測D1陽極端的電壓,是10幾伏說明主板沒啥問題.再測驅動板,用示波器測驅動波形,若無,則驅動板壞.預設不對,你調節W2.這些都對的話,IGBT可能壞了

請教,為何測D1的陽極而不是D3的陽極,是什么用意,真的想知道.

謝謝,你們的恢復,機型是zx7-400stg

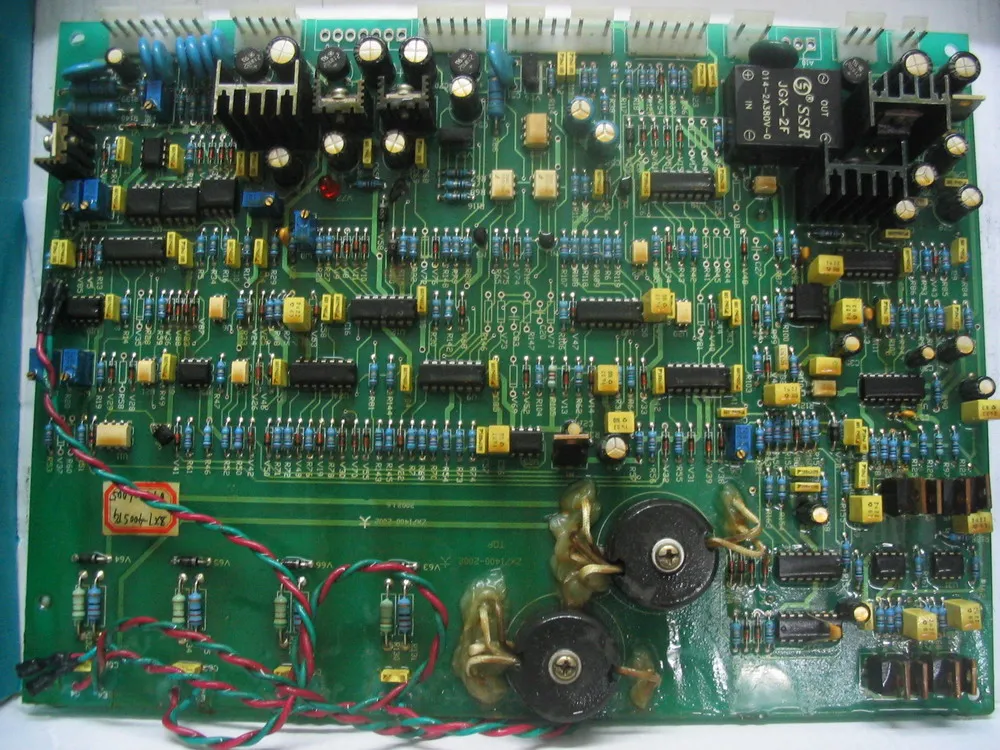

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/58/1764011193310913.jpg');}" onmousewheel="return imgzoom(this);">

此板是奧太的原板嗎?

是上海熔易的,仿奧太的

不清楚上海熔易的,我只知奧太的

和奧臺的一樣,你指點一下嗎

元件編號不一樣,我如何說?

你測過驅動上的PWM調制器的5腳電位是5V左右嗎?若不是,說明主板有問題.當然,焊機的輸出端短接后測.

很簡單的一個問題,你直接測驅動扳的輸出波形有沒有 就好了,當然你必須要把主控部分控制空載的二極管敲起來,因?yàn)閵W太的機子給定的是一個假的空載  是在變壓器上取的一個值  當然還有情況就看看你的分流器上的電流方向是不是上反了.

把三相輸入整流橋的正和負輸出端斷開,電壓反饋線拔掉;然后測試驅動電壓波形;

類似奧太的圖紙,與大家分享!

畫得太差了,還在網上來宣揚.

不是為了宣傳,而是為了需要的人,你也太沒職業道德!

支持你!

最近上不去網所以沒有回復,謝謝你們的支持,就是線路板壞了,我發到廠里了,回來我看看換得什么,我告訴你們,謝謝

有誰知道奧太ZX7-400STG控制板上U21用的集成塊是什么型號?謝謝!

有誰知道奧太ZX7-400STG控制板上U21用的集成塊是什么型號?謝謝!

有誰知道奧太ZX7-400STG控制板上U21用的集成塊是什么型號?謝謝!
