表面看,好象很不錯.其實有很多不合理.
1)諧振用黃方塊很不合理,主要是該類電容損耗很大,建議用國產的CBB21/22的軟封電容.
2)高頻線或電流回路旁僅可能的不要放鐵質構件-功率約大死的越慘.
3)高頻線不要單獨穿過金屬板.
4)高頻電路要布局緊湊.

整個殼用鋁殼設計的.

如果沒猜錯應該是無錫的東東,布局走線一團糟,```汗

唉.布局走線一團糟,```汗.電源\低壓\高頻\應該好好分開.重要的要充分考慮散熱問題.

我好像在哪里見過哦,不過決不是你們公司的

機芯結構屬于試驗機,與產品還有很大的距離,設計者對高頻回路的設計要點還沒有領會.

圖是不錯.諧振電容用得有點多.

諧振用黃方塊并不見得就不合理,電容損耗的損耗大小不是開外殼顏色,封裝形式來決定的.要看里面的材料,材質來決定,并不見得CBB21/22的包封電容就損耗小. 選用電容器的時候和生產廠家或銷售工程師溝通,才能知道電容器使用是否合理.按照廠家的參數來使用.

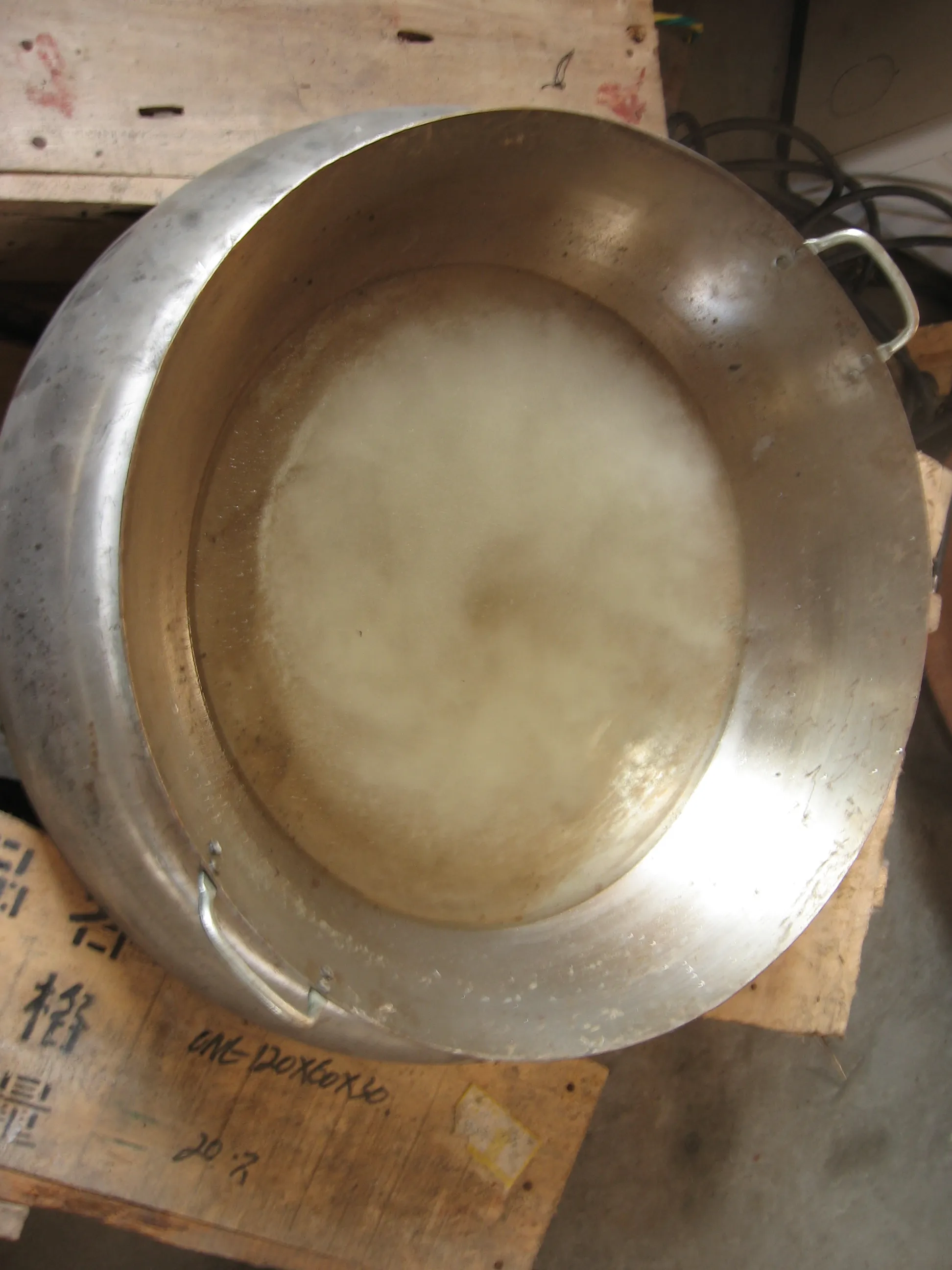

10KW炒鍋,雙層線圈,底部雙層線圈處熱得快.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/606791198109173.jpg');}" onmousewheel="return imgzoom(this);">

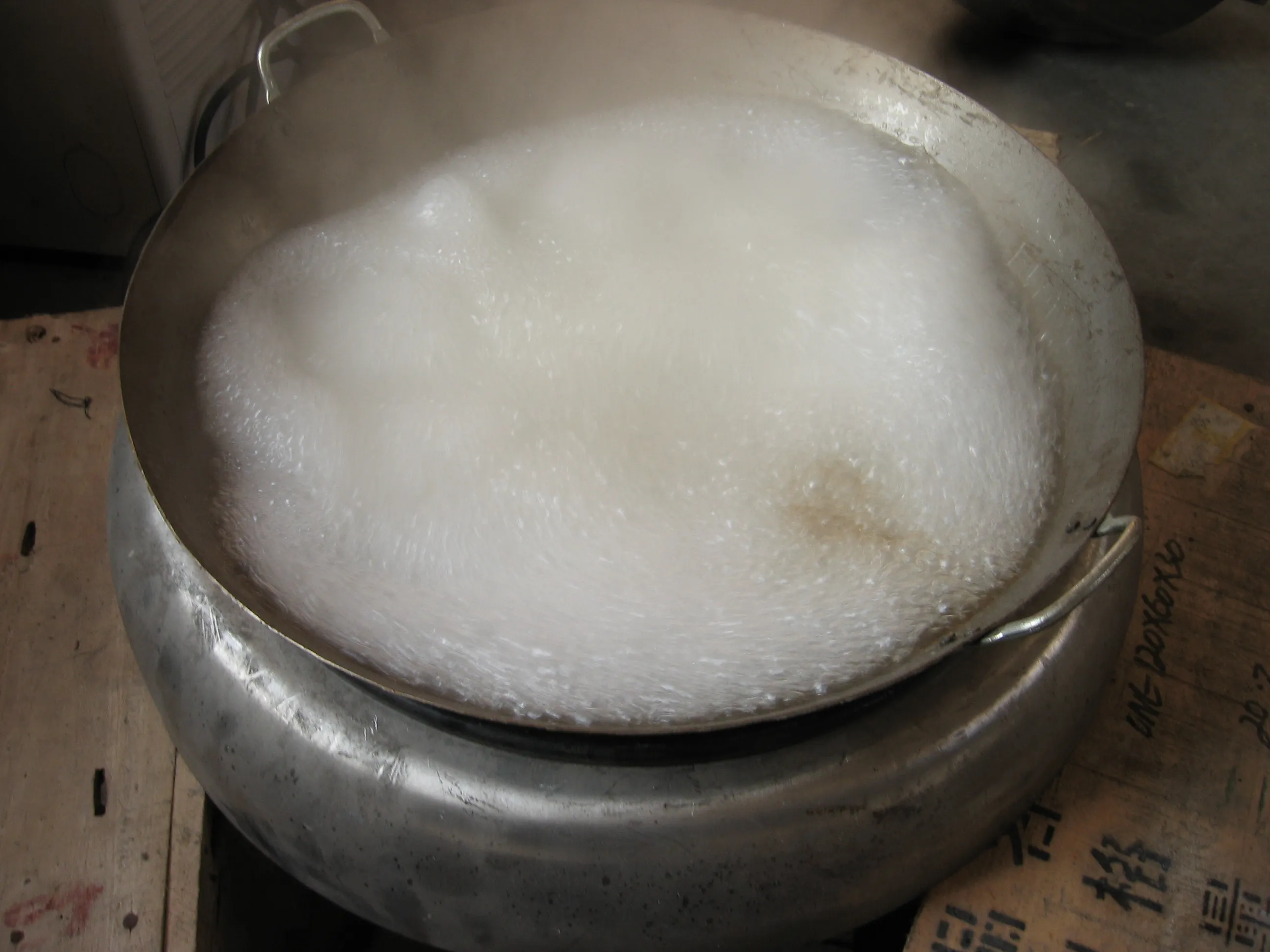

水開后的狀態,此時功率才8KW,開到10KW要漫出鍋了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/60/606791198109350.jpg');}" onmousewheel="return imgzoom(this);">

水都翻起來了．功率十足啊．哈哈

用的是兩只進口諧振電容,國產常捷電子的也不錯,樓主電容用了一大堆,不知道是何用意.

分流吧．電容器過電流不夠,樓主有意,我可以給你做個方案,和沈工一樣用兩只就夠了．

事實上只要增加線圈匝數,諧振電容中電流就減小,5KW\8KW\10KW\12KW都用差不多容量的二只電容,線圈最大的電感量有700微享.過大的電感量要考慮電容的耐壓.

精辟!

此帖已被刪除

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}">

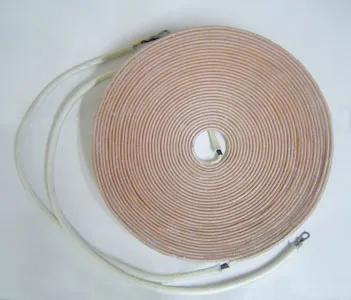

我司專業生產大功率電磁爐線盤專用高頻,高頻線采用多股細線絞,增強渦流強度,可提升加熱速度.使大功率商用爐盤成本有效降低,功率可擴展范圍從3KW-65KW。

我司專業生產大功率電磁爐線盤專用高頻,高頻線采用多股細線絞,增強渦流強度,可提升加熱速度.使大功率商用爐盤成本有效降低,功率可擴展范圍從3KW-65KW.李野平

請問是不是根據能量守恒原理,L增大,電容流過電流就減小?再請教,如何提高電磁爐的功率,在器件容量都得到保證的情況下,真誠請教!

本人老許,30有余．最早做工程師多年,99年就開始搞大功率電磁爐研究,當時還是松下機子高頻的,可加熱銅鍋,用494的哪種復雜電路.接著看過EGO的純硬件控制,高比的,邦拿的,indrucs的硬件語言等一些機主板及控制電路.研究過也不決得咋的,真正思索;還是要中國化的東西,比較好用.很多年的工程師技術生涯努力和沉默的積累都過去了,從PWM單管.頻率跟蹤半橋全橋都搞了不只多少次的板.搞技術沒有搞到多少大洋,只好轉行做銷售,好在現在也有一些穩定的產品可供應現代人的需求.

結構布局很多地方不合理！

這機芯結構,跟順德某大企業的半橋商用電磁爐差不多.

我想問一下你那并在IGBT EC吸收電容上的2瓦電阻是干什么的？

走線太長了。一個字：亂！！！

太打擊人了,不見樓主出現.

無錫那邊的，早期的深圳XX和順德XX都是類似這樣的。
