一個小圖,能否指教小弟如何計算這幾個參數

一個小圖,能否指教小弟如何計算這幾個參數
各位前輩:
      能否幫小弟定一下這幾個C L的值
      大概的算法幫忙指點一下.
      讓小弟入個門好嗎?

    C01D 好像有一個公式是 C=1uF/W ,小弟想知道這個式子是如何推出的

全部回復(8)

只看樓主

正序查看

倒序查看

hereliu

LV.8

2003-11-06 20:59

這只是大略經驗值,并非嚴格推倒出來的.
.

回復

jacki_wang

LV.11

2003-11-06 21:09

@hereliu

這只是大略經驗值,并非嚴格推倒出來的..

C01D可以根據能量關系做嚴格的推算
.

回復

bonny_cao

LV.1

2003-11-07 13:53

@jacki_wang

C01D可以根據能量關系做嚴格的推算.

怎么算?
能否請教那里有講這些知識的書籍?
我搜便了internet
難道就沒有介紹實用的模擬電子元件定值方面的資料嗎?
謝謝大俠門幫助!!!

回復

gwwater

LV.6

2003-11-07 14:05

@bonny_cao

怎么算?能否請教那里有講這些知識的書籍?我搜便了internet難道就沒有介紹實用的模擬電子元件定值方面的資料嗎?謝謝大俠門幫助!!!

其實這是各種各樣因素結合后的值
一般對正激電路是1W/uF,對反擊大概是1.7W/uF

回復

bonny_cao

LV.1

2003-11-07 17:25

@gwwater

其實這是各種各樣因素結合后的值一般對正激電路是1W/uF,對反擊大概是1.7W/uF

那總有個前因后果吧
也許我就愛刨根問底,但我真的希望盡快的掌握"定值"這項技術,難道只能死記硬背馬?
謝謝,大家都說說吧!

回復

jacki_wang

LV.11

2003-11-07 19:01

@bonny_cao

怎么算?能否請教那里有講這些知識的書籍?我搜便了internet難道就沒有介紹實用的模擬電子元件定值方面的資料嗎?謝謝大俠門幫助!!!

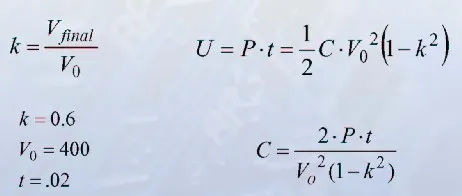

參考一下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1068203229.jpg');}" onmousewheel="return imgzoom(this);">

回復

bonny_cao

LV.1

2003-11-08 11:46

@jacki_wang

參考一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1068203229.jpg');}"onmousewheel="returnimgzoom(this);">

這樣可以嗎?
設理想的存儲電荷的時間為 t=1/50=0.02s
C=Ipeak*t/Vdcripple=216mA*0.02s/310V=13.9uF
