昨天技術反映標題中器件試驗的問題:
試驗目的:對老機型的改進.由于機器中的驅動電路一致性不好,調試困難,欲使用M57962AL代替之.
試驗電路:與推薦電路相同,15伏特、負10伏特雙電源供電.濾波電容使用470u,偏大.其他一致.
接口:輸入使用線圈耦合隔離,接13,14腳,13腳接驅動板公共地,13與14腳之間接5.1伏穩壓管保護.5腳輸出接IGBT型號為尤派BSM150GB120DN2,Rg=5.6歐姆,保護穩壓管正負18伏.IGBT的GE間保護與以前相同.保護電壓為6伏,工作頻率20—30KHz.
問題:前天晚上開機1小時,一切正常.此時市電三相電壓為410伏特,水溫40度(水冷).昨天早上,再啟動,約30秒,“啪”的一聲(聲音很小),IGBT的GE燒通.此時市電電壓約390伏,水溫約14度.這時有人分析可能是偶然現象,于是換了一塊IGBT,上電試驗,結果十幾秒,GE、CE燒通.都不存在爆炸現象.
兩次燒毀的是同一個IGBT的半橋的同一部分,半橋的另一部分沒有壞.兩次試驗驅動板不同.
分析燒毀原因:
1 有的資料說M57962AL可直接驅動1200V 400A以下IGBT,有的資料說M57962AL驅動1200V 200--400A的IGBT,這里使用的是150安培IGBT模塊.但是提出反對意見,認為只要上升和下降沿正常,與大馬拉小車的驅動能力無關.
2 推薦濾波電容為47U,這里使用的是470U.這個都拿不準.
3 工作頻率偏高.
4 分布電感太大,過流保護的電壓過高.
5 設計的時候,更多的考慮了驅動集成電路自身的保護和安全問題,沒有考慮它對其他電路的損害. 有人認為該種驅動集成電路不適合驅動該種IGBT,上升沿下降沿時間和斜率等特征不符合該種IGBT要求.但是這個參數無法調整,誰也拿不準.因為還沒有見到某一種驅動集成電路只適合驅動某一種IGBT的討論.是否存在這個問題呢?
M57962AL使用中遇到的問題
全部回復(7)
正序查看
倒序查看

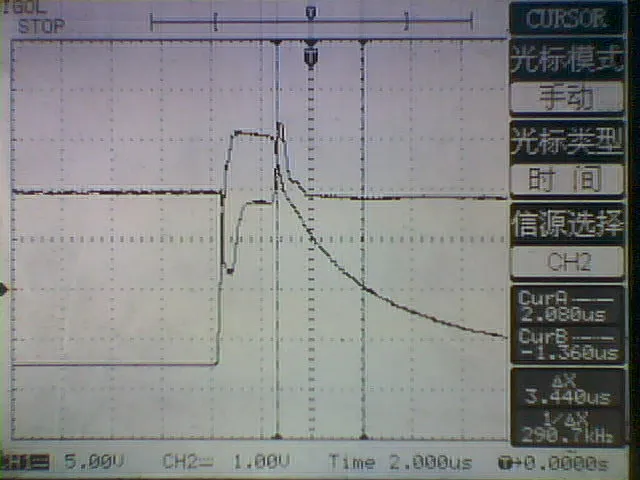

看M57962L典型的過流保護波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1916471190050015.jpg');}" onmousewheel="return imgzoom(this);">
呵呵!是M57962L內部電路存在的一個漏洞,看你IGBT接入電路中的情況而定,嚴重時表現為模塊內其中一個IGBT會軟過流擊穿CE極,此時另一個IGBT因為發生短路保護沒有燒毀,模塊不會發生爆炸,通常在這種情況下M57962L的保護靈敏度調得越高,燒模塊的電流點越低.可以通過驅動外部解決問題(QQ:441916244)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1916471190050015.jpg');}" onmousewheel="return imgzoom(this);">
呵呵!是M57962L內部電路存在的一個漏洞,看你IGBT接入電路中的情況而定,嚴重時表現為模塊內其中一個IGBT會軟過流擊穿CE極,此時另一個IGBT因為發生短路保護沒有燒毀,模塊不會發生爆炸,通常在這種情況下M57962L的保護靈敏度調得越高,燒模塊的電流點越低.可以通過驅動外部解決問題(QQ:441916244)
0
回復
@hao_zi
看M57962L典型的過流保護波形:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/57/1916471190050015.jpg');}"onmousewheel="returnimgzoom(this);">呵呵!是M57962L內部電路存在的一個漏洞,看你IGBT接入電路中的情況而定,嚴重時表現為模塊內其中一個IGBT會軟過流擊穿CE極,此時另一個IGBT因為發生短路保護沒有燒毀,模塊不會發生爆炸,通常在這種情況下M57962L的保護靈敏度調得越高,燒模塊的電流點越低.可以通過驅動外部解決問題(QQ:441916244)
表現是一個3-4(CG)擊穿,一個3-4(CG)和3-5(CE)同時擊穿,而不是你說的都是CE擊穿.
其實沒有什么關系,只要你說的正確,能解決問題,可以有一定的報酬.可以邀請你來我們廠玩.當然,靠這個發財,那時別指望了.
我不喜歡欠別人的.
其實沒有什么關系,只要你說的正確,能解決問題,可以有一定的報酬.可以邀請你來我們廠玩.當然,靠這個發財,那時別指望了.
我不喜歡欠別人的.
