還可以,但效果不是很好,主要是驅動波型的上下沿不夠徒.

這個是沒有處理的波型,只是開通有電壓高峰,所以上面的那個波型是通過我調整得到的,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1093401186360892.jpg');}" onmousewheel="return imgzoom(this);">

和驅動沒關系!

歡迎從事電源 適配器 充電器 鎮流器的朋友加入本群 做技術 業務方面交流 加入本群的請改群名片 Q群:36431592

這個波形不僅有關斷過壓,還有硬開通; 上面那個就好多了,我猜是將死區加大了不少;

   luyuc

行家呀!一看就知道了,可是我為了不影響功率輸出,死區只動了一點,主要是在換相的時候把多余的電感量吸收掉.

我使用動態死區,空載下的過渡時間通常達到15uS以上,因?yàn)閆VS電容是474,但是荷載后就剩下了2uS過渡時間;

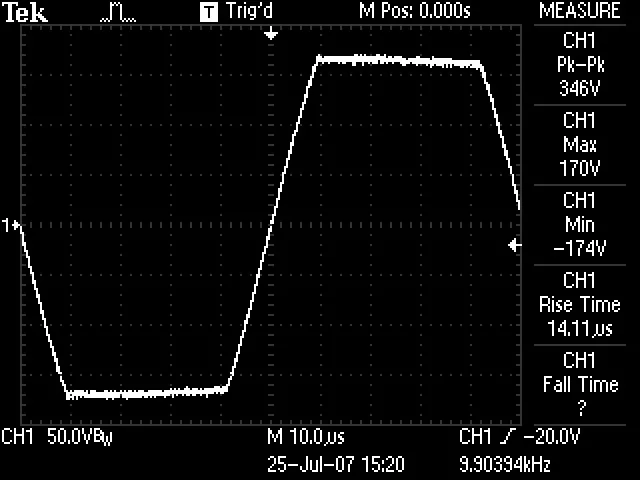

空載
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1899531186487894.jpg');}" onmousewheel="return imgzoom(this);">

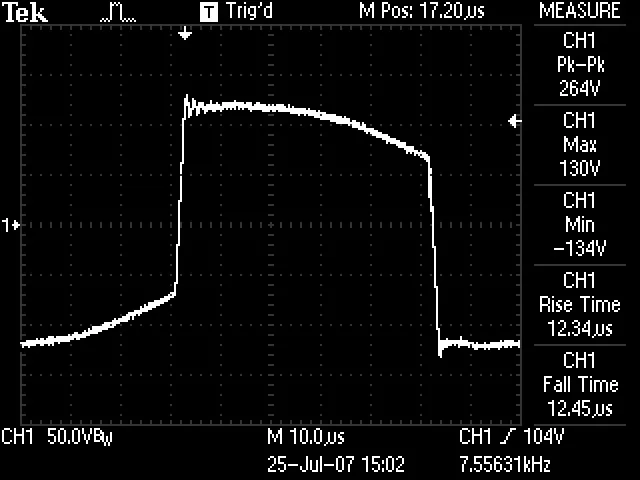

荷載
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1899531186487939.jpg');}" onmousewheel="return imgzoom(this);">
我設定的動態死區范圍1.5uS-25uS,細節請閱讀我的文章《串聯諧振逆變實驗與波形分析------關斷與接通都不容易》;
   luyuc

你這種方法用小的納米晶主變還可以,如果要是用在較大納米晶主變電路死區調節要很大吧!(如630A以上的機器)這樣做主變的利用率怎么樣啊!

我好像看明白你說的意思了!
你的做法是在沒有負荷的時候死區較大(15uS),有負荷的時候死就變小了(2uS).
你這樣做只是把在一定輸出電流內還可以,要在輸出電流較大時死區也會變小,結果小到不能釋放完主變能量時候就又會有反向高峰出現了嗎,最后管子就會炸了!
不知道我說的對不對,我只是這樣理解的,

恰恰相反,我現在遇到的問題是受最小回路空載電流的約束,電流大則工作很好,要知道我將CBB474直接并聯在IGBT上;
