24W電源交流輸入,整流橋后無大電解濾波是什么原理?

輸入AC220V,輸出DC12V2A,整流橋后無400V電解電容濾波,那位高手知道原理,請不吝賜教?謝謝!
全部回復(15)
正序查看
倒序查看
新世界
LV.4
2
2007-08-01 11:14
輸出紋波達到上千毫伏!
0
回復
新世界
LV.4
3
2007-08-01 11:39
@新世界
輸出紋波達到上千毫伏!
輸入在脈動成分很大的情況下也能工作,有人知道原理嗎?看著是PWM和MOSFET分離電路,他激的.
0
回復
新世界
LV.4
4
2007-08-01 11:46
@新世界
輸入在脈動成分很大的情況下也能工作,有人知道原理嗎?看著是PWM和MOSFET分離電路,他激的.
頂一下
0
回復
szevwell
LV.10
5
2007-08-01 12:31
@新世界
頂一下

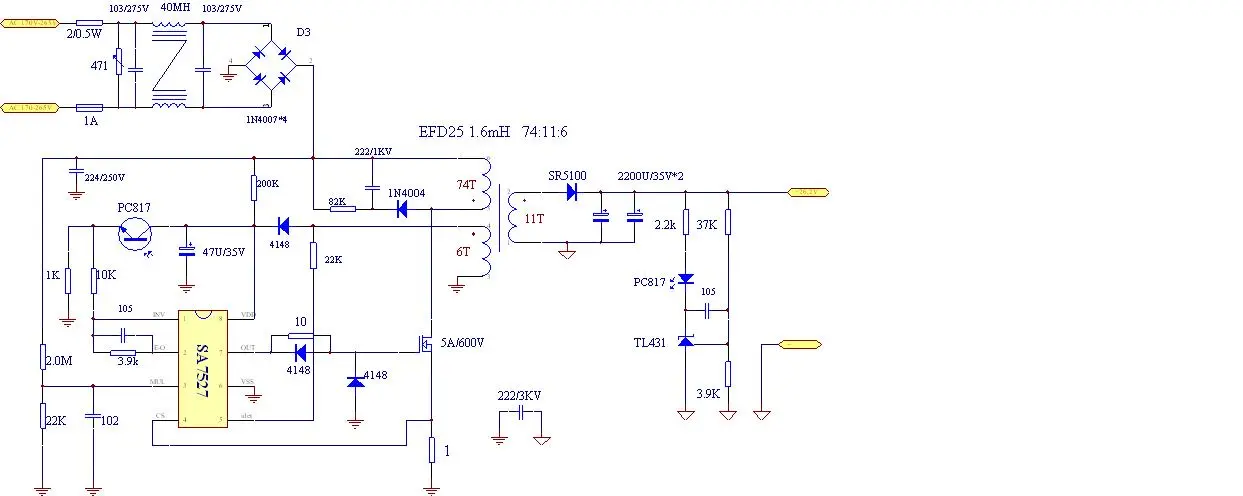

是不是象這種的?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/487871185942676.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
kgigi342
LV.3
6
2007-08-01 14:17
@szevwell
是不是象這種的?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/487871185942676.jpg');}"onmousewheel="returnimgzoom(this);">
期待問題的結果
0
回復
zyskey
LV.1
7
2007-08-01 16:33
我想,你所講的這個作用是充電器電路.給蓄電池充電用的.
如果講對了,你也告訴我 一下哦,
0
回復
新世界
LV.4
8
2007-08-01 17:24
@szevwell
是不是象這種的?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/487871185942676.jpg');}"onmousewheel="returnimgzoom(this);">
TO szevwell  :跟我說的電路相似,,你能分析一下原理嗎?謝謝!
0
回復
新世界
LV.4
9
2007-08-01 17:35
@zyskey
我想,你所講的這個作用是充電器電路.給蓄電池充電用的.如果講對了,你也告訴我一下哦,
再研究一下
0
回復
2007-08-01 18:04
@新世界
再研究一下
關注下,我手上也有這么個電源,改天詳細看看!
0
回復
szevwell
LV.10
11
2007-08-02 09:41
@新世界
TOszevwell  :跟我說的電路相似,,你能分析一下原理嗎?謝謝!
這是一顆功率因數校正IC,拿來做反激電源,故整流后的電容用的很小,用大了對功率因數有影響.此種方式都是拿來做高功率因數的電源,主要是LED的驅動,對紋波的要求不是很高.此電路有一缺點:輸出的紋波較大,我們都是用多個電容來處理,電容的UF值,達到達2200以上.
0
回復
kgigi342
LV.3
12
2007-08-02 15:06
@szevwell
這是一顆功率因數校正IC,拿來做反激電源,故整流后的電容用的很小,用大了對功率因數有影響.此種方式都是拿來做高功率因數的電源,主要是LED的驅動,對紋波的要求不是很高.此電路有一缺點:輸出的紋波較大,我們都是用多個電容來處理,電容的UF值,達到達2200以上.
弱弱的問下.
請教高手,那這種電源對保持時間就沒有要求了嗎?還有,電容大了為什么會對功率因數有影響呢?請指教.
0
回復
szevwell
LV.10
13
2007-08-02 15:39
@kgigi342
弱弱的問下.請教高手,那這種電源對保持時間就沒有要求了嗎?還有,電容大了為什么會對功率因數有影響呢?請指教.
我是業務噢,我回答不了你的問題.我把SA7527資料發上來你看看吧!
0
回復
szevwell
LV.10
14
2007-08-02 15:41
@szevwell
我是業務噢,我回答不了你的問題.我把SA7527資料發上來你看看吧!
0
回復
bymanager
LV.3
15
2007-09-25 21:49
@szevwell
這是一顆功率因數校正IC,拿來做反激電源,故整流后的電容用的很小,用大了對功率因數有影響.此種方式都是拿來做高功率因數的電源,主要是LED的驅動,對紋波的要求不是很高.此電路有一缺點:輸出的紋波較大,我們都是用多個電容來處理,電容的UF值,達到達2200以上.
普通的384x照樣可以做,只是輸出電壓紋波比較大而已
0
回復
szevwell
LV.10
16
2007-09-27 09:05
@bymanager
普通的384x照樣可以做,只是輸出電壓紋波比較大而已
請問做出來功率因數有多少?諧波有多大?
