開關電源打嗝問題

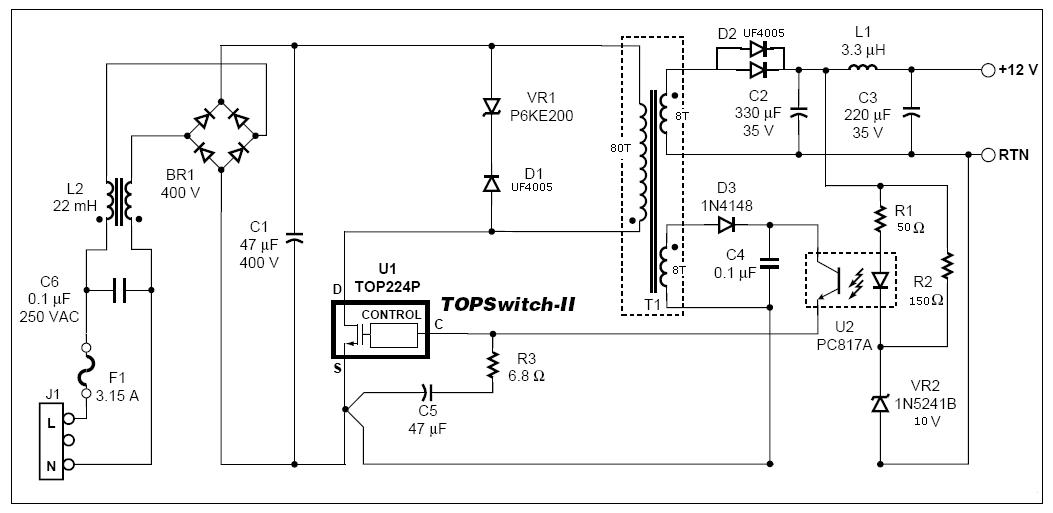

原理如圖

變壓器原邊80T,副邊和反饋繞組8T,原邊電感1206uH
因為應用實驗室現有材料做的,有些元器件沒有使用推薦的
現在問題是上電后一直重啟動,變壓器有嘀的聲音,C5電壓在4.7到5.7V之間波動,請問可能什么問題?

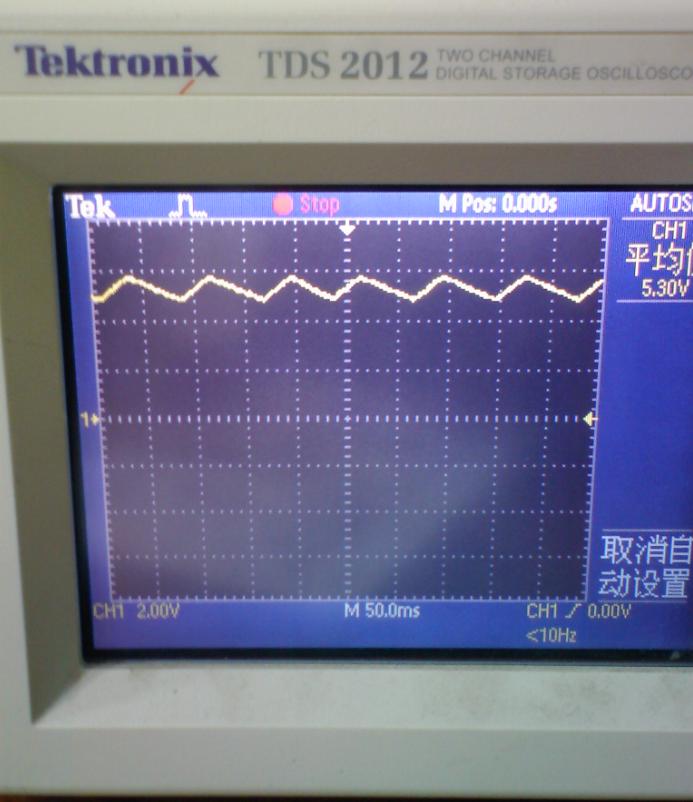

C5電壓

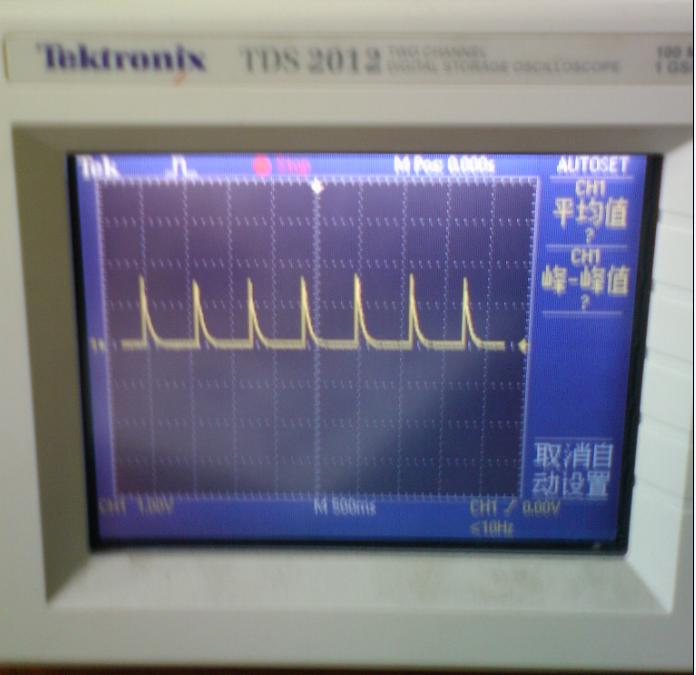

輸出電壓

全部回復(8)

只看樓主

正序查看

倒序查看

powerint_cec

LV.7

2007-07-16 09:47

看一下變壓器相位是否反了,不過說明一下,這是10年前的產品,已經不再提供支持了.

回復

xdwanlx7758

LV.1

2007-07-16 12:56

變壓器相位沒有問題,漏感太大會不會導致這個問題?

回復

powerint_top

LV.6

2007-07-16 15:20

@xdwanlx7758

變壓器相位沒有問題,漏感太大會不會導致這個問題?

如果空載狀態下就打嗝,可能是電路連接問題.檢查一下是不是控制環路開環了?

回復

源來如此

LV.4

2007-07-16 15:28

@xdwanlx7758

變壓器相位沒有問題,漏感太大會不會導致這個問題?

你可以把輔助繞組再加一圈,然后在你的D3前串一個10歐的電阻來適當的調節電壓,如還不行,可以改R3的阻值,加大試試

回復

xdwanlx7758

LV.1

2007-07-16 15:53

空載還是有這個問題,現在我檢查一下控制回路

另:原邊漏感150uH,好像太大了

回復

xdwanlx7758

LV.1

2007-07-18 21:38

我把輸出繞組反接,好了,但是再反接回來,輸出還是正常,
輸出繞組的相位沒有關系嗎?

回復

powerint_emi

LV.8

2007-07-27 17:24

@xdwanlx7758

我把輸出繞組反接,好了,但是再反接回來,輸出還是正常,輸出繞組的相位沒有關系嗎?

反了,是可以空載輸出,但是不能加大負載.明白嗎?

回復

chenhu

LV.1

2007-08-16 14:43

反饋繞組極性反了,反一下就行了051088408452

回復
