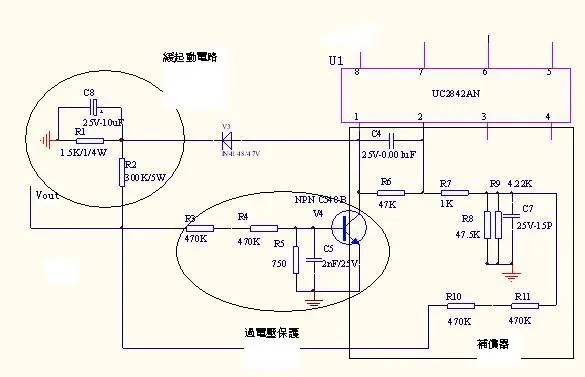

這個電路,真正的補償只有一個,其餘二個是緩起動及輸出的過電壓保護 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1841301182997099.jpg');}" onmousewheel="return imgzoom(this);">

我分析覺得,
這個電路中的三極管的作用是 過壓保護.

如果輸出電壓超過一定值,三極管導通,會把3842的第一腳電壓拉到地,
使3842的輸出關斷.

那個二級管的作用,每看懂,請高手指教.

謝謝啊!
緩啟動是什么?是軟啟動嗎?

看二樓的字體,繁體字,應該是在臺資企業工作吧.
臺資企業,都是把軟啟動說成緩啟動.

哦,呵呵,應該是的了
能幫我說說是怎么軟啟動的嗎?這兒我看不明白!

開關電路的控制,是以輸出電壓為控制手段,一般而言,一定是先有ic的電源,等到MOSFET的驅動信號出現之後,輸出電壓才會達到你所設定的值,但是在控制器開始工作之後,輸出電壓還沒有達到設定值,這時候因為ic內補償器的動作,會使duty開至最大,因此在開機的過程之中,如果duty開至最大,很容易就會造成MOSFET的燒毀,因此會加入軟起動電路,通常是電阻、電容加DIODE或是三極管的組合,在這裡可以分析如下,在Vo還達不到所設定的值時,Vo會對C8充電,此外,因輸出未達所需之電壓值,Vpin1電壓會達到最大(UC384X應該是7V)透過1N4148對C8充電,但是因C8的存在,會使Vpin1電壓不致在很短的時間內達到最大值,也就是duty不會一次開到最大,等到輸出達到所需的值,Vpin1減少,1n4148 OFF,軟起動電路功成身退,要等到機器關掉之後,c8放電,等待下一次的開機

真詳細,謝謝啊,總算明白了!
