1.decrease
2.ying wei mosfet de bin nian er ji guan ya jiang da,fang xiang hui fu shi jian da
3 off,   on
4.xiao tie ji,ya jiang wen ti
5.香容定理

自己頂一把
shottky has low forward voltage drop, and very shot reverse recover time, which decrease the loss. but why the body diode will take the current first, I sitll have no idea.

thanks man, but..but.. your post is really hard to read.
1. I also think the over shoot in load decrease is worse.
the reason might be that vout=1, vin=12, that means the duty is very small. so when the load increase ,the duty cycle won't decrease furth. so the overshoot is not that bad. while in load decrease, the duty cycle can increas lot,making bigger overshoot.sigh...I thought through it after the interview, too late...too bad...
2. I know the reason why the efficiency can be increased. but I sitll have no idea why the body conducts first.
3, I reply as both off, body diode on, I am afraid I guess the correct answer.
4, same as 2
5, could you tell me little bit detail.what is the practical limit for the selection of cross over frequency.

one more question I remembered.
Q. the benifits of high frequency.
I answered with small inductor and capacitors
Q  more
I answered: increase the transient response
Q  more
I don't know another benifit of the high f, I just know the price could be more switching loss and EMI problem? what the other benifits on high frequency???thanks
too bad for my first phone interview, I wish I could get a on-site, which is on Fremont, SF. now I lost it嚴重郁悶ing

如果他要說體二極管先導通那是考慮到體電感與肖特級二極管的體電感得比較,不過我覺得這個問題沒有意義他要看現實來定

謝謝你的回帖.
那公司不錯,在灣區,可惜我面試搞砸了,咳,準備工作方向不對,他一上來就直接問很基本的關于同步整流buck converter的問題.我準備的問題卻是其它公司同類產品的指標和技術.問題是很基本,可惜我沒有翻翻自己準備的葵花寶典.很多問題知道個大概,不知道詳細的原理.可惜可惜

1.其實在調節速度等一定的前提下,就跟負載阻尼系數有很大關系,重載駐尼系數大
5.開關頻率決定了電容與電感的體積,而cross frequency 決定了快速性overshoot,高頻噪聲衰減,開關頻率高則cross frequency 也可以做的高
根據采樣定律:cross frequency 要小于0.2的開關頻率

嗨,這位兄臺的英語不錯呀,
我可以請問一下,你說你應聘搞砸的那個公司是什么公司嗎,具體名稱,放心我不是去應聘,我只是想尋找是否有合作的機會(我是業務,我司是做過壓過流保護元件),在此小弟像各位大哥請教,誰知道廣東這邊有那些大的工廠需要這些電子元件(事成后必重謝)

啥公司

加州一個搞power management IC.
的公司,搞集成的buck regulator.我沒有IC design的背景,本來估計也沒戲,只是搞好了phone可以到灣區玩玩呀.sigh...一天都在郁悶,第一個phone interview
工作不好找呀

在灣區的一家公司.名字我不知道,是列頭公司找到我安排的面試.
搞集成buck regulator的,

我靠,我跟他說10%-20% of switching frequency, Y 還追問我limit 是多少,搞得偶戰戰兢兢,還有高過20%的crossover frequency?
faint

I think should be that phase margin determines the overshoot while the crossover frequency (bandwidth) determines the the response speed...

理論是不要過0.5的f,但實際上0.2以下

phase margin 對應的是此平率點的時延,所以小會好,但不能說他決定過充

我覺得早工作難易和個人經歷稱比例,因該不難

在這里在這個領域的第一份工,當然難了

hehe我還要一年就畢業,我原來只做過變壓器,暈呀

老弟你基本功不錯,PFPF, 你在那呀?

西安,在學校里

能否具體的講解一下,香容定理呢,

老哥,你也很厲害呀,我是計算機,現在剛轉入電子行業,對于很多都還不懂,我看了你們的留言,我很敢興趣,我現在雖然做業務,但是,對于很多產品的知識與應用范圍我多還不懂,我只知道我們的產品485保護都有用,
我們公司是做TVS管(瞬態抑制二極管),壓敏電阻,陶瓷氣體放電管,玻璃放電管(強效放電管),我想請問這方面除了485以為,還有那些保護會用到呢?或者有哪些產品會用到這些元件.
再次,我先謝謝各位大師!

這些都是些基本且重要的問題,對DC/DC來說.
我來回答一下:
1)減低負載時的過沖大,負載突然減少時占空比要能迅速減小才能有效抑制過沖,但此電源占空比非常小,缺少迅速減少的空間,此時電感的儲能使電容電壓升的很高.但加載時由于有足夠的占空比,就不存在此問題.
2)并聯肖特級為了提高效率,因為在死區時間時MOS的體二極管要導通,但體二極管的壓降較大,用肖特級壓降低,可提高效率.
3)死區時間,上下MOS是關斷狀態(死區的含義),shottky diode導通.
4)shottky diode. 我認為可能你聽錯了這題,應該問:low side mos and shottky diode誰先導通,然后誰承擔電流.應該是shottky diode先導通,然后MOS承擔電流.
5)有好幾個因素:斜坡匹配(電壓電流方式都有),運放增益帶寬積,香農定理的帶寬遠在此以上,是極限的極限,也就是說不用考慮.

其實:具體是加載還是減載時過沖大應根據工作的占空比和電路的可以達到的最大占空比有關.如在占空比未飽和下跟交越f和輸出電容和esr有關

hi,CMG,
thank you for your reply, yes, I agreed with you, these questions are quite foundamental. I did't make a good reparation for it. if I had some previouse experience and I could clam down, and think a little bit, these questions are not difficult. I thought and knew most of the answers just after the interview. anyway, I do have some experience to deal with techinique interview, hope I were lucky enough to get another interview soon and I could muc better. thanks again,

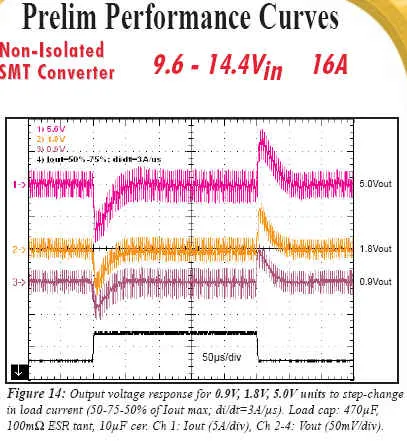

過沖是與占空比有關,所以面試題目特別指出是16V to 1V,在這種情況下占空比是很小的,所以是減載上沖大.下面有實例.
   其實對一般DC/DC,在占空比未飽和時,實際上加減載過沖是差不多的,如果不考慮雜散電感的影響(其脈沖非常窄,如果示波器帶寬不夠就看不到,如果這個也認為是過沖,則加減載是完全一樣的).如果非要深究,應該是加載過沖大,為什么呢?因為動態負載瞬間,反饋電路是來不及動作的,這時過沖是由電容容量和ESR決定的,對加減載來說,ESR的影響是一樣的,但容量的影響是不一樣的,加載:1/2*C{(V+&)平方-V平方}; 減載:1/2*C{V平方-(V-#)平方};V為正常輸出電壓,加減載瞬間電量變化是一樣的,所以&<#,既加載過沖大. 這是對你第二個問題的直接答案,“有關”是個模糊的概念.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1103453863.jpg');}" onmousewheel="return imgzoom(this);">

這個問題分析起來有很多現象,具體可以在ieee上關于vrm的文章中有介紹
cmg問你個問題:在dcm pfc中在電感和整流橋之間加個pi濾波,那個pi的電感感直高(800uH),他不參與能量的傳送嗎,如不,那么大的值對工作有影響不

弱弱問個問題:交叉 frequensy在開關電源中的定義與用處?什麼是香儂定理?

不參與能量傳送,對正常工作沒有影響. 看一下LC的諧振頻率,遠大于100Hz.

我有不同意見,我認為duty cycle不會隨著負載的變化而有大的變化,只要看看它的基本公式就知道了,即使有變化也是為了彌補電流增大帶來的效率損失,而不是為了提供負載電流,(它與duty cycle 是沒有關系的.)所以我覺得應該是一樣過沖應該一樣,歡迎提供不同意見!
另外想問個問題,宵特基二極管的反向恢復時間小,增加效率,但是有一樣不明白,就是到底什么是反向恢復時間,還有它為什么降低效率?謝謝!

根據我看一些IC的data sheet, 在high input low output的應用中,確實是加載時overshoot大.我覺得是因為此時的duty實際很低.沒有什么減少的空間,而瞬間增多的空間大.
二極管由導通到截至,正向電流減小到零后有一個很短的反向電流時間trr,在回到零(forward leakage>0).trr就是反向恢復時間.時間越長,帶來越大loss
