可以試試調整下列部分:
1.變壓器改變繞法.(是否加有銅箔,銅箔的繞法及包膠方法是否正確),測試漏感是否偏大.
2.調整RCD吸收回路.
3.看看你的驅動回路是不是驅動電阻太小引起了低阻尼振蕩.或者是驅動線路走線太長.
4.看看你開關管D極峰值電壓波形是不是尖峰很大,方便的話可將波形貼上來.
5.開關管加D極加磁珠試試.
注意,只要傳導足夠漂亮,輻射是沒有問題的.
最后,將結果再貼上來看一下.如還不行,可再聯系我.

幫你頂一下

非常謝謝樓上的回復.請?jiān)賻臀铱匆幌?
我的輻射很好,有10DB的余量,就是傳導FAIL

我把驅動減弱和變壓器加銅皮試過,沒有改善.MOS尖峰也不高,只有30V左右.至于漏感我先去看一下,再發上來.

剛才看了一下漏感,90UH(10KHZ&1.0V)

robert,請問傳導是什么?有什么用?怎么做啊?

能不能把PCB LAYOUT  BOTTOMLAYOUT PDF發上來看一下,是不是LAYOUT的問題.
漏感是沒有問題,符合要求的.
在線等ING......

是在哪個頻段啊 現在公司限制了,附檔都不能打開

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/55591182755624.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/55591182755873.jpg');}" onmousewheel="return imgzoom(this);">

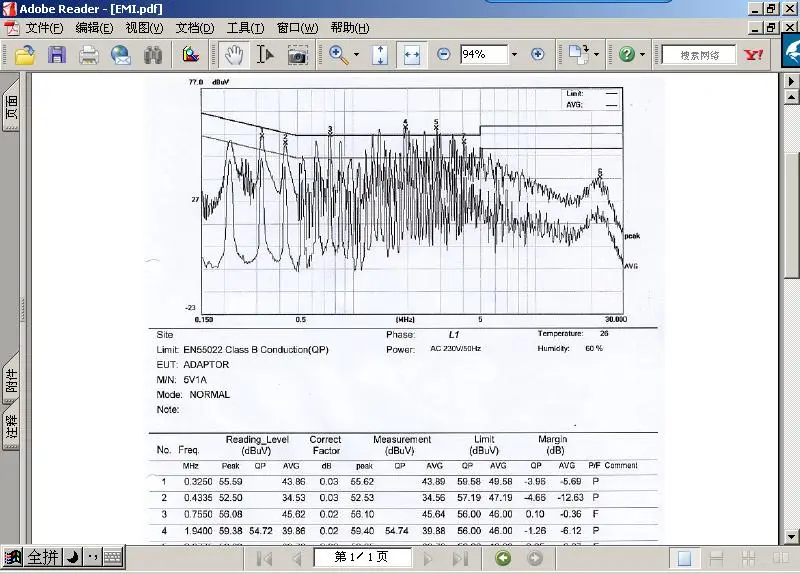

POWER PCB檔案

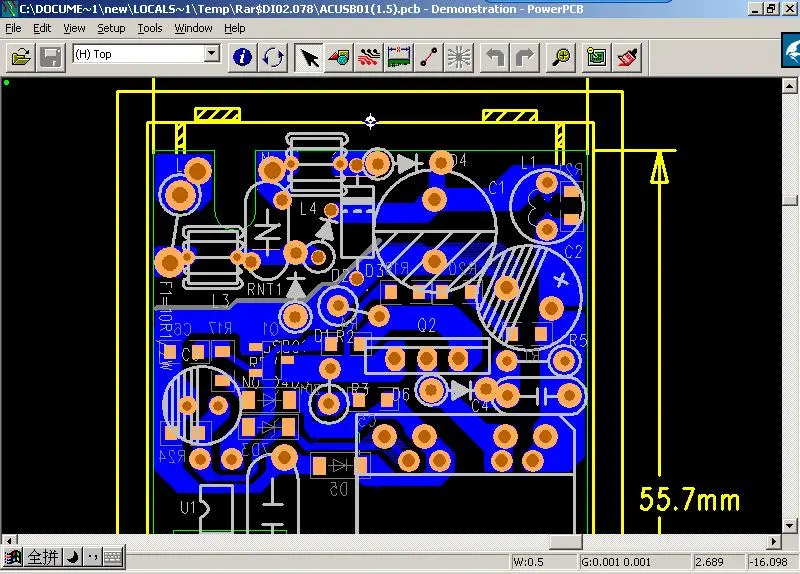

PCB上還真有點問題,MOS的S極這邊環路太長了,致使整個主功率環路大,有影響作用

四個二極管整流,400V濾波電容和13003E極接地的回路有問題.也就是說13003接地沒有在濾波之后.

看了你的PCB,覺的你的整流橋二極體的接法有點怪怪的,你可以在D1和D3PIN腳上加磁珠3.5*3*1.5試試,也可以用二極體連起來,注意:二極體輸出部分要連至大電容2端.

IN4007接到大電容后面拉.

地線割過,放到大電容的后面,還是沒有效果

怎么割的?

在D1處割開,然后在Y-CAP的地端引一根線到C2的負級

D1和D3串磁珠試過,還是沒有改善.

變壓器怎么做的

變壓器是最簡單的繞法,因?yàn)橐刂谱儔浩鞒杀?先NP,再NS,最后Naux
繞線也是一層接一層的繞,沒有重新折回,直到繞滿為止,也沒有去測試變壓器的偶合電容有多大,還有EMI平衡,還有加銅皮等等,都沒有考慮.總之是最簡單的變壓器打法.

變壓器是最簡單的繞法,因?yàn)橐刂谱儔浩鞒杀?先NP,再NS,最后Naux
繞線也是一層接一層的繞,沒有重新折回,直到繞滿為止,也沒有去測試變壓器的偶合電容有多大,還有EMI平衡,還有加銅皮等等,都沒有考慮.總之是最簡單的變壓器打法.

還有Y電容呢,對變壓器就沒多大限制,怎會不過呢,

把屏蔽加進去吧,接一次側的地,會好多了,外面也要包一下

你沒有用共模電感,只用兩個差模,

該類型電路,就是拿掉Y電容也輕松過傳導.若想搞定,請聯絡我:
S.M.XIAO:2158235.
謝謝!

請問有沒有詳細的變壓器和電感屏蔽的資料?
謝謝

感謝各位的建議,現在EMI OK 了,變壓器加屏蔽,以前試過是沒有效果,可能是屏蔽接錯了吧,現在好了.NP-Pinbi-NS-Naux
現在EMI大概有6DB的余量.

恭喜一下樓主,樓主有獎金拿啦!

謝謝各位的捧場哦,哈哈.
