這是三塊厚膜中的部分原理圖 1799711181790305.doc

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711181793949.jpg');}" onmousewheel="return imgzoom(this);">

你這是什么機器的控制板啊

也是二氧機的

我做了十幾年,大電的產品,設計理念高于KR的,只是流向市場時,還不成熟.有一些保護還不完善,等技術人員把它改進好,已不太被認可了,可惜呀!一個不錯的產品,也只能在很小的范圍認可了.

FX-200機.臺灣人最喜歡.

您說的這個板是MOVE的嗎?還是NEW的?

是MOVE的

大電MOVE系列焊機
                大阪電氣MOVE系列弧焊機原理

    MOVE系列弧焊機是日本大阪電氣株式會社研發的一種多功能晶閘管控制弧焊機
    該系列產品共有4種規格:MOVE-200.MOVE-350.MOVE-500和MOVE-500G.前三種是平特性CO2/MAG弧焊機,后者是平直和陡降兩特性的CO2/MAG.手弧及碳弧氣刨的多功能焊機
    1.原理分析
    主電路采用雙反星型可控整流方式.反饋的電壓從整流后電抗前取得,不受短路過渡動態影響,使得輸出電壓保持穩定,網壓補償能力強:電流反饋從分流器取得,經運算放大后作為引弧識別信號.控制電路由主晶閘管同步觸發,送絲調速及一元化調節和焊槍開關操作配合的送氣.加電.送絲等程序控制電路組成.

凡是可控硅二氧機都可改成以上電路,焊接效果也會變得更理想......

實際上大電焊機獨特的地方在它的電抗,它在直流電抗上加個渦流環,這樣可使小電流時頻率高,焊機不容易斷弧.

我聽說南方用的是大電的技術,是么?

是,現在已經改成離散的了,但4027的選件很關鍵

能發張圖么?我是修焊機的,那家的都能遇到.
zuojiayin@163.com謝謝!

你這套板子多少錢一塊?

這是板的主件500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711182848437.jpg');}" onmousewheel="return imgzoom(this);">

**此帖已被管理員刪除**

看看我這個怎樣500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711182903685.jpg');}" onmousewheel="return imgzoom(this);">

NBC500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711182903911.jpg');}" onmousewheel="return imgzoom(this);">

WS500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711182904535.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711182904548.jpg');}" onmousewheel="return imgzoom(this);">

原理圖 1799711182904650.sch

好,哈哈,小家伙,我的地盤我做主.

對這些產品我們可以共同探討,共同提高

這些線路板都是你做的么?

是,大多都是仿的,教你見笑了

這是不是你需要的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711183017663.jpg');}" onmousewheel="return imgzoom(this);">

其實我一直很欣賞,大電的系列,你認識李工嗎

哈哈,小家伙,你師傅還有點名啊.

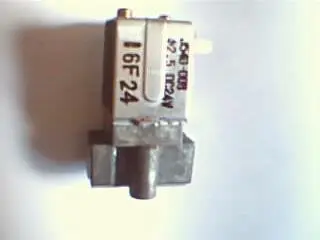

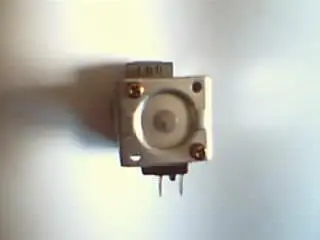

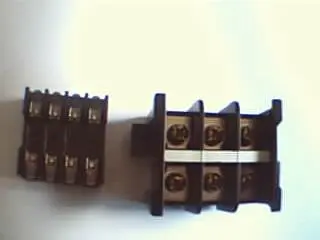

在讓你看看這500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711183112543.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711183112554.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1799711183112564.jpg');}" onmousewheel="return imgzoom(this);">

不好意思,我是新手不明白你所說的離散和4027是什么意思?您能給我解答一下么?
