saber常用模板的說明.(就電源仿真而言)
常用模板（templet）應用
在開關電源的仿真中,磁性器件的設計和建模是致關重要的.這是教程里對其的描述.那么我們就先從其開始共同探討.大家有什么想討論的我們可以討論一下.
1.磁性器件(Magnetic)
磁性器件有很多，我們這里主要講述Magnetic core、Winding及變壓器。
查找路徑：MAST Parts Library/Magnetics(可直接輸入名稱查找)打開此路徑，左邊Available Categories 欄下還有不同的子路徑，右邊的Available Parts欄下有Magnetic 模板(如Magnetic core、winding等)。
不同的模板，它的屬性也不同，所要修改的參數也不同，我們在這里介紹最基本的參數。比如線性磁芯(Magnetic core，linear)，它的屬性框中的參數有很多，但最基本的參數卻很少。它的填寫方法有兩種：第一種是只需填寫磁芯的電感量(al)；第二種是填寫磁芯的長度、面積和磁導率(len、area、ur)，如果磁導率使用默認值1，那幺它只是代表磁芯的空隙。又如線圈(winding)我們只需填上匝輸n就可，當然其它參數(面積、電阻)，越詳細越好。
我們知道變壓器也是一種磁性器件，是電源中不可缺少的器件。在Saber的Library中提供了三種類型五種型號的變壓器模板。三種類型分別為：1)、DC 2)、linear 3)nonlinear。五種型號分別為：Two-winding；Three-winding；four-winding；five-winding；six-winding。
查找路徑：MAST Parts Library/Magnetics/transformers(也可直接輸入transformer查找)
三種不同類型的變壓器所需的基本參數也不同，在DC變壓器中只要定義輸入輸出匝數；在linear變壓器中有兩種提供參數的方法：第一種是提供電特性，即輸入輸出端的電感量(lp、ls)，第二種是提供磁特性，即輸入輸出端的匝數、磁芯長度、面積和磁導率(np、ns、len、area、ur)；在nonlinear變壓器中要定義輸入輸出端的匝數(np、ns)、電阻(rp、rs)及磁芯的長度和面積(len、area),最好提供磁芯的磁矩回線所需的各種參數。(這里都是以Two-winding為例)

利用磁性器件winding和core建立全橋驅動變壓器的方法
作為磁性器件winding有著四個連接點,其中ep,em是電學的連接,而mp,mm是磁學的連接.還有一個就是磁學的連接必須形成一個閉環.下面是我建立的驅動變壓器的模型的saber文件.1067750478.rar

UC3843 48V輸入,5V/7A輸出,200KHz開關頻率,單端反激拓撲,電源仿真
2 UC3843 48V輸入,5V/7A輸出,200KHz開關頻率,單端反激拓撲,電源仿真

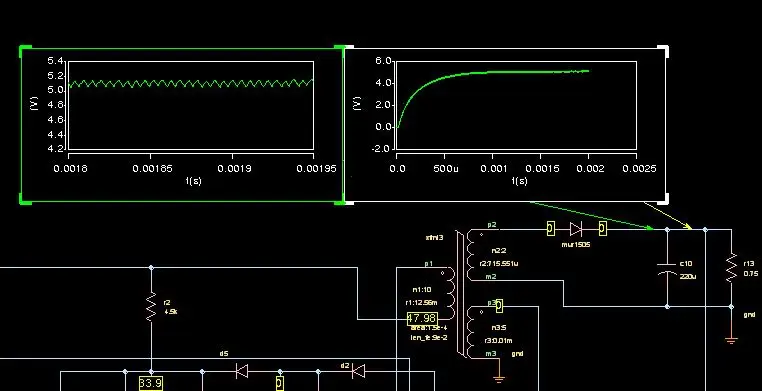

仿真后波形如下.望大家共同探討.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1068319356.jpg');}" onmousewheel="return imgzoom(this);">
有關總結稍等.
先做stimulate netlist
然后dc分析默認參數即可.
時域分析參數.end time 2m;time step 5u;moniotor progress 100其它參數按默認參數.
仿真示例saber文檔1068096218.rar

你把他發到這里來啦
呵呵

仿真可以了嗎?
放在這里,會更系統些.

可以了，
期待你的總結！

3 UC3525 半橋拓撲1000W開關電源saber仿真(300V 28V input/100V 10A output)
3 UC3525 半橋拓撲1000W開關電源saber仿真[300V 28V input/100V 10A output,開關頻率230KHz,磁性器件TDK PC40 RM14(主功率變壓器)]
最近哥們在做一個電路,先做了個仿真.不過還沒加反饋,及過流保護.拿來與大家一起探討.

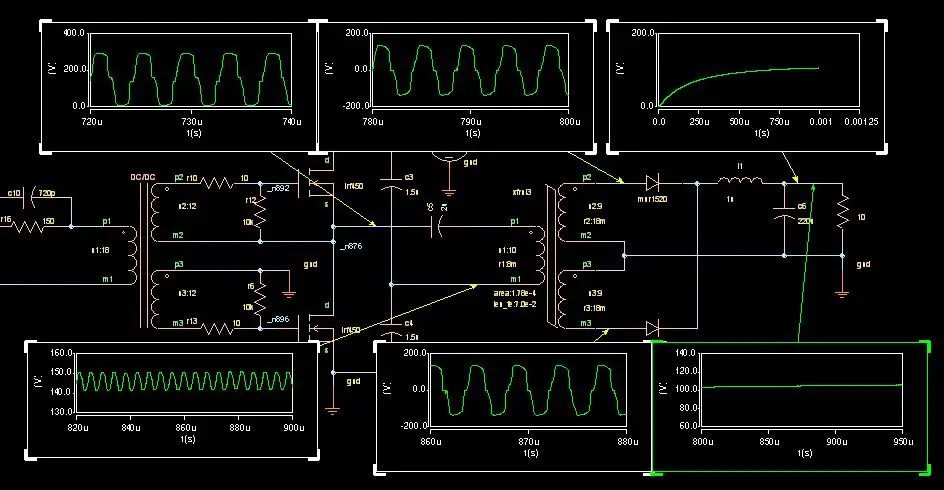

仿真波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1068319094.jpg');}" onmousewheel="return imgzoom(this);">
仿真步驟及參數設定.
先做stimulate netlist
然后dc分析默認參數即可.
時域分析參數.end time 2m;time step 5u;moniotor progress 100其它參數按默認參數
參考書籍<<現代高頻開關電源>>劉勝利
仿真示例saber文檔1068319012.rar

UC3843雙路輸出

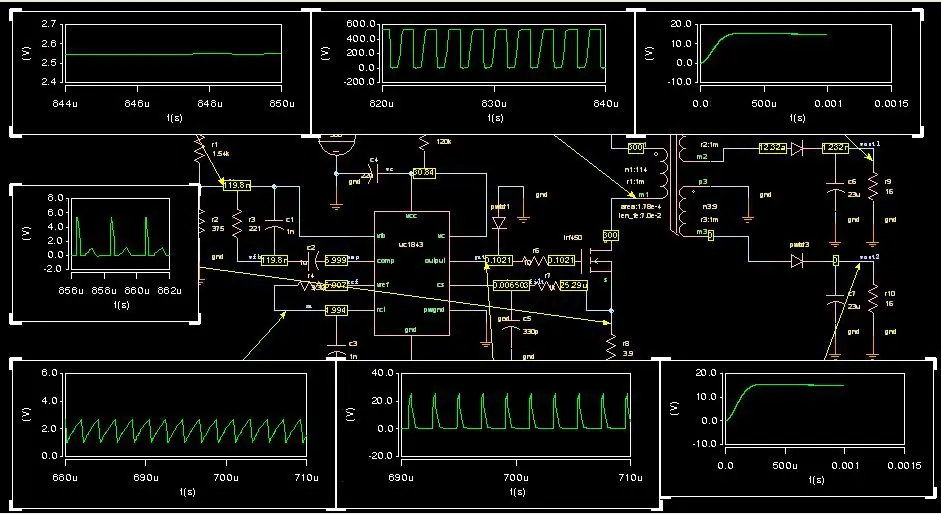

時域分析結果
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1068821016.jpg');}" onmousewheel="return imgzoom(this);">
SABER文檔
1068821077.rar

陸老師您用的是最新版本么
文檔我怎么打不開
仿真不來
我用的是 cadence 14.2
哪能下載到最新版本?

我是用SABER做的仿真,而不是CADENCE,所以你打不開啊
不是你軟件版本新舊的問題.要下載SABER去LS-LABS的FPT
ftp.ls-labs.com
ls-labs
ls-labs
或本站FTP里下載SABER DESIGN 2003.6

你姓陸嗎？
怎么上面那位張工叫你陸老師？

是嗎?我姓雷啊.哈哈,那哥們可能弄錯了,
.

敢問雷兄
Avanti(2002)和Snopsys(2003)除了時間,有沒有具體區別
兩個版本我都裝了
發現前者文件比后者大了100M以上

請問這兩個與正版還會有什么差異
實際應用中會有什么限制,要知道
正版Saber可是只能想想而已哦

如果是沒有很大原則性限制,那不
是用盜版對電源設計工程師來講
是莫大的好事

哈哈

我目前也沒發現什么差別的。我還想呢？
可能是我們對它還不是很了解的。但是我想用這個版本，對電源工程師來說也夠用了。

請問用SABER畫原理圖時元件可一旋轉方向嗎?
比如水平放置的電阻要改為垂直放置?

應該是可以的.但是我想垂直的就用垂直的好些.
.

屬性里選
沒有快捷鍵

有沒有復雜一些的例題
復雜的發現DC分析點總是運行個不停
如何調整較好

和PROTEL一樣，可以自己定義快睫健。
。

我找到拉!
在選中零件單擊右鍵就有rotate和flip兩個按件,在其相應的下拉菜單內選要旋轉的角度.在schematic內也有這兩個菜單,但不知如何定意快結鍵.

請問版主：
DC分析是進行其他分析前必須做的嗎？

是進行瞬態分析前必須做的.
.

是這樣嗎.DC分析就一會就可以了,你執行也是一次才隊啊.
.

thank U
謝謝你提供這么好的信息，我也被陸老先生坑了一把，朋友能提供一些關于自己建立saber模型的信息嗎？

rotate
rotate do the case!右鍵＋旋轉　就行了

謝謝!
謝謝!

請教
請教老兄：我怎么仿不出老兄的結果？step time 5u 是否合適？200KHz的頻率，周期即為5u.你這個仿真電路反饋電壓的波形如何，是否就按照50%占空比設計電路的？

請教
請教老兄，我怎么仿不出老兄的結果？step time 為5u合適嗎？200KHz的頻率，周期即為5u, 是否還有其他的關鍵點,在改參數為80m和5u后，仿到42.75%時出錯：*** ERROR "ALG_NO_SOLUTION" *** Cannot find nonlinear system solution.
*** ERROR "ALG_ITERATIONS" *** Too many iterations
Partial results at time=0.042746307645733 were written to the initial point "tr1
".
就是在3843起振后不久就出錯了，為何？

仿真參數;
order 1
瞬態:2~3m,1u,100就可以了,用不了80m那么長的時間的.

請教　
請問有沒有用過反激式變換器的平均電流模塊flybackavg_cd,模塊中在平均電流模式時Isense和Vc引腳如何連接？Isense在何處取樣
