開關電源反饋環路的波特圖疑問
下面的波特圖是開關電源的反饋控制部分.請大家幫助分析一下,哪個波特圖的性能更好.謝謝!
全部回復(9)
正序查看
倒序查看
@尋找真理
有穿越頻率要小于開關頻率的一半和相位欲度大于45可以判斷黑色虛點的特性最好
上次傳的圖沒有標明曲線名稱,現在重新上傳.

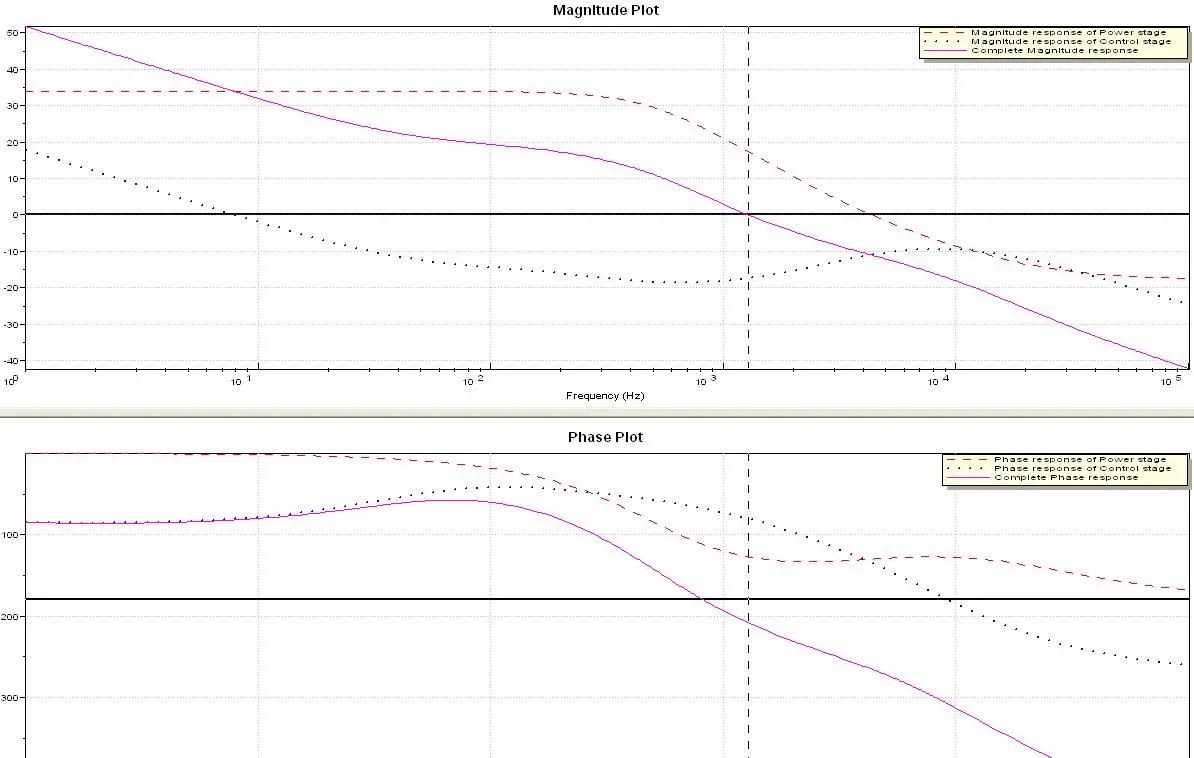

這個圖的相位裕量是73.01,交叉頻率1K左右.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/654481181180406.jpg');}" onmousewheel="return imgzoom(this);">

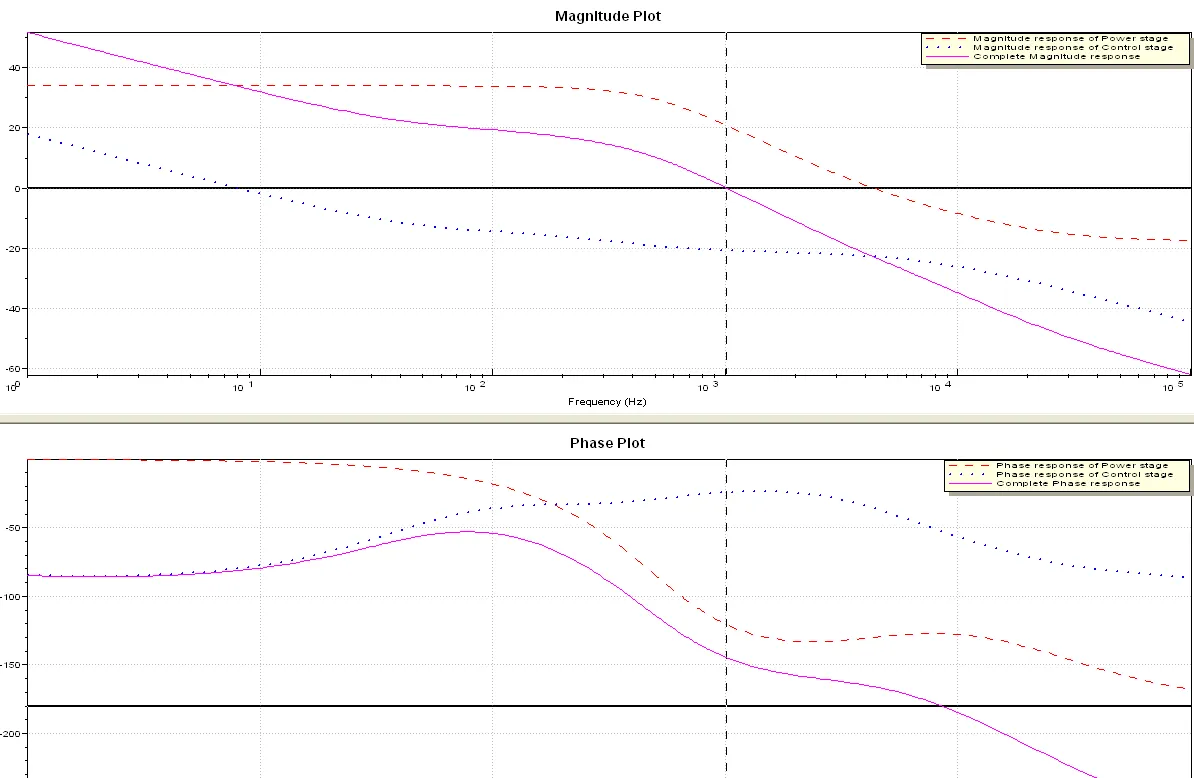

這個圖的相位裕量是35.32,交叉頻率1K左右.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/654481181180569.jpg');}" onmousewheel="return imgzoom(this);">
對以上兩圖中交叉頻率1Khz感覺有問題,開關電源開關頻率132Khz,通常交叉頻率會在20Khz左右的.這兩個圖均是從PI軟件上得到
這個圖的相位裕量是73.01,交叉頻率1K左右.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/654481181180406.jpg');}" onmousewheel="return imgzoom(this);">
這個圖的相位裕量是35.32,交叉頻率1K左右.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/654481181180569.jpg');}" onmousewheel="return imgzoom(this);">
對以上兩圖中交叉頻率1Khz感覺有問題,開關電源開關頻率132Khz,通常交叉頻率會在20Khz左右的.這兩個圖均是從PI軟件上得到
0
回復
@copper
上次傳的圖沒有標明曲線名稱,現在重新上傳.這個圖的相位裕量是73.01,交叉頻率1K左右.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/654481181180406.jpg');}"onmousewheel="returnimgzoom(this);">這個圖的相位裕量是35.32,交叉頻率1K左右.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/654481181180569.jpg');}"onmousewheel="returnimgzoom(this);">對以上兩圖中交叉頻率1Khz感覺有問題,開關電源開關頻率132Khz,通常交叉頻率會在20Khz左右的.這兩個圖均是從PI軟件上得到
穿越頻率應該選取在小于一半開關頻率處,一般選取20%左右為宜.怎么會如此的低?只有1KHZ?
再者,45度以上的裕量將會有很好的響應.
再者,45度以上的裕量將會有很好的響應.
0
回復
@copper
上次傳的圖沒有標明曲線名稱,現在重新上傳.這個圖的相位裕量是73.01,交叉頻率1K左右.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/654481181180406.jpg');}"onmousewheel="returnimgzoom(this);">這個圖的相位裕量是35.32,交叉頻率1K左右.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/654481181180569.jpg');}"onmousewheel="returnimgzoom(this);">對以上兩圖中交叉頻率1Khz感覺有問題,開關電源開關頻率132Khz,通常交叉頻率會在20Khz左右的.這兩個圖均是從PI軟件上得到
記號。。。。。。
