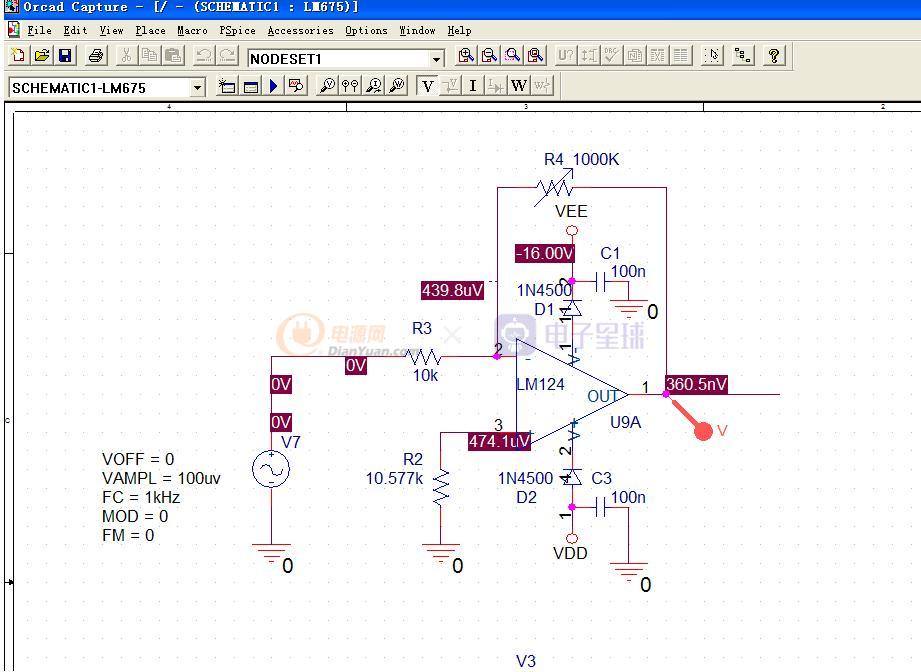

你的偏置電壓太大了,要選用精密運放.你的輸入太小!!

哦?360nV不是很大吧?而且即便輸入增加的10mV,仿真后放大倍數也是50的...(Vin=10mV,Vout=500mV)

???

我覺得應該沒錯吧,放大器用的是正負極雙電源,也就是輸入信號就認為是正負極性的信號,輸出信號正負幅值最大為100才對.你輸入的信號只有正信號沒有負信號,所以輸出才放大50倍,應該對

那個R2是作為調整偏置電壓用的,但有朋友說如果是單電源運放的話就沒有必要要這個電阻了,是嗎?

我加的信號源是對地中心的正旋波,有正負呀?

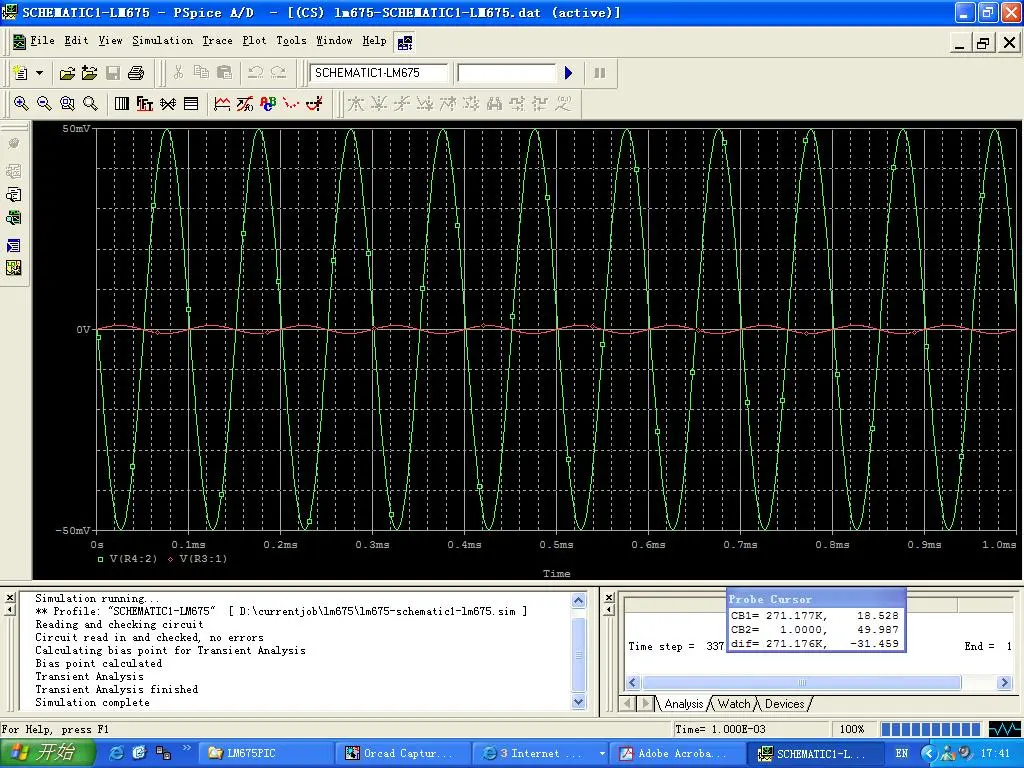

如圖:仿真后的時域分析,紅線為VIN,綠線為輸出.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1766901180345345.jpg');}" onmousewheel="return imgzoom(this);">

繼續(xù)求助!

幫你頂一下!

謝謝 繼續(xù)求解~~~

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1816921182784889.jpg');}" onmousewheel="return imgzoom(this);">

或許你的輸入接觸你的10K的電阻時就縮小到原來的1/2倍了

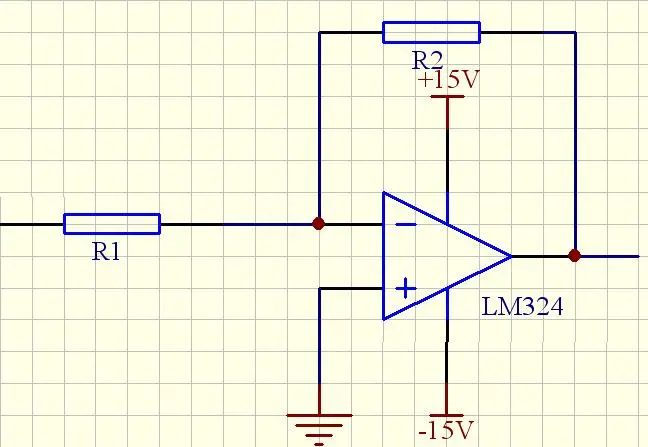

以上是我的電路圖,我的輸入是用信號發(fā)生器,當輸入一接觸到R1時就縮小了.不知道為什么

輸入端用電容耦合試試

你的輸入電壓太小,360nV,是什么概念阿?你用三用表都測量不到的.

加大你的輸入電壓,就夠了.

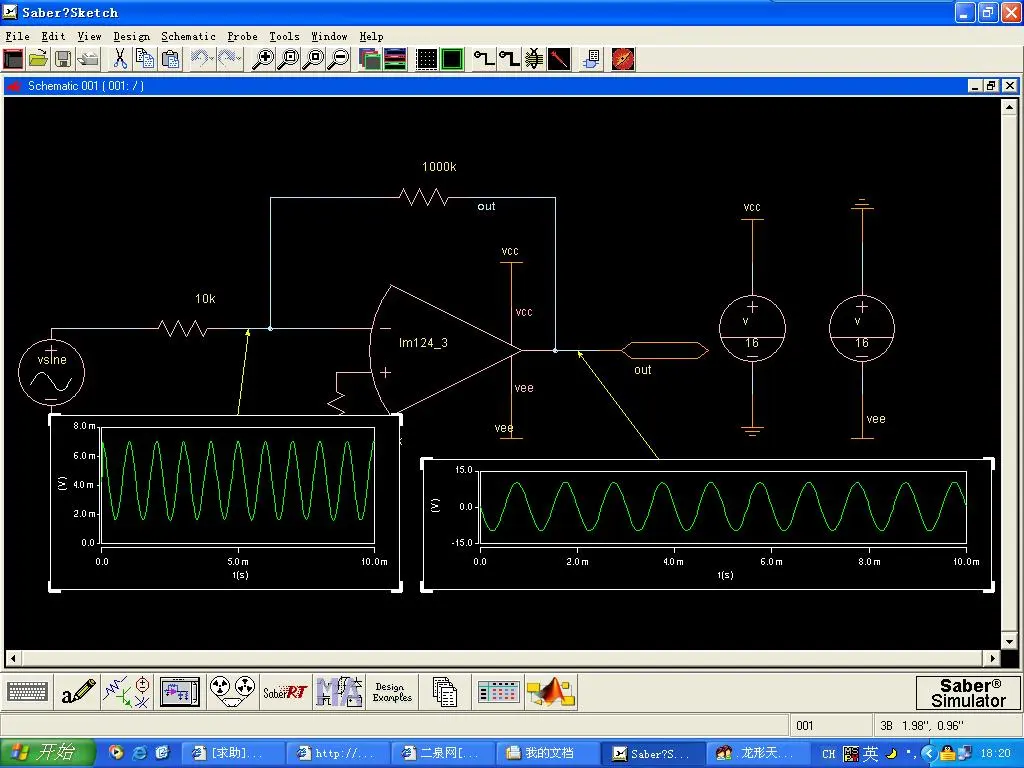

比如改成0.1V,看看我用Saber仿真的結果,上個圖給你看看好了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/749531182853493.jpg');}" onmousewheel="return imgzoom(this);">

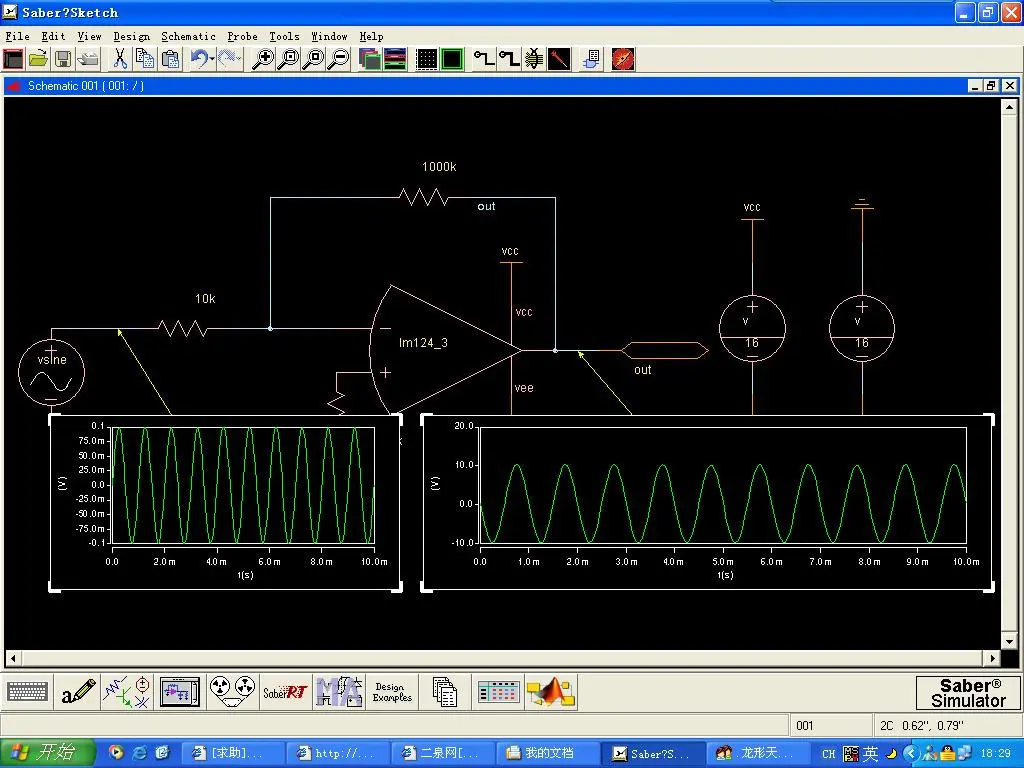

這張圖可以明顯看出,放大系數就是100.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/749531182853840.jpg');}" onmousewheel="return imgzoom(this);">

謝謝,
我用103的電容耦合拭過,也沒什么效果,跟原來一樣.
