開關電源上一個神密的三極管
手頭上有一個客戶送來的開關電源樣品,上面有一個三極管,TO-220封裝的,接法很奇怪,用示波器測了一下,又不像三極管,也不像是MOS管,它的作用是用來給其它IC供電的,非隔離式的接法,DC電壓15V,請問這是什么東西呢,因為管上的字給磨掉了,請高人指點
全部回復(12)
正序查看
倒序查看

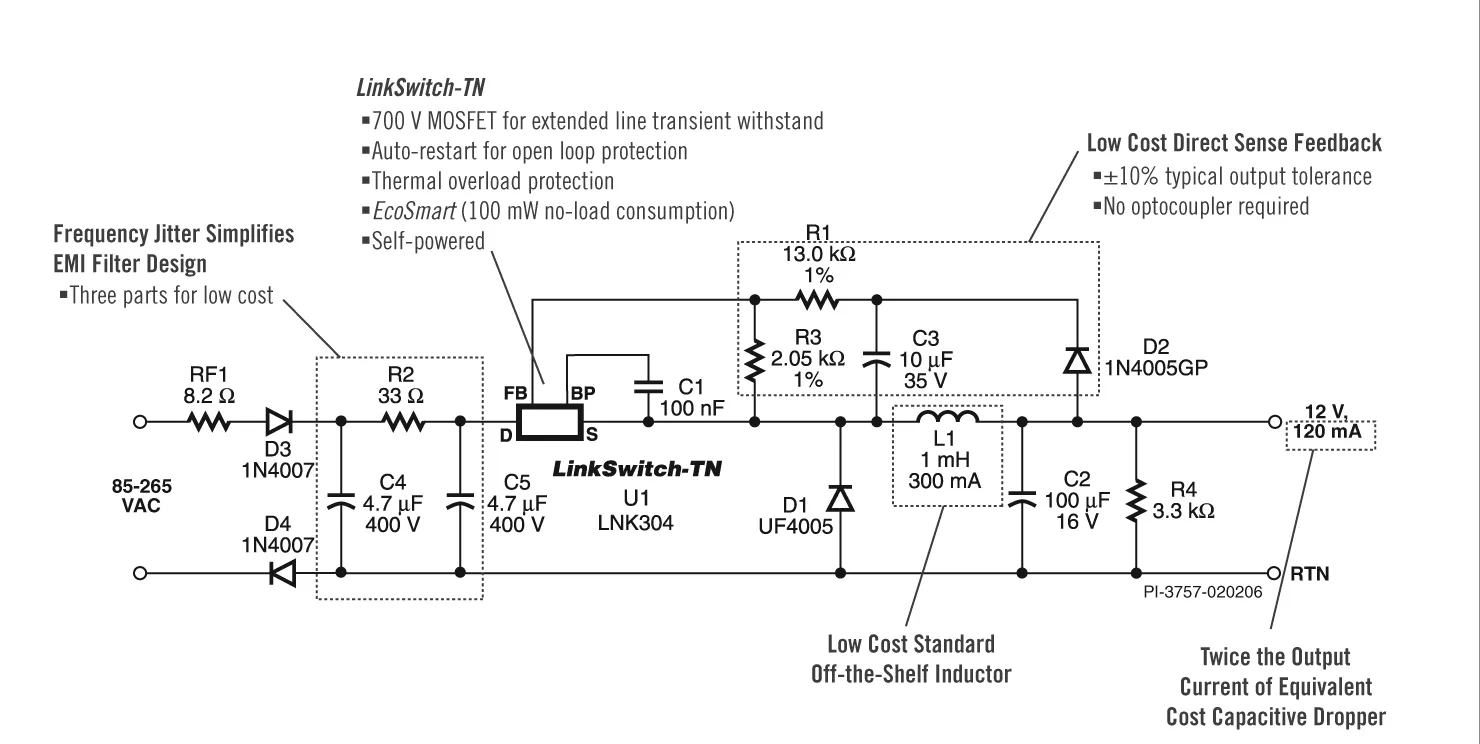

有沒有輸出電感的?如果有的話可能是TOP的非隔離串聯式開關穩壓電源,類似這樣的?:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/585911179571527.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/585911179571527.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@qs7785yj
有沒有輸出電感的?如果有的話可能是TOP的非隔離串聯式開關穩壓電源,類似這樣的?:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/585911179571527.jpg');}"onmousewheel="returnimgzoom(this);">
看了你的指點,有可能是TOP的IC,但樣品上的是三個腳的,有輸出電感,TOP有這種IC嗎,可惜型號給擦掉了,穩壓15V,空載不工作,短路有保護
0
