輸出才3.7W 用LNK364P就可以.

功率這么小,不要用這么大的IC來做.

你的變壓器或吸收電路有問題,

我原計劃使用top243的,可是沒有買到,所以只有用top245y了,而且電源要求有欠壓和過壓保護,用top24x比較方便了.現在就是莫名其妙的tvs發熱.

這么大的ic應該能做小功率電源吧,tvs發熱不會是它引起的吧.我的tvs是200v的.

這款片子有可編程欠壓和過壓保護功能么,西安哪里可以買到.我在西安市場跑遍了,最后只找到top245y,所以只有選用他了.樣品很難買到的呀,挺頭大的.

吸收回路就只用了一個tvs,我檢查了一下,變壓器相位和匝數都沒發現問題.是不是反折到初級的電壓過高了,按計算下來應該是180v了.

反射電壓按計算107/5 * 5.5＝118V.不算高.看一下P6KE200是不是有質量問題.AVNET在成都有辦事處,西安也可能有.按論壇首頁的聯系方式聯系一下.

謝謝你!我現在把變壓器匝數改為107:22:10:22后,現在試驗感覺還正常,tvs不怎么熱了應能正常工作.不知增加次級匝數后還會有其他隱患么.

再有一個問題是關于top24*的欠壓和過壓編程電阻的選擇問題,假如我要180v時電源才啟動,而又要電壓高于420v時就關閉,我該怎么做呢?
我倒是想了個辦法,可就是誤差太大,不是很滿意.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/949561179886060.jpg');}" onmousewheel="return imgzoom(this);">

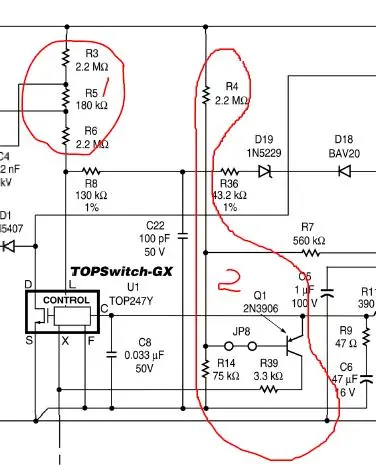

1為過壓設定,2為欠壓設定.其他外圍電路不用管.

非常感謝了!

請問是在那里買到的呀,我也在西安,需要買TOP233,但是根本就沒有找到有賣TOP芯片的?

這是首頁的通知.在里面你可以看到代理商的電話,打一下電話問一下他們在西安的辦事處的電話,如果西安沒有,成都也有,即使沒有從其他地方的辦事處也可以得到樣品.說到這份上了,你再拿不到樣品,可就....
【通知】PI公司中國代理商的聯絡方式

到中工市場鑫源電子

謝謝大哥哦

變壓器設計有問題,漏感大、磁感應強度選得太大、可能工作在電流連續狀態了.

問題解決了嗎？我也遇到了這個問題？試了好多種方法都沒用效果啊？還是非一般的熱

減少漏感！

107/5是匝比，5.5是什么啊？

匝比
