好象不行的

輸入0V輸出11V,輸入15V輸出3V是可以的:輸入為0V,輸出為3V,輸入15V輸出11V也可以.但元件要多幾個.

謝謝師傅的指點!

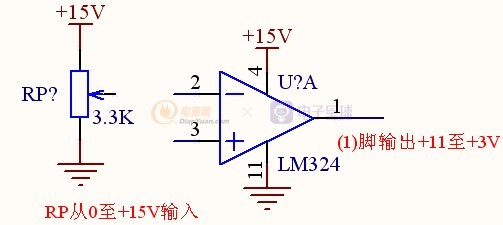

我現在想"輸入0V輸出11V,輸入15V輸出3V"辛苦師傅能給我上個圖.最好的解釋一下原理.小弟剛學電子,還請多多指點.

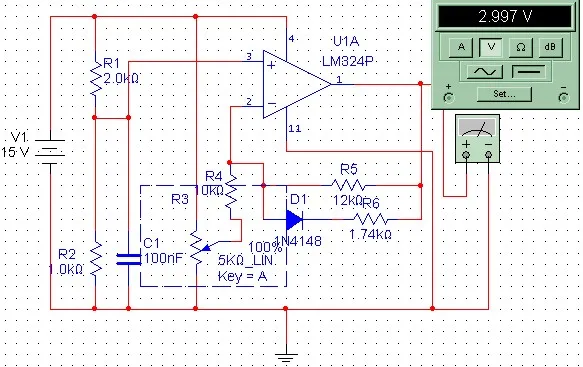

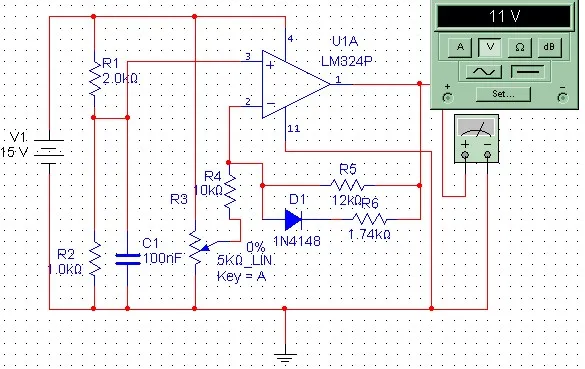

見圖,僅供參考.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/535981179403320.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/535981179403343.jpg');}" onmousewheel="return imgzoom(this);">

謝謝pangjihao 師傅能抽出時間給我畫的電路圖,再次請教計算輸出電壓有沒有公式的啊?我查了一此資料查不到有二極管D1(這個是不是叫做反饋回路的啊?)接上去的計算公式,還請師傅能再抽出時間指點一下原理,小弟初學電子,讓師傅見笑了.辛苦您了!!

這是個直流放大電路,你只要理解運放的+/-腳電壓相等,按這個值來計算就業可以了.

謝謝師傅有指點.請問是不是D1和R6在計算時可以看成不存在啊?如電位器接0伏時,因U+=U-,所以,R4上電壓應為5V,而R5=5V/10K*12K=6V,由此LM324(1)腳輸出為11V.不知這樣算對不對,請師傅指正.
在電位器為+15V時,按這個方法就算不出來了,是不是我算的方法錯了?還請老師能講解一下,真不好意思,這么個小問題還得讓您費心咯.再次謝謝師傅!

在0V(或約低于5.6V)時算對了,在15V(或高于5.6V)時二極管就起作用了.

就是當電位器輸出高于5.6V時,5.6V-(U-)=0.6V,二極管滿足了正向?qū)妷?此時R5和R6是否相當于并聯,(看不清楚R6是147K還是1.47K),我按前面的算法的話,好像是1.47K吧,當R6為1.47K時,R5//R6=12*1.74/(12+1.47)=1.52K.當電位器輸出為15V時,R4上的壓降應該為10V,所以R5//R6上的電壓應該為1.52V,加上二極管的導通壓降0.6V,就等于了2.12V,所以LM324(1)腳輸出電壓為(U-)-2.12V=5V-2.12V=2.88V,不知這樣的算法對不對,還請麻煩師傅看一下,如不對的話請再次指點一下.謝謝師傅.

在整個電路中,輸入電壓為15V,2腳電壓為5V,流經R4的電流可以求出,設輸出為Vo,(5-Vo)/R5+(5-Vo-0.55)/R6＝(15-5)/R4
(5-Vo)/12+(4.45-Vo)/1.74＝10/10 這樣就可以求出Vo了.

謝謝師傅的指教,按您的公式,現在我算出來了,使我學到了很多,再次感謝您的指導.請教師傅貴姓?我叫小徐,我的QQ是394253021 以后還請您多多指導.

不用客氣,互相幫助是應該的.
