按照理論應該不會吧?可我在試機時,總是炸,電流波形也不對(既不像硬開關,也不像軟開關),緣何?

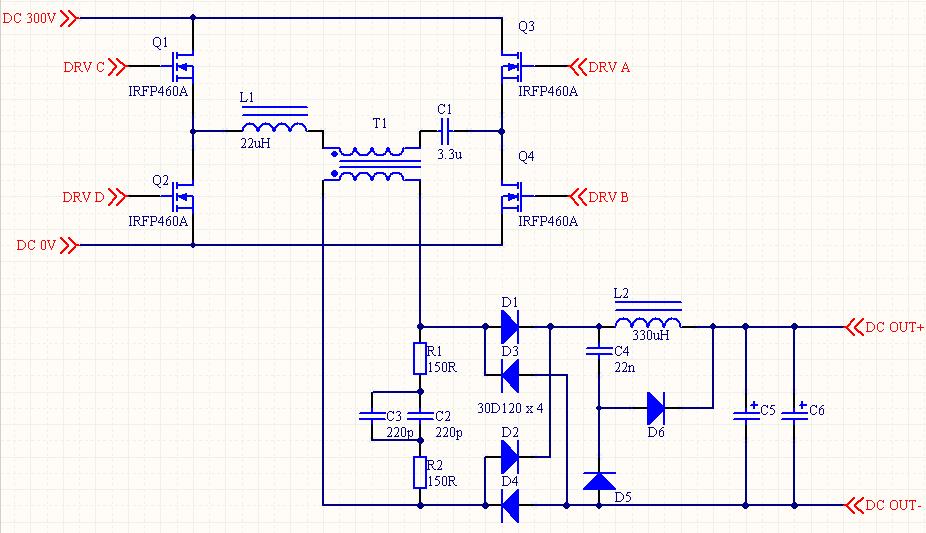

全橋移相拓樸中前后臂不并電容結果如何?(有圖)在線等侯中
與硬開關一樣嗎?還是會炸機?
按照理論應該不會吧?可我在試機時,總是炸,電流波形也不對(既不像硬開關,也不像軟開關),緣何?
按照理論應該不會吧?可我在試機時,總是炸,電流波形也不對(既不像硬開關,也不像軟開關),緣何?
全部回復(26)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101772589.jpg');}" onmousewheel="return imgzoom(this);">

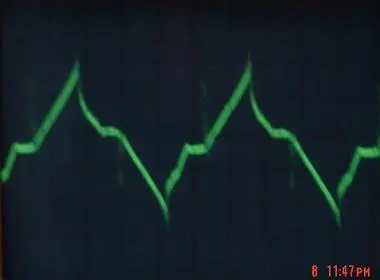

這個原邊電流波形說明什么問題嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101774372.jpg');}" onmousewheel="return imgzoom(this);">
這個波形又說明什么問題呢?變壓器有問題還是濾波電感有問題?還是諧振電感有問題?還是拓樸有問題?
0
回復
這是電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101772747.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101772747.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jeewood
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101772589.jpg');}"onmousewheel="returnimgzoom(this);">這個原邊電流波形說明什么問題嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101774372.jpg');}"onmousewheel="returnimgzoom(this);">這個波形又說明什么問題呢?變壓器有問題還是濾波電感有問題?還是諧振電感有問題?還是拓樸有問題?
變壓器漏感太大了吧?
L1是漏感還是加的電感?
如果是加的電感,應該是飽和電感吧!
我們做的60V/250A這樣的電路運行很好的
從沒炸過管子的呀!
L1是漏感還是加的電感?
如果是加的電感,應該是飽和電感吧!
我們做的60V/250A這樣的電路運行很好的
從沒炸過管子的呀!
0
回復
@jacki_wang
是推導出來,借你的巧手學點東西,呵呵.
我都快頭痛死了,L2換成110uH,PQ40中柱開氣隙約1 cm(是厘米)電流波形沒什么改變,帶上1A左右的負載,還是炸管子,同橋臂兩只管子.而且,前臂或后臂不定.我懷疑是不是UC3875的死區設計不對:freq set:R:15K,C:10n;Delay CD:R:7.5K,C:47n;Delay AB: R:11K,C:47n這是APT設計那款電源的頻率設置參數.
0
回復
@jeewood
我都快頭痛死了,L2換成110uH,PQ40中柱開氣隙約1cm(是厘米)電流波形沒什么改變,帶上1A左右的負載,還是炸管子,同橋臂兩只管子.而且,前臂或后臂不定.我懷疑是不是UC3875的死區設計不對:freqset:R:15K,C:10n;DelayCD:R:7.5K,C:47n;DelayAB:R:11K,C:47n這是APT設計那款電源的頻率設置參數.
聽說3895比較好,但是不是pin to pin就不清楚了.
之前曾經用過3875,但是沒有諧振電感,靠漏感.
之前曾經用過3875,但是沒有諧振電感,靠漏感.
0
回復
@jeewood
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101772589.jpg');}"onmousewheel="returnimgzoom(this);">這個原邊電流波形說明什么問題嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101774372.jpg');}"onmousewheel="returnimgzoom(this);">這個波形又說明什么問題呢?變壓器有問題還是濾波電感有問題?還是諧振電感有問題?還是拓樸有問題?
會不會是變壓器或者輸出電感飽和了
0
回復
@jeewood
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101772589.jpg');}"onmousewheel="returnimgzoom(this);">這個原邊電流波形說明什么問題嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101774372.jpg');}"onmousewheel="returnimgzoom(this);">這個波形又說明什么問題呢?變壓器有問題還是濾波電感有問題?還是諧振電感有問題?還是拓樸有問題?
此波形比較像L2飽和的波形.
0
回復
@jeewood
這是電壓波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101772747.jpg');}"onmousewheel="returnimgzoom(this);">
請問標題中的電容指的是那個電容?
0
回復
@jeewood
本電路為全橋ZVS拓樸,本應該在Q1、Q2、Q3、Q4的D-S之間各并一個電容來幫助開關管實現零電壓開通的!現在的電路中沒有畫出!
你好!
我現在也在研究這個東西,現在還沒動手做,你現在應該是經驗豐富了,你能給我一些幫助嗎?能交流一下嗎?非常感謝!!!
fangboxc@sina.com
請問控制電路你參照的APT的,能給我介紹一下嗎?我在考慮用3895.
我現在也在研究這個東西,現在還沒動手做,你現在應該是經驗豐富了,你能給我一些幫助嗎?能交流一下嗎?非常感謝!!!
fangboxc@sina.com
請問控制電路你參照的APT的,能給我介紹一下嗎?我在考慮用3895.
