大家幫我看看,為什么我的電源MOS管炸得那么多呀?
10W3.3V3A,3842反激,變壓器參數:初級:60T,次級:3T,輔助:11T,初極電感:0.72mH,漏感:300uH(只短路初級),100uH(把輔助和次級都短路).開關頻率100K,MOS是:4N80,不知道為什么,100個里頭總有那么十多個炸,一上電就炸.RCD參數是:103,FR107,56K/2W.我始終覺得鉗位電容上的電壓太高了,滿載是在150V-200V之間,大家有什么好的建議呀!!
全部回復(35)
正序查看
倒序查看
@lianzhang
不知道你怎么用3842做的軟啟動.其實你做好了軟啟動,開機的沖擊就會減少很多的.我做的都是大功率的電源,幾千瓦至幾十千瓦,以前也遇到了這個問題.后來我用3844代替3842,再蓋了一下軟啟動,就好了.
變壓器磁芯是用EI28,就拿好的來說,尖鋒也不見得高呀,輸入300VDC時就我能看到的也才500V左右,下面是原理圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101741132.gif');}" onmousewheel="return imgzoom(this);">1101741141.sch
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101741132.gif');}" onmousewheel="return imgzoom(this);">1101741141.sch 0
回復
@feitian9000
變壓器初級電感小了些,除非你設計D在0.24左右,那Rs應該在1.43歐左右(看不清楚你的電路圖),按你的漏感,Vds加上尖峰應該不會超過600V(如果設計D在0.24左右),要么就是開關管散熱不好.而且10W的變壓器100KHz工作頻率用EE16也都夠了,老兄用EI28,真是有錢,或者地方大得來必須要放一些東西來填缺;-)
老兄不要開我玩笑了,在300VDC時D確定只在0.24左右,因為低壓滿載(100VDC)時才0.47,RS是1R5,只是因為這塊PCB還是一個15W5V共用一個PCB板,所以就全都用EI28算了,我就覺得奇怪,為什么這么多人一上來就好我的設計有問題,而一點也不懷疑是不是MOS管的質量不好呢?看來.....你說散熱不好,可是那是一開機是炸了,而且敢肯定就由于過壓燒短路的,郁悶....
0
回復
@lemon_ybn
老兄不要開我玩笑了,在300VDC時D確定只在0.24左右,因為低壓滿載(100VDC)時才0.47,RS是1R5,只是因為這塊PCB還是一個15W5V共用一個PCB板,所以就全都用EI28算了,我就覺得奇怪,為什么這么多人一上來就好我的設計有問題,而一點也不懷疑是不是MOS管的質量不好呢?看來.....你說散熱不好,可是那是一開機是炸了,而且敢肯定就由于過壓燒短路的,郁悶....
開關管散熱不好的話,不一定開機就炸,因為只有10W,開關管上的消耗功率不會太大.MOS管質量不好當然會造成問題,但不至于差到連600V的耐壓都不到吧,如果這樣,那你用的管子也太.......另外你的輸出整流管是否肖特基,而且后面居然好象(實在看不清楚電路圖)還串接了個電阻!!!(如果是的話,或者是個電感,有可能是造成開關管上電壓過高的根本原因!!!如果不是什么極特殊的考慮,那里不應該有東西的!!!)
0
回復
@lemon_ybn
變壓器磁芯是用EI28,就拿好的來說,尖鋒也不見得高呀,輸入300VDC時就我能看到的也才500V左右,下面是原理圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/23/1101741132.gif');}"onmousewheel="returnimgzoom(this);">1101741141.sch
1 310V正常否?
2 在220V交流進線串一100W白熾燈
2 在220V交流進線串一100W白熾燈
0
回復
@jacki_wang
EI2860圈,0.72mH電感量做10Watt,無論起隙多少都應該足夠了.會不會是你的磁性材料在100K工作不穩定?為什麼不提供Vds和Vgs的波形看看?

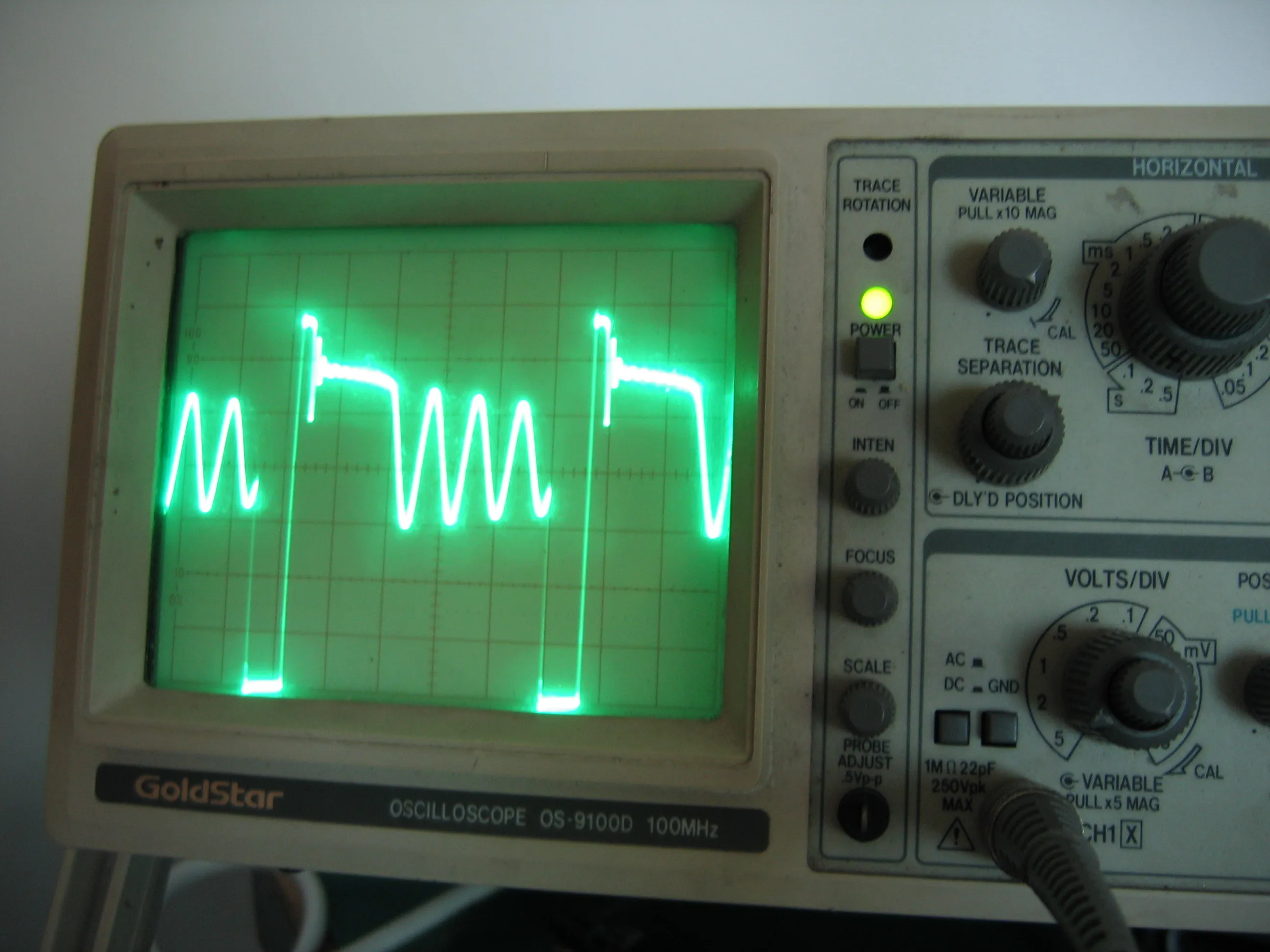

圖為輸出200VDC的波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101807225.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101807252.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101807225.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/23/1101807252.jpg');}" onmousewheel="return imgzoom(this);"> 0
