34063要擴流管,400MA就不要了.

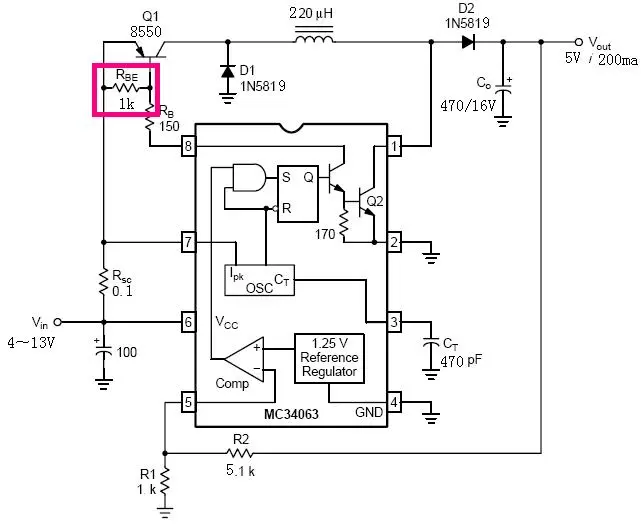

請問是這樣的接法嗎?擴流的方法對嗎?謝謝500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1208151178265474.jpg');}" onmousewheel="return imgzoom(this);">

對頭了,用8550的功率應該不夠吧!

請問還在嗎?用8550是不夠,我的意思是說就這樣的接法,還有如果不用擴流管可以達到400mA嗎?不擴流的話怎么接呢?我是新手,謝謝

請問有QQ嗎?我想詳細的請教一下好嗎?

公司不給搞QQ,這樣的電路是最簡化的了.在降壓時NPN管比較熱.我在加了射極跟隨器驅MOSFET可輸出1A.

哦,可否把圖放上來我參考一下呢?

為了提高MOS的開關效率加了射極電路.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1715141178333394.bmp');}" onmousewheel="return imgzoom(this);">

請教大俠,你說的電流可達到1A的升降壓電路是不是這樣的?請指教電路是否正確,可否達到升降壓效果或說明原理?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1208151178340113.gif');}" onmousewheel="return imgzoom(this);">

34063的2腳要加管的.你這個圖就不和上面那個不一樣了,電路不能升壓了.L1和D2間接到另一個MOS的D,2腳接MOS的G.在GS加2.2K電阻.

我不是很明白,這個是我更改的圖你看是不是這樣的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1208151178347259.gif');}" onmousewheel="return imgzoom(this);">

MOS是用N溝的.2.2K電阻接在34063的2和地之間.按工作原理分析嗎!
兩管ON時給電感蓄能.OFF時由電感放電.

哦,謝謝,請問如果效率要求不是很高是不是圖上的Q1和Q2可以取消同,可以直接用2.4K連接到Q3的G極呢?還有如果不要擴流是不是按我最開始的那個圖就可以達出輸出400ma呢?麻煩大俠了

大俠,我測試了下面這個電路,電流可以達到我的要求,短路時可達到1.5A,升壓時還行,但是如果是降壓的話效率就很低,只能達到50%,請問如何提高效率,如何更改,謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1208151178512704.gif');}" onmousewheel="return imgzoom(this);">

如果只要400MA,用功型PNP管就行了.應該降壓時效率在75--85之間.你現在用MOS管,因管子的電容充放電,電阻影響了MOS的上升下降時間.所以效率會比較低.加射極跟隨器看看.或用導同內阻小些的PNP管試一下看,會好很多.這幾天要上電源網好像很慢,有時上不了.

大俠,謝謝你啊!可是前幾天去了電子市場買到的PNP管不能用,是市場的人推薦的,不知道是怎么回事,我再找找看能不能買到好點的,還有問一下你說的加入了射隨以后效率大約是多少?

我調的VIN12--36V,VOUT16.8V,降壓時最小83,升壓時89.

lyqq你好,你說擴流的時候接射極跟隨器效率會高,可是我接了后效果也一樣不見提升啊,請問是什么原因呢?可否把你的電路發一份給我參考呢?謝謝!我的電子郵箱是:66249259@163.com

這個明明是降壓,怎麼升壓?

你的這個要求用CUK電路可以完成,但是有一點,輸出的電壓是負12V不是正的!如果負壓也可以滿足你的要求的話,我想這種電路是最便宜的了,因為你的電路要升壓,又要降壓!

請問各位高手:用MC34063能把9vDC提高到36vDC/2A的要求嗎?
急牙!!

34063雖然便宜,但是做大電流不好,現在有很多新的方案,何必老是用一些老掉牙東西,要學會進步

并聯就可以做到.

在嗎？我也是這個圖搭了一個電路，可是怎么不能帶到1A呢

 我給你提供一分BUCK——BOOST拓撲結構的電路。

你這個要求可以用我公司的6003，可支持升壓和升降壓拓樸應用，詳情可以發郵件給我，我們再探討。kce@kylinchip.com



INPUT:10-28V

OUTPUT:12V3A

OCP:4.5A MAX

OVP

SHORT AUTO RECOVERY

CC VON=0  START

SHORT CURRENT :0.1A

有這些功能的IC嗎？
