現在一般高檔的電源都使用數字顯示的電壓表和電流表作顯示.
我用過幾個廠家的數顯表,都有兩個共同的缺點:第一個缺點,電流表不能調零,電源輸出為零時,數顯電流表都有正的或負的數字顯示,這當然是表頭的接線過長而感應的,但感應的是交流信號而不是直流呀,而很多時候是沒法將表頭接到分流器上的,尤其是電鍍電源,要將顯示表頭拉到十多米遠的地方作為顯示,這樣就很難避免停機后電流表還有顯示了.第二個缺點,就是需要分別供給DC5V的工作電源,有沒有廠家能生產出電壓表和電流表可以共用一組電源的?
數顯電壓表/電流表的使用問題
全部回復(27)
正序查看
倒序查看
@星期七
電流表調零有什么好的方法?請大俠出招啊.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1211531177724893.jpg');}" onmousewheel="return imgzoom(this);">

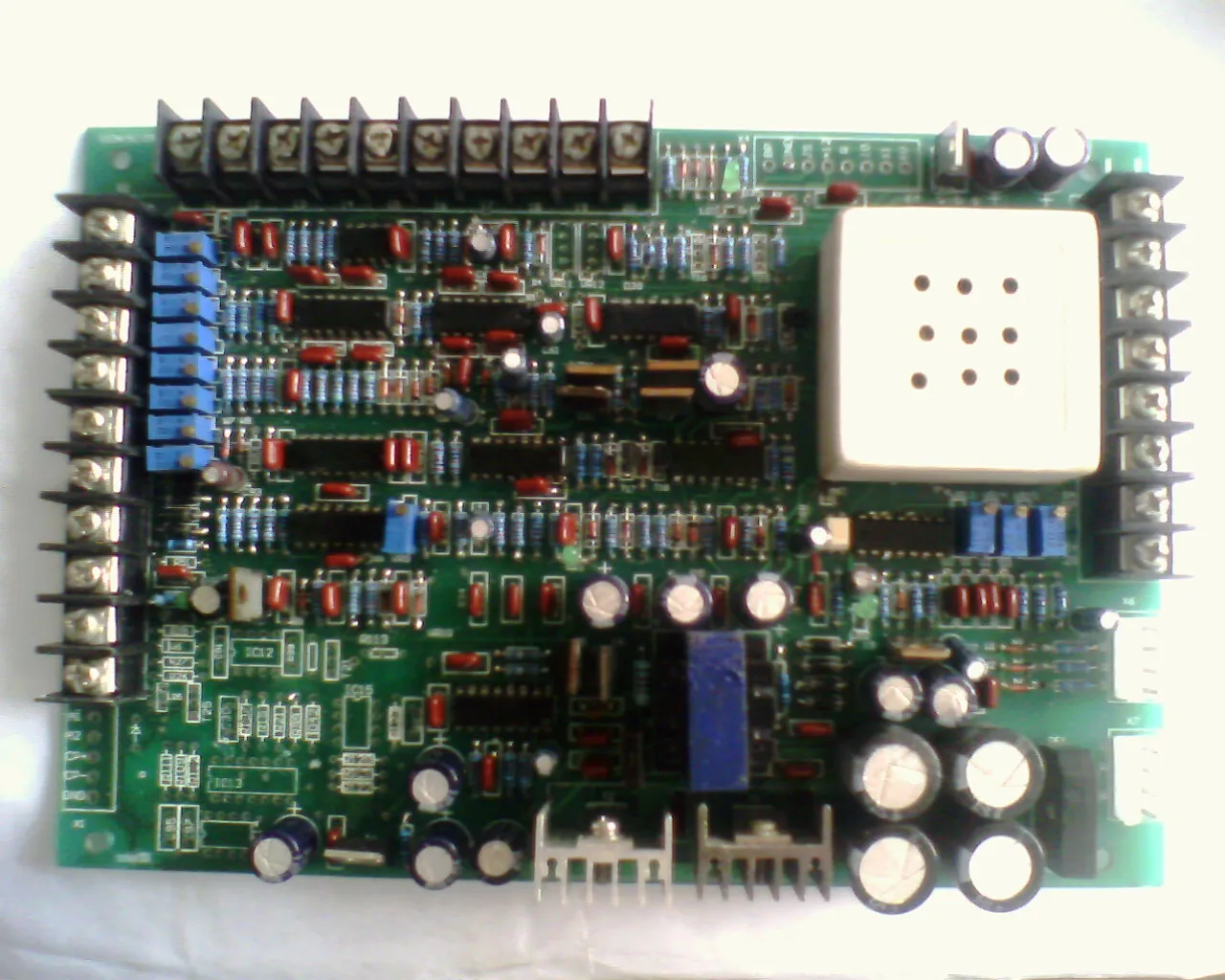

數字表獨立供電,不共地.該板電壓,電流顯示已經過轉換,很好的解決了顯示干擾的問題
供電電源僅交流雙15伏,該板功能比較完善:具有軟啟動,短路,過壓,欠壓,缺相,過流,過壓,過熱等多項自動保護功能.另可增加自動計時,安分.報警,自動開啟等
0
回復
@644171722
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1211531177724893.jpg');}"onmousewheel="returnimgzoom(this);">數字表獨立供電,不共地.該板電壓,電流顯示已經過轉換,很好的解決了顯示干擾的問題供電電源僅交流雙15伏,該板功能比較完善:具有軟啟動,短路,過壓,欠壓,缺相,過流,過壓,過熱等多項自動保護功能.另可增加自動計時,安分.報警,自動開啟等
這么夸張!
0
回復
@星期七
我采用的數顯表不是7107的,是單片機智能數顯表,我也用過7107的數顯表,效果都是一樣的.只要用兩路AC5V分別整流穩壓后供電,一切都很正常.

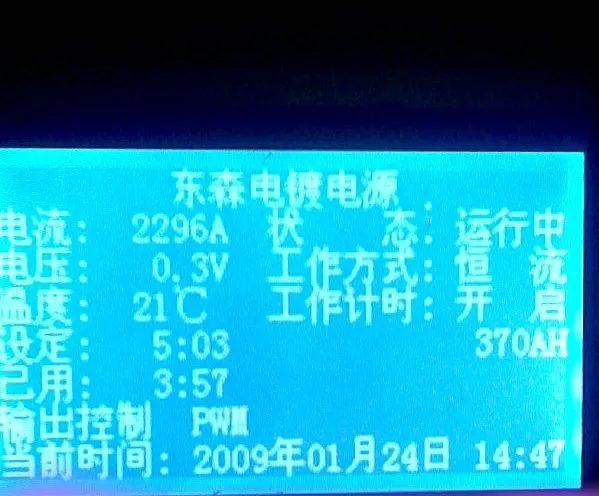

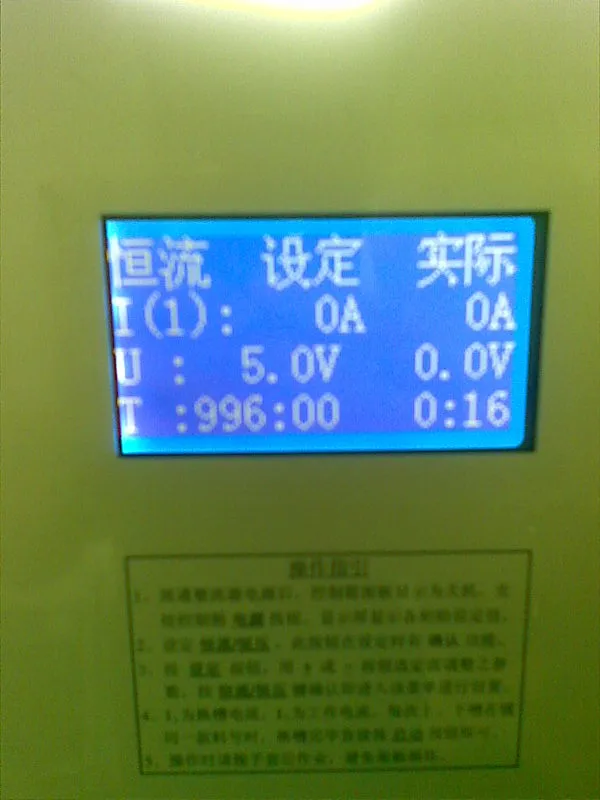

用LCD屏的吧!不會出現你說的這種問題!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3054961261056173.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3054961261056230.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3054961261056173.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3054961261056230.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xdsdz
用LCD屏的吧!不會出現你說的這種問題![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3054961261056173.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3054961261056230.jpg');}"onmousewheel="returnimgzoom(this);">

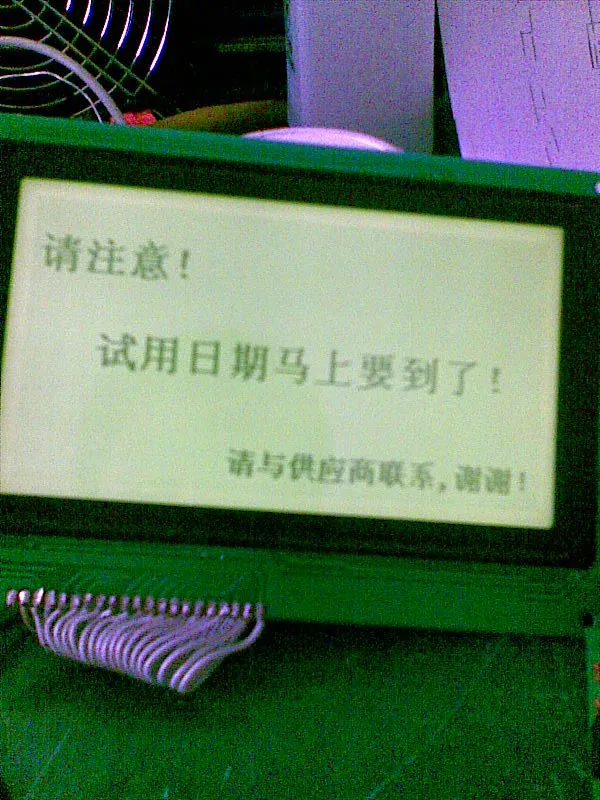

做電鍍電源這塊的朋友們可以考慮一下!另外還有出廠密碼設定功能!設定時間到后自動鎖機!客戶款付清后給他密碼后才可以工作!!!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3054961261056765.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3054961261056765.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xdsdz
做電鍍電源這塊的朋友們可以考慮一下!另外還有出廠密碼設定功能!設定時間到后自動鎖機!客戶款付清后給他密碼后才可以工作!!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3054961261056765.jpg');}"onmousewheel="returnimgzoom(this);">
樓上的,留個聯系方式,這東西怎么賣
0
回復
@黃源峰啊
正極分流獨立電源，負極分流可共地，顯示因?yàn)楹练盘?hào)遠距離傳送會衰減和受干擾，可通過高精度運放進行比例縮放解決調零，遠距離傳送，抗干擾等等問題。
現在三位半、四位半的表都有啊，一般來說精度越高的鉗形電流表價格也貴些，一些廠商可能會為了節省成本，存在質量問題。
0
回復
@644171722
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1211531177724893.jpg');}"onmousewheel="returnimgzoom(this);">數字表獨立供電,不共地.該板電壓,電流顯示已經過轉換,很好的解決了顯示干擾的問題供電電源僅交流雙15伏,該板功能比較完善:具有軟啟動,短路,過壓,欠壓,缺相,過流,過壓,過熱等多項自動保護功能.另可增加自動計時,安分.報警,自動開啟等
有夠復雜
2000人 專業焊機QQ群 4024794
0
回復
@xdsdz
做電鍍電源這塊的朋友們可以考慮一下!另外還有出廠密碼設定功能!設定時間到后自動鎖機!客戶款付清后給他密碼后才可以工作!!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3054961261056765.jpg');}"onmousewheel="returnimgzoom(this);">
人家看到這個會哭,有些人就是這樣買了東西錢不付清,真是的,這個方法好.
0
回復
用霍爾電流表，用這個表，傳感器延長線可以任意延長，而不影響測量精度，非常方便好用。
參數：
（1） 電流量程 有 + -50A 和 + - 100A 兩個量程
（2）供電電壓是DC 4V-30V ，
（3） 測量精度可以達到 +- 1 %
使用霍爾電流表WLS-VA050測量電流，可以非常簡，不用分流器，不用擔心共地問題。使用霍爾電流表WLS-VA050，霍爾電流表它既可以測量正向電流，也可以測量反向電流。所以霍爾電流表可以測量放電電流，和充電電流，非常直觀。
用霍爾電流表可以省掉隔離電源的費用和分流器的費用，所以性價比非常的高。測量精度可以達到 +- 1 % ，分辨率 可以到達 0.1A量程有：+ - 50A 和 +-100A 。測量效果非常的好，可以測量充電、放電電流，隨時把握電流狀態。
百度 和 淘寶一下 霍爾電流表WLS-VA050 就可以找到，30 多元性價比非常高。
