這電路前級基本一樣(C10,R8前面),后面的358有的不一樣,有的用393只做波形整形.我用它做過遙控開關.距離在100--200M.

它的自歇電壓是在哪地方產生的,358信號取制C4的一段.即高放部分,是否有問題?且正向輸入端5腳被電阻R9接地,OUT 7腳還能有輸出????

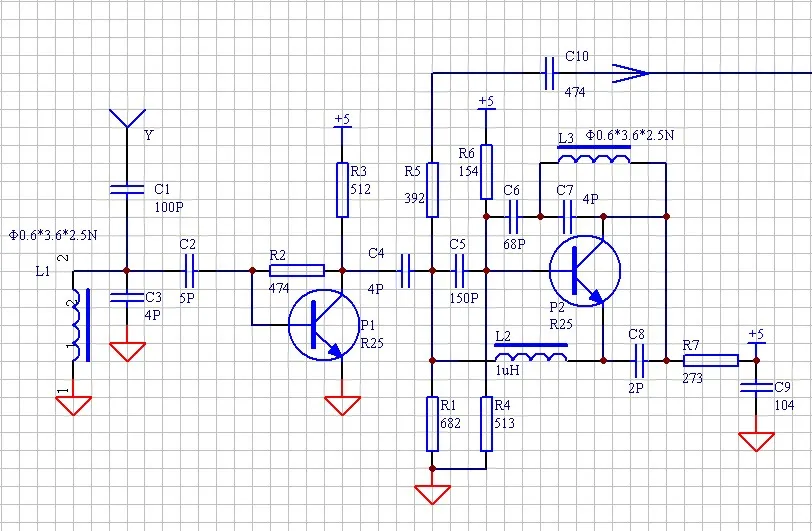

這是我已經生產過的電路,是高頻接收和震蕩部分,在箭頭處加波形轉換電路就可以了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/452711177916785.jpg');}" onmousewheel="return imgzoom(this);">

再發一個“鐵將軍”汽車防盜器高頻接收頭電路給你參考,這也是我的一個朋友發給我的.它的震蕩頻率是430MHZ.

關注中,也想學點高頻遙控.

大俠你發的兩圖我都看了,接收部分基本相同,但我對高頻電路了解很少,能否分析一下具體工作原理.或者說明C5.  C6.  C3.的作用. 期待中!!

圖都是差不多的,,主要看選材,布線和調試了....

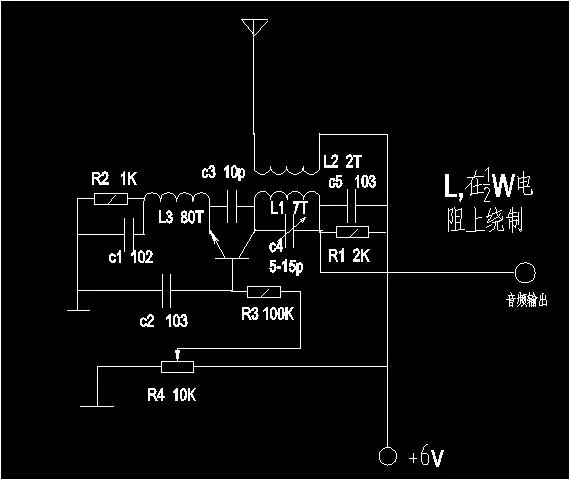

這是我搞的圖,幫我看看這圖是否可行,搞了一天,一個臺也沒收到.有沙沙聲.我用示波器看過,震蕩在65—100MHz之間,R2上為50KHz當調整R4時,發現有幾KHz的震蕩出現.當將C2改成104時發現有幾KHz的頻率變低了.不知這幾KHz的震蕩是怎么產生的?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/409241178325409.jpg');}" onmousewheel="return imgzoom(this);">

C3與L1是選頻,決定了帶寬.C5是隔離和藕合,C6反饋.C7和L3決定震蕩頻率.C8影響波形的形狀與遙控距離.
C7和L3,C8的取值與遙控距離影響較大.

謝了,大俠!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/409241178520002.jpg');}" onmousewheel="return imgzoom(this);">

你好,C8取值是多大為宜呀呀,這里我用高頻管KSP-10代替R25可以嗎,它的B值是60.需要什么改動嗎? 3089411230126098.pdf

你好,C8取值是多大為宜呀呀,這里我用高頻管KSP-10代替R25可以嗎,它的B值是60.需要什么改動嗎? 3089411230126098.pdf

C8的取值一般在1-3PF.以實際測試看效果,高頻管最好用R24,R25.其它的以前我也有用過.可最后還是改為用貼片的R24,R25.   供參考.
