波形如圖所示,黃色的是中線輸出脈沖,藍色的是負載的電壓,工作頻率65KHz.
當母線電壓增加到200V以上后,藍色的負載電壓的下部慢慢變平,請問是什么原因?是磁芯的問題嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1516071177224376.jpg');}" onmousewheel="return imgzoom(this);">

當母線電壓在190V以下的輸出波形如圖所示,請問隨著母線電壓的不同,負載波形出現這樣變化的原因是什么?

在電感前增加了一個0.1u 1600V的CBB電容作為隔直電容.波形如圖所示.
出現了下面的問題:
   提供母線電壓的直流電源的電壓增加到280V,顯示的電流只有15mA,測出電阻的電壓有效值只有27V.無論是電流或者電阻的電壓,與沒有隔直電容的情況相比小了很多.測量隔直電容后的波形還是脈沖方波,幅度與母線電壓一樣,但是電流基本都沒有流過后繼電路.
   出現這種現象的原因是什么?請大俠指點!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1516071177605906.jpg');}" onmousewheel="return imgzoom(this);">

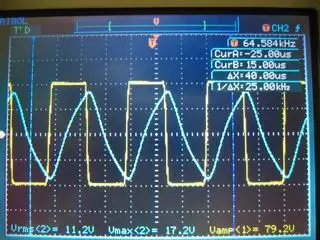

圖中的母線電壓是80V,黃色波形是隔直電容后的波形,藍色波形是電阻的電壓波形.
